Дисковый питатель серии PDX - это новый тип дискового питателя, отличающийся высокой надежностью, энергоэффективностью и низкими требованиями к обслуживанию. Широко применяется в таких отраслях промышленности, как металлургия, строительные материалы, химия, энергетика и т.д., особенно в крупномасштабных процессах спекания (включая горячий возврат), окомкования, складирования, коксования, доменной печи, вдувания угля и т.д. в металлургической промышленности. Стабильность работы дискового питателя напрямую влияет на количество и качество производимой стали.

Как профессиональный производитель дисковых питателей, компания Zhongding имеет опыт в исследовании, разработке и производстве более 30 лет. В настоящее время мы сформировали полную серию из восьми моделей и более 30 спецификаций в диапазоне от φ1600 мм до 3600 мм. В соответствии с различными требованиями и условиями, наши дисковые питатели выпускаются в различных сериях: PDX (внутренняя передача), PDXII (внешняя передача), PDXJ (специализированный для коксования) и PDXG (специализированный для работы при высоких температурах). Все это - зрелые продукты с запатентованными технологиями.

На протяжении многих лет мы придерживаемся инноваций и постоянного совершенствования, в результате чего были разработаны дисковые питатели, подходящие для различных сценариев. Мы получили более 20 патентов на эту серию продукции, и в настоящее время более 12 000 дисковых питателей работают на более чем 120 металлургических заводах Китая, а наша продукция экспортируется в более чем 10 стран мира.

Компоненты

Дисковая секция: диск, основание, нижняя рама, опора корпуса, механизм передачи (редуктор, двигатель, муфта, малая передача, поворотный подшипник и т.д.)

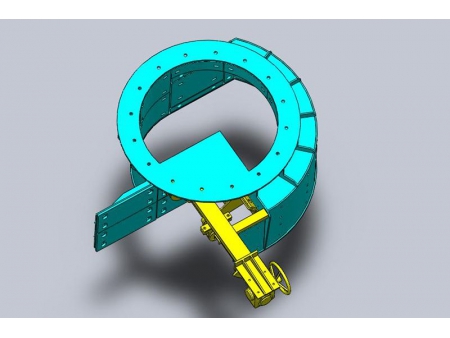

Секция короткой трубы: короткая труба, узел скребка (передача материалов для следующего процесса) и узел секторного затвора (регулировка размера разгрузочного отверстия).
Пылезащитный кожух: конфигурация по требованию заказчика
Прочее: анкерные болты, гайки для затяжки, шайбы, подъемные устройства (для подъема оборудования) и т.д.

Особенности

Двигатель преобразования частоты → муфта → твердозубый редуктор → малая передача → зубчатое кольцо поворотного подшипника → структура дисковой передачи. Поворотная конструкция подшипника большого диаметра может выдерживать давление материалов в более чем 20-метровом желобе в течение длительного времени. Кроме того, поворотный подшипник имеет большую устойчивость к опрокидывающему моменту, а также низкое сопротивление ходу и плавную работу, обеспечивая высокую стабильность и равномерную подачу дисков.
Редуктор и двигатель установлены под поверхностью диска, что обеспечивает компактный размер и разумную компоновку, а также малую занимаемую площадь. Простая форма фундамента обеспечивает регулярное расположение при развертывании.
Редуктор относительно независим от диска, при техническом обслуживании необходимо снять только редуктор, нет необходимости опорожнять бункер или снимать втулку и поверхность диска.
Короткая спиральная труба предназначена для предотвращения засорения и зависания материала, обеспечивая плавную разгрузку. Для устранения засоров и очистки от мусора на короткой трубе предусмотрена дверца для обслуживания.
Скорость подачи регулируется с помощью регулируемой задвижки и частотного преобразования скорости диска, что обеспечивает широкий диапазон регулировки. После настройки регулирующий затвор не нуждается в регулировке.
Во всех трансмиссиях применяется маслопогружная смазка (включая подшипники поворота и малые шестерни) с многоступенчатыми уплотнительными структурами, обеспечивающими хорошую смазку и герметизацию компонентов трансмиссии и предотвращающими попадание посторонних предметов в смазочную секцию.
Полностью закрытая конструкция обеспечивает отсутствие утечки материала и пыли, летающей вокруг диска.
Поверхность диска имеет вафельную структуру: вафельный вкладыш износостойкий вкладыш минимизированный износ вкладыша (путем размещения материалов под ним), что обеспечивает длительный срок службы вкладыша.
Все структурные части прошли дробеструйную обработку для удаления ржавчины, что гарантирует отсутствие ржавчины в течение более 6 лет.
Дисковый питатель типа PDXJ специализирован для подачи угля в доменную и коксохимическую промышленность.
Редуктор использует смазку маслом, отличается компактной структурой и простотой обслуживания.

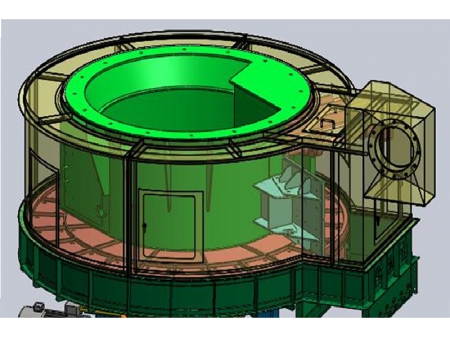

На верхней стороне поверхности диска имеется пылезащитный кожух, который также может быть оснащен отверстием для удаления пыли, соединенным с трубопроводом для удаления пыли на месте, что предотвращает разлет пыли и обеспечивает хорошую рабочую среду.

Технические характеристики

Производительность		Объемная плотность материала		Диаметр диска	Производительность	Скорость вращения диска	Мощность двигателя с частотным преобразованием
Модель	Размер частиц мм	т/м³	Содержание влаги	мм	т/ч	об/мин	кВт
PDX16 PDXⅡ16	0~80	0.5~2.5	Обычно ≤8%	1600	10~100	0.6~6	5.5~11
PDX20 PDXⅡ20				2000	20~200	0.5~5	5.5~15
PDX22 PDXⅡ22				2200	25~250	0.5~5	5.5~15
PDX25 PDXⅡ25				2500	30~300	0.5~5	5.5~22
PDX28 PDXⅡ28			В дождь ≤13%	2800	40~420	0.5~5	5.5~30
PDX30 PDXⅡ30				3000	50~500	0.5~5	5.5~37
				3200	60~600	0.5~5	5.5~37
PDX36 PDXⅡ36				3600	90~900	0.5~5	5.5~75

Примечание
1. Производительность основана на насыпной плотности 2,0 т/м³. Если плотность меняется, производительность подачи может быть рассчитана на основе коэффициента плотности.
2. Тип футеровки и поставляется ли диск с пылезащитным кожухом по запросу клиента.
