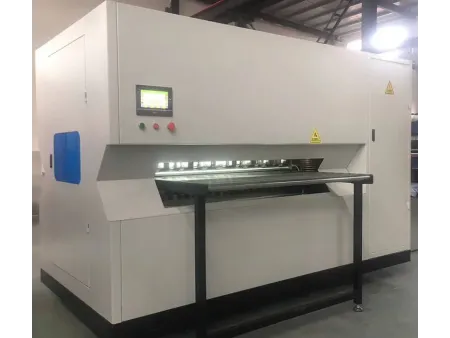

Станок для выпрямления металлических листов и деталей

Станок для выпрямления металлических листов и деталей

  • Диаметр валков: 30-60 мм
  • Толщина выравнивания: 3-10 мм
  • Ширина выравнивания: 50-1000 мм

Листоправильная машина - это высокоточный станок, используемый в металлообработке для выравнивания листового металла или рулонов. Она работает путем пропускания материала через серию роликов или выравнивающих головок, которые воздействуют давлением на определенные участки, устраняя кривизну металла и обеспечивая его плоскую или ровную поверхность. Процесс продолжается до тех пор, пока не будет достигнут желаемый уровень плоскостности или прямолинейности, что обеспечивает высокое качество конечного продукта.

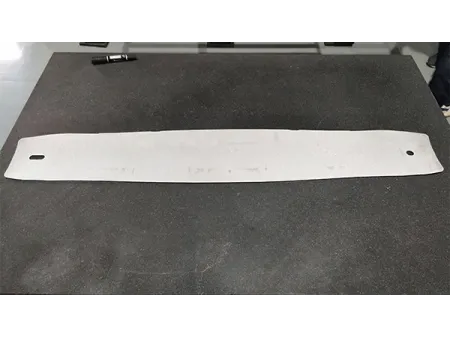

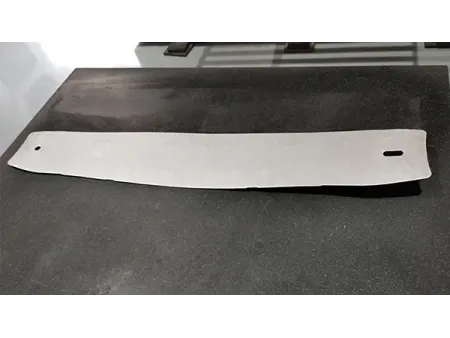

Лист из высокопрочной стали для автомобилей

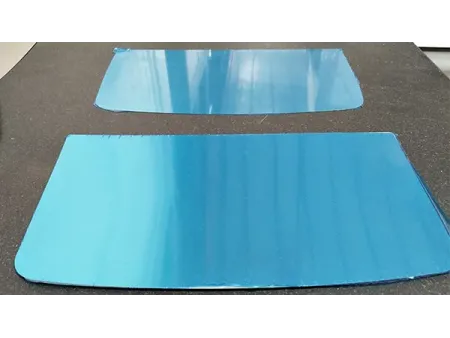

Ламинированные стальные листы для медицинского применения

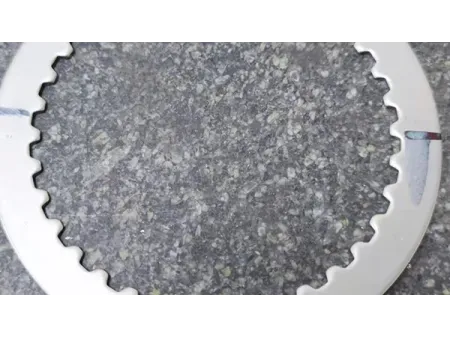

Тормозная колодка

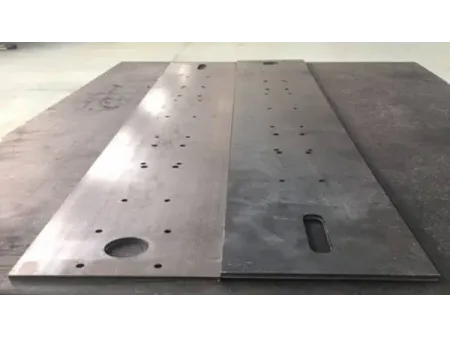

Комплекты пробойников

  • Особенности
  • Технические характеристики
  • Компоненты
Особенности
  • Двухсторонний привод валков
    Оснащен сервоприводом в сочетании с высокоточным редуктором, обеспечивающим плавную и стабильную работу выравнивающих роликов.
  • ЧПУ-управление с замкнутым контуром
    Использует полноценную систему ЧПУ с получением данных в режиме реального времени через датчики смещения для поддержания постоянной точности зазора между роликами.

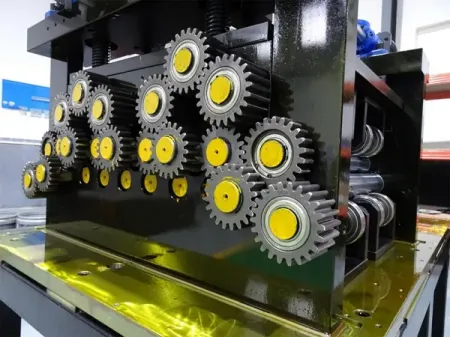

  • Усовершенствованная система передач
    Зубчатые передачи имеют оптимальную конструкцию для равномерного распределения мощности по роликам. Обработка шлифованием и термическая обработка обеспечивают снижение шума и повышение долговечности.
  • Надежная конструкция роликов
    Включает 23 ролика из высокопрочной легированной стали, каждый из которых закален для улучшения механических свойств и продления срока службы.
  • Технология прогрессивного расположения роликов
    Используется неравномерное расположение роликов для оптимизации снятия напряжения во время процесса выравнивания.
  • Индивидуальный привод роликов
    Каждый ролик имеет независимый привод от карданного вала, что обеспечивает точный контроль и высокую производительность.
  • Высококачественная система подшипников
    Ролики опираются на игольчатые подшипники с защитными крышками для предотвращения загрязнения. Подшипники рассчитаны на увеличенные интервалы технического обслуживания.
Сфера применения

Листоправильная машина предназначена для высокоточной правки и отлично подходит для работы с различными материалами, включая алюминий, нержавеющую сталь, углеродистую сталь и медные пластины. Особенно эффективна в областях, требующих высокой степени плоскостности, таких как производство деталей автомобилей, аэрокосмических конструкций, компонентов высокоскоростных железных дорог, а также металлической мебели и электрических шкафов.

Технические характеристики

Листоправильная машина (диаметр вала 30мм)

Модель 30-300-21 30-500-21 30-800-21 30-1000-21
Диаметр рулона Ø30мм Ø30мм Ø30мм Ø30мм
Количество валиков 21 21 21 21
Номинальная ширина выравнивания 300мм 500мм 800мм 1000мм
Номинальная толщина пластины 0.5-2мм 0.5-2мм 0.5-2мм 0.5-2мм
Макс. толщина пластины 3мм 3мм 3мм 3мм
Точность выравнивания H H H H

Листоправильная машина (диаметр вала 40мм)

Модель 40-300-21 40-500-21 40-800-21 40-1000-21
Диаметр рулона Ø40мм Ø40мм Ø40мм Ø40мм
Количество валиков 21 21 21 21
Номинальная ширина выравнивания 300мм 500мм 800мм 1000мм
Номинальная толщина пластины 0.5-3мм 0.5-3мм 0.5-3мм 0.5-3мм
Макс. толщина пластины 5мм 5мм 5мм 5мм
Точность выравнивания H H H H

Листоправильная машина (диаметр вала 50мм)

Модель 50-300-21 50-500-21 50-800-21 50-1000-21
Диаметр рулона Ø50мм Ø50мм Ø50мм Ø50мм
Количество валиков 21 21 21 21
Номинальная ширина выравнивания 300мм 500мм 800мм 1000мм
Номинальная толщина пластины 0.5-4мм 0.5-4мм 0.5-4мм 0.5-4мм
Макс. толщина пластины 8мм 8мм 8мм 8мм
Точность выравнивания H H H H

Листоправильная машина (диаметр вала 60мм)

Модель 60-300-21 60-500-21 60-800-21 60-1000-21
Диаметр рулона Ø60мм Ø60мм Ø60мм Ø60мм
Количество валиков 21 21 21 21
Номинальная ширина выравнивания 300мм 500мм 800мм 1000мм
Номинальная толщина пластины 1-6мм 1-6мм 1-6мм 1-6мм
Макс. толщина пластины 10мм 10мм 10мм 10мм
Точность выравнивания H H H H
Компоненты

Конфигурации

  • Контроллер ЧПУ: Delta (Тайвань)
  • Серводвигатель: Mitsubishi (Япония)
  • Сервопривод: Mitsubishi (Япония)
  • Инвертор: Mitsubishi (Япония)
  • Датчик углового перемещения: Miran (Китай)
  • Низковольтные электрические компоненты: Schneider (Франция)

Зачем в листообработке нужны выравнивающие станки?

Лист из высокопрочной стали для автомобилей

Ламинированные стальные листы для медицинского применения

Тормозная колодка

Комплекты пробойников

  • Исправление формы
    Выравнивающие станки устраняют деформации листового металла, вызванные производством, транспортировкой или эксплуатацией, возвращая ему первоначальные проектные характеристики.
  • Обеспечение соответствия стандартам точности
    В таких отраслях, как автомобилестроение и аэрокосмическая промышленность, где крайне важны строгие стандарты плоскостности, выравнивающие станки гарантируют соответствие металлических деталей этим высоким требованиям.
  • Интеграция процессов
    Эти станки позволяют подготавливать металлические заготовки до нужной формы, необходимой для дальнейшей обработки, повышая общее качество и единообразие производства.
  • Исправление деформации
    Выравнивающие станки устраняют деформации, возникающие в результате сварки, нагрева или других промышленных процессов, гарантируя соответствие заготовки техническим стандартам.
  • Улучшение внешнего вида
    Выравнивая поверхность, выравнивающие станки повышают визуальную привлекательность и профессиональный вид металлических изделий.
