Линия для производства ортотропных плит с трапецеидальными рёбрами жесткости
Оборудование для изготовления ортотропных плит / Сборочно-сварочная установка / Установка для сборки и сварки ортотропных плит
Краткое описание

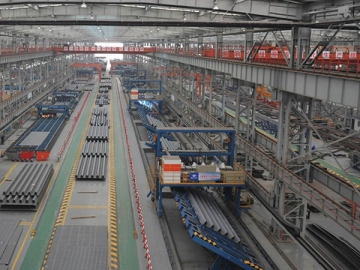

Данная производственная линия используется для высокоскоростной сборки и сварки ортотропных плит с трапецеидальными рёбрами жесткости. Комплектация оборудования включает стан для позиционирования базового листа, машину для позиционирования рёбер жесткости, сборочно-сварочный стенд, сборочный позиционер, портальную сварочную установку и валковый стан для правки рёбер жесткости.
1). Широкий спектр оборудования обеспечивает высокий уровень автоматизации большинства производственных процессов. Линия автоматически выполняет такие процедуры, как подача заготовок, позиционирование трапецеидальных рёбер жесткости на базовом металлическом листе, сварка и выпрямление. Линия обладает высокой производительностью и способна существенно сократить затраты труда на производство.
2). Производственная линия оборудована двумя высокопроизводительными сборочными машинами, осуществляющими точный монтаж рёбер жесткости на металлическом листе методом сварки прихваточным швом.
3). Линия укомплектована сборочными позиционерами и портальной установкой для сварки в углекислом газе с 10 сварочными головками.
4). Доступна централизованная система управления током и напряжением сварки. Каждая сварочная головка оснащена устройством для зачистки сварного шва.
5). Автоматическая подача углекислого газа.
6). Сварка осуществляется при помощи высокотехнологичной системы слежения за сварным швом.
7). В комплект поставки входит оборудование для улавливания дыма и пыли, которое позволяет обеспечить безопасность производственного процесса для здоровья работников.
8). После сварки готовые ортотропные плиты подвергаются выравниванию на правильном станке.
Комплектация| № | Оборудование | Кол-во | Фото |

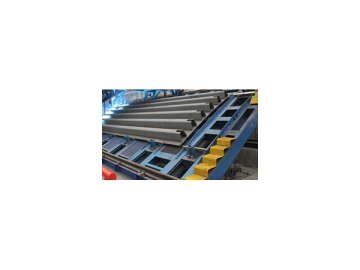

| 1 | Стан для позиционирования базового листа | 1 комплект | |

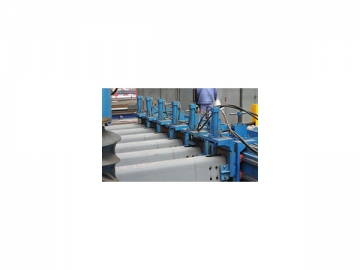

| 2 | Система позиционирования рёбер жесткости | 1 комплект | |

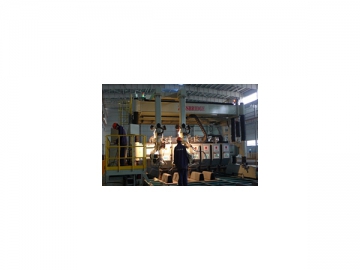

| 3 | Портальная сборочная машина | 1 комплект | |

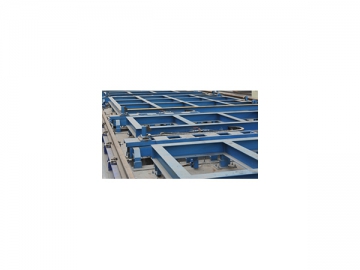

| 4 | Гидравлический позиционер | 4 комплектs | |

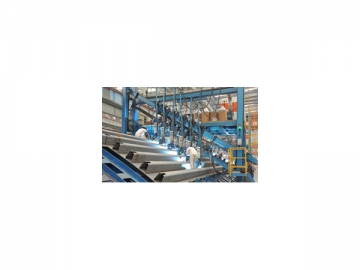

| 5 | Портальная сварочная установка с 10 сварочными головками | 2 комплектs | |
| 6 | Правильный стан | 1 комплект | |
