Линия для производства ортотропных плит с полосовыми рёбрами жесткости
Оборудование для изготовления ортотропных плит / Сборочно-сварочная установка / Установка для сборки и сварки ортотропных плит
Краткое описание
Данная производственная линия используется для высокоскоростной сборки и сварки ортотропных плит с полосовыми рёбрами жесткости. Комплектация оборудования включает два станка для позиционирования рёбер жесткости, один стан для позиционирования базового листа, один сборочно-сварочный стенд, один сборочный позиционер, две портальные сварочные установки с 10 сварочными головками и один стан для правки рёбер жесткости.
Линия автоматически выполняет такие процедуры, как подача заготовок, позиционирование полосовых рёбер жесткости на базовом металлическом листе, сварка и выпрямление. Линия обладает высокой производительностью и способна существенно сократить затраты труда на производство.

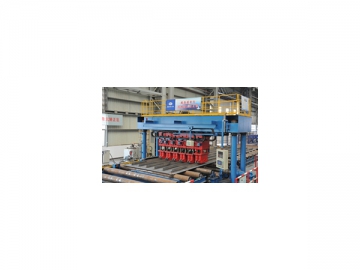

Производственная линия оборудована высокопроизводительной сборочной машиной, осуществляющей точный монтаж рёбер жесткости на металлическом листе методом сварки прихваточным швом.

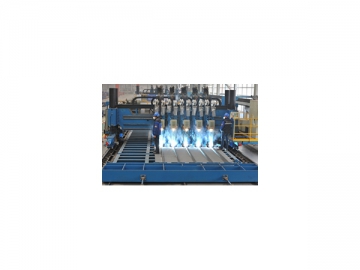

Линия укомплектована двумя портальными установками для сварки в углекислом газе с 10 сварочными головками.
Доступна централизованная система управления током и напряжением сварки. Каждая сварочная головка оснащена устройством для зачистки сварного шва.
Автоматическая подача углекислого газа.
Сварка осуществляется при помощи высокотехнологичной системы слежения за сварным швом.
В комплект поставки входит оборудование для улавливания дыма и пыли, которое позволяет обеспечить безопасность производственного процесса для здоровья работников.
После сварки готовые ортотропные плиты подвергаются выравниванию на правильном станке.
Комплектация| № | Оборудование | Кол-во | Фото |
| 1 | Стан для позиционирования базового листа | 1 комплект | |
| 2 | Система позиционирования рёбер жесткости | 1 комплект | |
| 3 | Гидравлический позиционер | 4 комплектs | |
| 4 | Портальная сварочная установка с 10 сварочными головками | 2 комплектs | |
| 5 | Правильный стан | 1 комплект | |
