Ковшовый элеватор

Запрос цены

Веб-сайт: http://fertilizermachine-ru.com/5-4-bucket-elevator.html

Оборудование для транспортировки
Удобрений и сыпучих материалов

Ковшовый элеватор, или нория, – это устройство для вертикального подъема сыпучих материалов, таких как удобрения в виде порошков, гранул или кусков. С помощью этого оборудования продукция загружается в емкости на высоте.
Ковшовые элеваторы находят широкое применение в различных отраслях: от зернохранилищ до горнодобывающей, строительной и химической промышленности. Устройство непрерывно поднимает материалы, как зерно, руда, цемент и удобрения, из нижнего уровня на верхнюю, например с поверхности земли, даже с подземной шахты на поверхность. Закрытая конструкция элеватора предотвращает распространение пыли, что делает его идеальным для помещений с ограниченным пространством, где требуется эффективная транспортировка грузов в вертикальном положении.

Компактная конструкция
Конструкция вертикального элеватора имеет небольшие габариты, что позволяет использовать его на многоэтажных заводах или в сложных конструкциях для максимального использования пространства. Возможность настройки высоты подъема (от нескольких метров до более ста метров) позволяет удовлетворить различные производственные потребности.
Универсальное применение
Различные типы ковшей (мелкие, глубокие, шахматные) позволяют эффективно транспортировать широкий спектр материалов, включая влажные, сухие, липкие и хрупкие. Гибкие тяговые элементы (цепи или ремни) обеспечивают стабильную транспортировку как тяжелых материалов (руды), так и более легких материалов (зерна).
Долговечные компоненты
Комбинированная приводная система и натяжное устройство обеспечивают плавную работу и предотвращают проскальзывание или отклонение. Ключевые компоненты изготовлены из износостойких и коррозионностойких материалов (например, цепи из легированных сплавов, ковши из высокопрочной стали), что обеспечивает длительный срок службы и низкую общую стоимость.

Характеристики

Модель элеватора		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
Модель ковша		Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	sh	Zh	Sh
Мощность (м³/ч)		19	30	30	48	35	59	58	94	75	118	114	185	150	240	240	360	360	540
Ковш	Емкость ковша (Л)	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	Расстояние между ковшами (мм)	360		450		512				688				920		920		1001
Цепь	Диаметр×Шаг (мм)	Ø12×45		Ø18×64						Ø22×86				Ø26×92				Ø28×92
	Разрывное усилие цепи (кН)	≥170		≥320						≥480				≥570				≥660
Скорость ковша (м/с)		1.2		1.2		1.4				1.5				1.6
Скорость вращения звездочки (об/мин)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		24.4		28
Макс. размер материала (мм)		20		25		35		40		50		60		75		85		100

В качестве стандартного материала для конструкции ковшового элеватора используется сталь Q235. Средняя перегородка изготовлена из износостойкой и коррозионностойкой резины. Корпус также может быть изготовлен по индивидуальному заказу из нержавеющей стали.

Zh - обозначение для ковша средней глубины, Sh - для глубоких ковшей.

Реализованные проекты

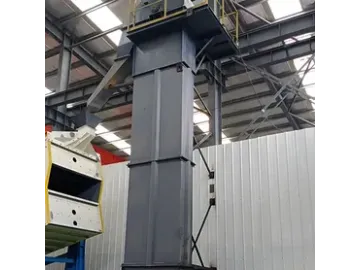

Компания Yunnan Runmiao Fertilizer Co., Ltd. приобрела ковшовый элеватор серии TH400 для подъема материалов предварительной грануляции.

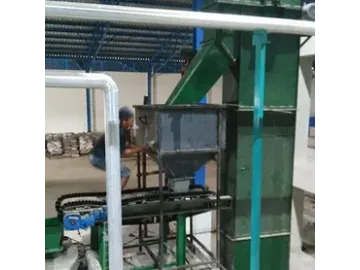

Клиент из Дананга, Вьетнам приобрел ковшовый элеватор серии TH400 для использования на линии по производству сложных удобрений.

Компания Shenyang Lutian Fertilizer Co., Ltd. установила ковшовый элеватор серии TH630 для подъема охлажденного материала на линии по производству сложных удобрений.

Компания GRANULARCH в Таиланде установила ковшовый элеватор серии TH800 на линии мощностью 200 000 тонн по производству сложных удобрений.
