Применение
Наш ленточный фильтр-пресс может непрерывно сгущать и фильтровать большое количество осадка. Он изготовлен из высокопрочных материалов и обладает мощной производительностью, высокой эффективностью обезвоживания и длительным сроком службы, что делает его идеальным инструментом для использования в коммерческой промышленности и коммунальном секторе.

Технические параметры
Модель DLY-500 DLY-1000 DLY-1500 DLY-2000 DLY-3000
Ширина полосы фильтра (мм) 500 1000 1500 2000 3000
Площадь гравитационного фильтра (м2) 2.9 5.8 8.7 11.6 17.4
Площадь фильтра сжатия (м2) 2.4 4.8 7.2 9.6 14.4
Скорость полосы фильтра (м/мин) 0.6-5.5 0.6-5.5 0.6-5.5 0.6-5.5 0.6-5.5
Давление промывной воды (МПа) >0.25 >0.25 >0.25 >0.25 >0.25
Мощность двигателя (кВт) 1.1 1.1 2.2 2.2 3
Размер формы (мм) 3400x800x1890 4400x1400x2190 4400x1900x2190 4400x1900x2190 4400x3400x2190

Принцип работы конструкции
Ленточный фильтр-пресс представляет из себя оборудование непрерывного действия для разделение твердой и жидкой фаз. После того, как осадок осажден, он подвергается предварительному гравитационному обезвоживанию и обезвоживанию под высоким давлением. Затем фильтровальная лепёшка перемещается вместе с фильтрующей тканью, пока не достигнет разгрузочного ролика (наши основные прижимные ролики для обезвоживания сконструированы с отверстиями). Высококачественная фильтровальная лента обеспечивает быстрый процесс обезвоживания во время процесса фильтрации, а наши прижимные ролики устроены таким образом, что они обеспечивают наиболее благоприятное давление и усилие сдвига, тем самым значительно увеличивая процентное содержание сухого остатка в фильтровальных лепешках и повышая эффективность обезвоживания. В наших ленточных фильтр-прессах используются две полосы фильтра для обезвоживания под высоким давлением и для предварительного гравитационного обезвоживания перед зоной обезвоживания с нормальным давлением. Данный уникальный дизайн повышает эффективность обезвоживания, уменьшает использование химических реагентов и снижает энергопотребление.

Основная конструкция
Наши фильтры включают в себя натяжное устройство, перегородку, систему очистки, раму, группу роликов, ленту фильтра, устройство управления, приводной механизм, систему промывки, систему управления, скребковый механизм, кронштейн, устройство для блокировки воды и электрический блок управления.

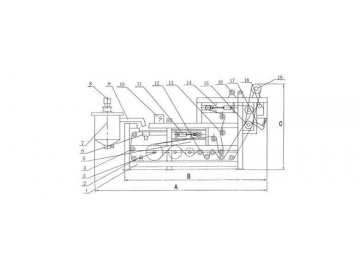

Схема конструкции

1. Рама
2. Нижнее очистное оборудование
3. Область низкого давления
4. Нижнее направляющее устройство
5. Клиновидная зона
6. Лоток для воды
7. Смеситель ила

8. Редуктор смесителя
9. Зона подачи
10. Пульт управления
11. Нижнее натяжное устройство
12. Область высокого давления
13. Верхнее направляющее устройство

14. Верхнее натяжное устройство
15. Фильтровальная лента
16. Верхнее очистное оборудование
17. Разгрузочный лоток
18. Верхний скребок
19. Мотор и редуктор

Детальные фотографии

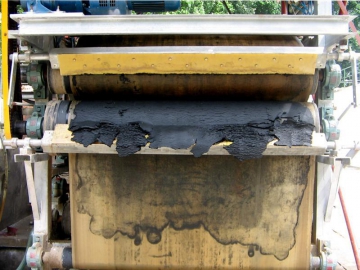

  • Фильтровальное полотно ленточного фильтр-пресса
  • Блок управления фильтр-пресса

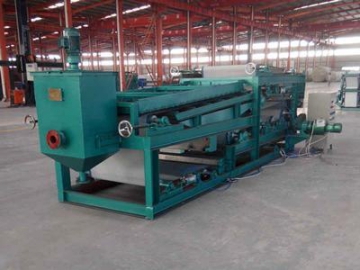

  • Фильтр-пресс

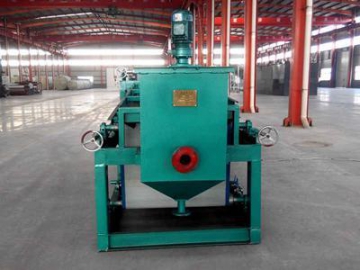

  • Фильтр-пресс

Особенности
• Интегрированное оборудование с автоматическим управлением обеспечивает непрерывную работу;
• Отличается низким потреблением электроэнергии и длительным сроком службы;
• Высококонцентрированное и эффективное обезвоживание, высокий процент содержания сухого вещества в фильтровальных лепешках;
• Прост в техническом обслуживании;
• Малошумный, использует небольшое количество химических реагентов;
• Высокорентабельный и надежный, имеет широкий спектр применения.

Примечания к заказу
Пожалуйста, предоставьте пропускную способность и требования к материалам.
