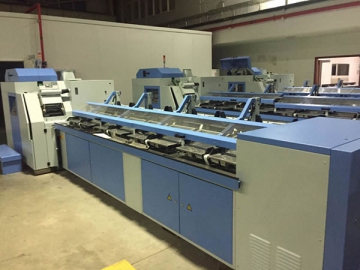

Гребнечесальная машина
Гребнечесальная машина используется в прядильной линии между ленточной машиной и кольцевой прядильной машиной для вычесывания коротких волокон, удаления обломков волокон, увеличения эффективной длины волокон, а также улучшения качества пряжи. Так как множество коротких волокон будут отфильтрованы в процессе вычесывания, гребнечесальная машина имеет прямое отношение к потреблению сырья и себестоимости продукции.
Характерные особенности
1. Высокая производительность
Гребнечесальная машина BHFA1299A представляет собой модифицированную модель 1299. Она изготовлена на базе технологии Rieter, имеет коленчатый вал уменьшенной длины и уменьшенный угол кусачек. Стабильность системы в целом повышена. Уменьшение коленчатого вала по длине сузило диапазон изменения пространства вычесывания и повысило эффективность вычесывания.
2. Автоматическое управление
Гребнечесальная машина управляется передовым ПЛК. Фотоэлектрический или пневматический датчик гарантирует высокую надежность.
3. Запатентованные технологии
Машина BHFA1299A получила несколько патентов, в том числе на устройство автоматической остановки (патент ZL20092045708.8). Стопорное устройство позволяет регулировать каждую головку гребнечесальной машины индивидуально для обеспечения необходимой вспомогательной силы, что обеспечивает высокую надежность системы.
4. Экономия времени
Компания Baocheng разработала гребенчатую муфту (патент No: ZL201120050865.0) для процесса вычесывания. Благодаря муфте, операторам не нужно регулировать расположение гребенки при изменении длины волокон, что экономит время и затраты на рабочую силу.
5. Высокая эффективность
Гребнечесальная машина BHFA1299A отличается низким уровнем вибрации и шума, высокой надежностью работы. При рабочей скорости на уровне 350 об./мин, содержание короткого волокна в отфильтрованном волокне составляет не менее 70%, а после чистовой обработки не превышает 8%. Процент удаленного волокна составляет ≥50%.
| Головки (рабочие станции) | 8 |
| Подающиеся волокна | 50～80 г/м3 |
| Макс. диаметр волокон | φ 650 мм |
| Ширина волокна | 300 мм |
| Диапазон длины волокна | 25～51 мм |
| Волокна на выходе | 3～6 ктекс |
| Скорость | 350/мин |
| Степень усадки | 6～25% |
| Длина подающегося волокна | 4.3, 4.7, 5.2, 5.9 мм |
| Круглый гребень | 90° |
| Разделение и подача под давлением | |
| Отделяющий валик | двухконусный; с наклонной канавкой |
| Диаметр отделяющего валика | φ 25 |
| Тип подачи под давлением | пневматический |
| Эффективная длина волокна | 26.48 мм |
| Волокна на выходе | |
| Выходной валик | тип: с наклонной канавкой; диаметр: φ 25 |
| Диаметр выходного валина | φ 45 |
| Диаметр ролика рабочей станции | φ 50 |
| Спецификации выпускного отверстия | φ 5; φ 5.25; φ 5.5; φ 6 |
| Система вытяжки | пневматическая; 3 над 5; вытяжка по кривой |
| Кол-во волокон | 8 |
| Диапазон вытяжных групп | 9～19.3 |
| Расстояние вытяжки | 41.5～60 |
| Намоточное устройство | Двойной резервуар, одиночное намоточное устройство |
| Эксцентрицитет | 95 мм |
| Размер резервуара (диаметр × высота) | φ 600 мм × 1200 мм (включая валик) |
| Подсос хлопка | концентрированный |
| Сжатый воздух | давление (МПа): 0.6～0.8; потребление воздуха: (м3/ч) 0.8; уровень качества: класс 3; влага: температура каплепадения 2℃; содержание масла: не более 1.8 мг/м3; загрязнение: ≤5мг/м3; ≤5μ |
| Система подсоса хлопка | объем газа: 0.85 м3/с U-образная водомерная колонка 25 мм (статичное состояние) |
| Мощность | главный двигатель (инверторный двигатель): 5.5 кВт; 50 Гц; двигатель гребня: 1.1 кВт, 50 Гц; трансформатор: 0.4 кВт |
| Размеры (Д×Ш×В) | 7180 × 2120 × 1790 (мм) |
| Вес | приблизительно 4800 кг |
