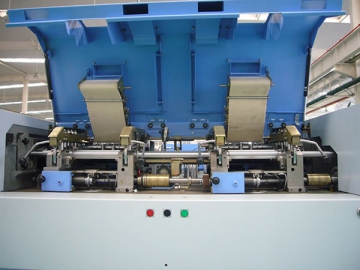

1. Система вытяжки
а. Система вытяжки имеет прижимную планку с порядком проборки “4 над 4” (имеется также и планка «3 над 3»). Положение прижимной планки регулируется под волокна различных материалов и длины.
б. Резиновый валик изготовлен из нитрилбутадиенового каучука. Благодаря вулканизации при капсулизации, валик прочный и не деформируется.
в. Валик препятствует переплетению волокон. Они имеют одинаковый диаметр Φ34 мм, и могут быть использованы как взаимозаменяемые. Как вытяжные, так и резиновые валики оснащены игольчатыми подшипниками для обеспечения высокой скорости работы станка. Кроме того, сопла валиков обеспечивают их бесперебойную работу.
г. Система вытяжки оснащена пружинным верхним валиком, пружина которого произведена по специальной технологии, благодаря чему в состоянии работать в течение длительного времени без сбоев.
2. Электрическая система управления
а. Электрическая система управления ленточной машины оснащена импортным программируемый контроллером, инвертором и детектором ленты. Мы можем специально разработать программное обеспечение в соответствии с рабочими особенностями ленточной машины.
б. Главный двигатель имеет электромагнитный тормоз.
в. Для предотвращения разрыва пряжи или других неисправностей на высокой скорости, мы оснастили машину инфракрасным детектором ленты.

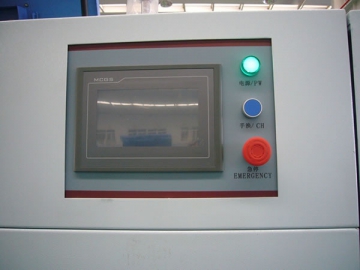

г. Управление проводится с интеллектуальной панели на базе одночиповой микро-ЭВМ. На панели есть схема рабочего процесса ленточной машины. Пользователи могут отслеживать отказы некоторых основных частей машины через панель.
3. Система доставки
а. Доставка волокна стабильно и эффективно поддерживается направляющей планкой.
б. Есть два варианта высоты направляющей планки: 1540 и 1730 мм. Фотоэлектрический устройство останавливает машину в случае проблем с волокном.
4.Автоматическое устройство смены резервуара
Устройство смены с цепью работает быстро и надежно.
5. Автоматическое устройство остановки
Это устройство сканирует каждую ленту фотоэлектрическим датчиком. Отсутствие хотя бы одного волокна приведет к автоматической остановке станка. В рабочем состоянии, волокна проходят мимо датчика и индикатор загорается. Если волокно выпадает с ролика, индикатор выключается до тех пор, пока оборудование не будет перезагружено или выключено.

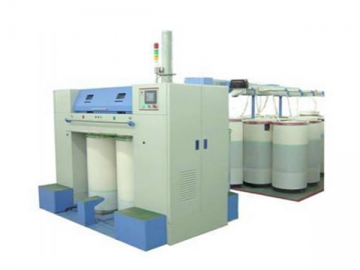

Технические параметры ленточной машины FA313B
Резервуар подачи: (Φ500-1000 мм) × (1000 мм-1200 мм);
Резервуар выгрузки: (Φ400-600 мм) × (900-1200 мм);
Используемое волокно: для вытяжки22-75 мм (или менее) - хлопковое или синтетическое волокно;
способ вытяжки: порядок проборки прижимной планки "4 над 4";
Группы вытяжки: 5～15;
Головки: двойная;
Валики: 6～8;
Выходная скорость: 600 м/мин;
Намоточное устройство: намоточное устройство большого диаметра;
Устройство автоматической смены резервуара: цепное;
Питание: 3 фазы, 380В±10%, 50 Гц;
Температура: 18～40℃;
Влага: 50%～75%;
Отклонение в весе: ≤0.5%; разница в весе: ≤0.16 г/5м; разница в объеме: ≤2.5%;
Шестерни: стальной сплав; степень шлифования 6;
Всасываемый хлопок: подходящий для ленточной машины;
Качество волокна: 5%-25% качества Uster Statistics 2007
Конфигурация ленточной машины FA313B | Инвертор | Sanken |
| главный двигатель (7.5 кВт) | Weinan Company |
| ПЛК и панель управления | 7-дюймовый цветной дисплей от Delta |
| Подшипники трансмиссии | NTN и KOYO, срок службы более 3 лет |
| Система вытяжки | DOWA |
| Подшипники системы вытяжки | NTN и IVA |
| Верхний пружинный валик | Baocheng |
| Сердечник валика, подшипники | Сердечник валика made in Baocheng; Подшипники are NTN |
| Резиновое защитное приспособление | Baocheng |
| Намоточное устройство и труба | алюминиевое литое намоточное устройство; медная электромагнитная катушка |
| Шестерни | 40Cr ; шлифованные шестерни |
| Направляющий валик | алюминиевый профиль с пазом |
| Устройство автоматической остановки | инфракрасная фотоэлектрическая трубка BAOHUA, всенаправленный детектор |
| Прижимная планка | модифицированная |
| Выхлопная система | нижнее выхлопное отверстие |
| Загрузочный валик | 3 вида пружин |
| Световой индикатор | светодиодный |
| Выхлопное отверстие | φ2.9 3.2 3.6 4 |
| Верхнее очистное устройство | шерстяной войлок |
| Установочные инструменты | 1 комплект |
| Запасные части | 1 комплект |
