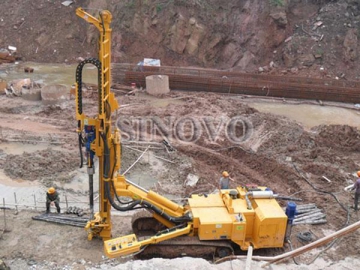

Гидравлический бур
Обычно используемое гусеничное оборудование включает в себя гусеничные буры, гусеничные гидравлические экскаваторы, гусеничные краны и т.д.
Это буровая установка используется в самых разнообразных областях применения, не только для туннелей, метро, а также в фиксированном бурении, микро-очистке, DTH, но также используется для инженерно-геологических исследований, бурения и разведки полезных ископаемых.
Для удовлетворения потребностей китайских и зарубежных клиентов мы разработали новую модель гидравлического бура на базе обычных моделей SM1100 и SM1800.
Данная многофункциональная буровая установка оснащается дополнительной поворотной головкой для вращения и ударов или разрабатывается с большим крутящим моментом, а также с молотом для формирования различных отверстий. Это оборудование используется для гравийного слоя, твердых пород, водоносных пластов, потока вулканического песка и т.д. Они применяется для бурения при стабилизации (укрепление породы), для поддержания породы, болтов и т.д.
Гидравлический бур SM-300| Технические параметры | |||
| Европейские стандарты | Американские стандарты | ||
| ENGINE Deutz дизельный двигатель с воздушным охлаждением | 46KW | 61.7hp | |
| Диаметр отверстия | Φ110-219 mm | 4.3-8.6 дюйм | |
| Угол бурения | В разных направлениях | ||
| Вращающаяся головка | |||
| A. Задняя гидравлическая Вращающаяся головка(бурильная труба) | |||
| Скорость вращения | Крутящий момент | Крутящий момент | |
| Однодвигательный | Малооборотный 0-120 r/min | 1600 N.m | 1180lbf.ft |
| Высокие обороты 0-310 r/min | 700 N.m | 516lbf.ft | |
| Двухдвигательный | Малооборотный 0-60 r/min | 3200 N.m | 2360lbf.ft |
| Высокие оборотный 0-155 r/min | 1400 N.m | 1033lbf.ft | |
| B. Передняя гидравлическая вращающаяся головка(муфта) | |||
| Скорость вращения | Крутящий момент | Крутящий момент | |
| Однодвигательный | Малооборотный 0-60 r/min | 2500 N.m | 1844lbf.ft |
| Двухдвигательный | Малооборотный 0-30 r/min | 5000 N.m | 3688lbf.ft |
| C. Перенос хода: | 2200 N.m | 1623lbf.ft | |
| Система подачи: односторонний цилиндр проводит цепи | |||
| Сила подъема | 50 KN | 11240lbf | |
| Сила подачи | 35 KN | 7868lbf | |
| Зажим | |||
| Диаметр | 50-219 mm | 2-8.6 дюйм | |
| Лебёдка | |||
| Сила подъема | 15 KN | 3372lbf | |
| Ширина гусеницы | 2260mm | 89 дюйм | |
| Вес при работе | 9000 Kg | 19842lb | |
| Технические параметры | ||||
| Единица измерения | Модель | |||
| SM1100A | SM1100B | |||
| Мощность | Модель дизельного двигателя | Cummins 6BTA5.9-C150 | ||
| Номинальная мощность и скорость | кВт/об.мин. | 110/2200 | ||
| Давление гидравлической системы | МПа | 20 | ||
| Расход гидравлической системы | л/мин. | 85, 85, 30, 16 | ||
| Вращающаяся головка | Рабочий режим | Вращение, удары | Вращение | |
| Тип | HB45A | XW230 | ||
| Макс. крутящий момент | Н.м | 9700 | 23000 | |
| Макс. скорость вращения | об/мин. | 110 | 44 | |
| Частота ударов | мин-1 | 1200, 1900, 2500 | / | |
| Ударная энергия | Нм | 590, 400, 340 | ||
| Механизм подачи | Усилие подачи | кН | 53 | |
| Сила извлечения | кН | 71 | ||
| Макс. скорость подачи | м/мин. | 40.8 | ||
| Макс. скорость извлечения трубы | м/мин. | 30.6 | ||
| Ход подачи | мм | 4100 | ||
| Механизм перемещения | Наклон | 27° | ||
| Скорость перемещения | км/ч | 3.08 | ||
| Лебедка | Н | 20000 | ||
| Диаметр зажима | мм | Φ65-215 | Φ65-273 | |
| Усилие зажима | кН | 190 | ||
| Ход ползуна буровой мачты | мм | 1000 | ||
| Общая масса | кг | 11000 | ||
| Габариты (L×W×H) | мм | 6550×2200×2800 | ||
| Технические параметры | ||||
| Единица измерения | Модель | |||
| SM1800A | SM1800B | |||
| Мощность | Модель дизельного двигателя | Cummins 6CTA8.3-C240 | ||
| Номинальная мощность и скорость | кВт/об.мин. | 180/2200 | ||
| Давление гидравлической системы | МПа | 20 | ||
| Расход гидравлической системы | л/мин. | 135, 135, 53 | ||
| Вращающаяся головка | Рабочий режим | Вращение, удары | Вращение | |
| Тип | HB50A | XW400 | ||
| Макс. крутящий момент | Нм | 13000 | 40000 | |
| Макс. скорость вращения | об/мин. | 80 | 44 | |
| Частота ударов | мин-1 | 1200 1900 2400 | / | |
| Ударная энергия | Нм | 835 535 420 | ||
| Механизм подачи | Усилие подачи | кН | 57 | |
| Сила извлечения | кН | 85 | ||
| Макс. скорость подачи | м/мин. | 56 | ||
| Макс. скорость извлечения трубы | м/мин. | 39.5 | ||
| Ход подачи | мм | 4100 | ||
| Механизм перемещения | Наклон | 25° | ||
| Скорость перемещения | км/ч | 4.1 | ||
| Лебедка | Н | 20000 | ||
| Диаметр зажима | мм | Φ65-225 | Φ65-323 | |
| Усилие зажима | кН | 157 | ||
| Ход ползуна буровой мачты | мм | 1000 | ||
| Общая масса | кг | 17000 | ||
| Габариты | мм | 8350×2260×2900 | ||
Особенности - Гидравлический бур
1. Высокая скорость верхней гидравлической буровой головки обусловлена наличием 2-х гидравлических моторов, которые дают ей большой крутящий момент и широкий диапазон скоростей вращения.
2 Система подачи и снятия использует гидравлические цилиндры и цепную передачу. До того момента когда уровень питания достигнет необходимого уровня и будут установлены параметры, необходимые для бурения.
3. V-образная орбита на мачте обеспечивает необходимую жесткость между верхней гидравлической буровой головкой и мачтой, а также помогает поддерживать стабильность при высоких скоростях вращения.
4. Стержневая отвинчиваемая система позволяет упростить операции.
5. Гидравлическая лебедка для подъема имеет хорошую стабильность подъема и торможения.
6.Система привода вращающегося узла управляется с помощью насоса переменного потока.
7. Так как стальные гусеничные дрели приводятся в действие гидравлическим двигателем, то происходит высокий уровень маневренности.
8. Мачта может вращаться на 360° в горизонтальном направлении, 90 ° / -20 ° в вертикальном направлении. Высота может быть скорректирована на 2500 мм. Таким образом, наша гидравлическая буровая установка может сверлить во всех направлениях.
9. Установка гидравлической системы управляется клапаном.

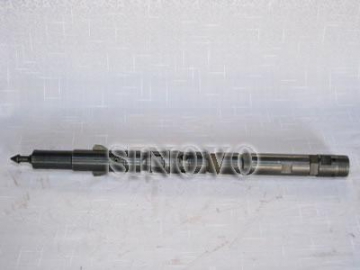

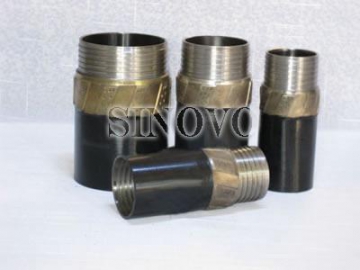

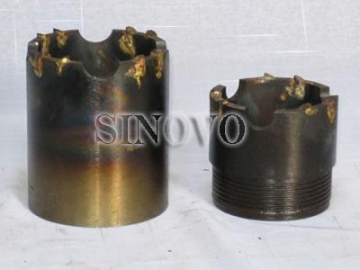

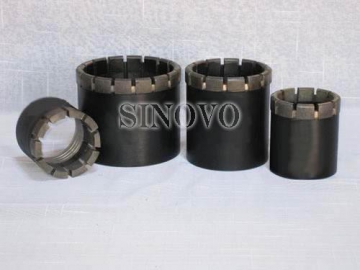

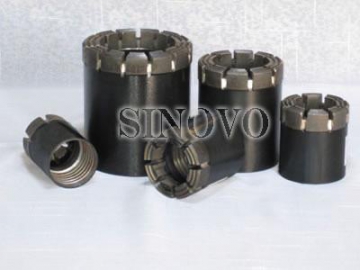

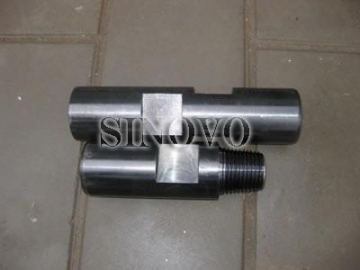

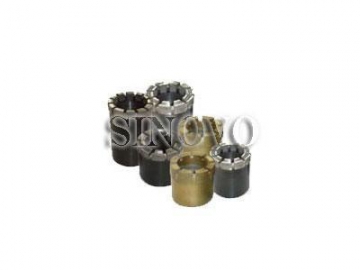

A.Извлекаемое кабельное крепление серии OQM-d

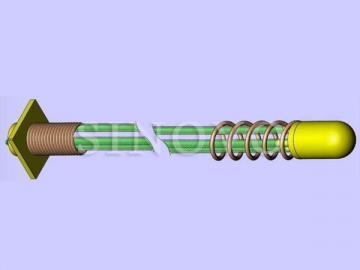

B. Схематическое изображение:
