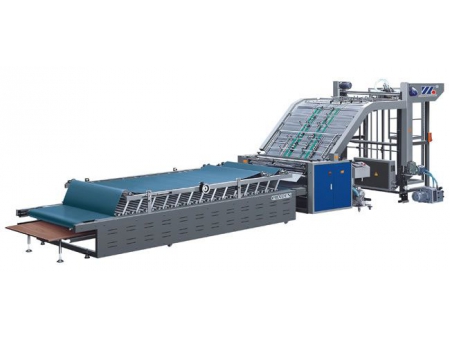

Высокоскоростная автоматическая кашировальная машина

Высокоскоростная автоматическая кашировальная машина
Высокоскоростная автоматическая кашировальная машина
Высокоскоростная автоматическая кашировальная машина
Запрос цены
    1. Макс. размер листа (Д×Ш) 1450×1450мм
    1. Макс. скорость 180м/мин
    1. Точность ламинирования ±1мм
    1. Вес оборудования приб. 9.5т

Кашировальная машина оснащена секциями автоматической подачи, подходит для каширования A, B, C, D, E, F, N профилей (флютинг) и наклеивания на трехслойный, пятислойный и семислойный картон. Точная состыковка заготовок, обеспечивает аккуратную склейку на высокиъ скоростях. Нижняя заготовка никогда не выходит за край лайнера.

Скоростная автоматическая кашировальная система HFM предназначена для производства картона, эффективно и точно склеивая лайнер (лицевую бумагу), где верхний слой обычно гофрокартон, с основой гофрокартона, создавая качественный гофрокартон. Система использует сервомеханизм для управления, что обеспечивает прирост производительности, точность склейки и автоматизированную операцию. Благодаря точному контролю процессами подачи, склеивания, ламинирования наша автоматическая кашировальная машина станет идеальным выбором для производителей качественной продукции. Оператор может с легкостью настраивать парметры на основе характеристик бумажных изделий, значительно улучшая эффективность и качество картонных изделий.

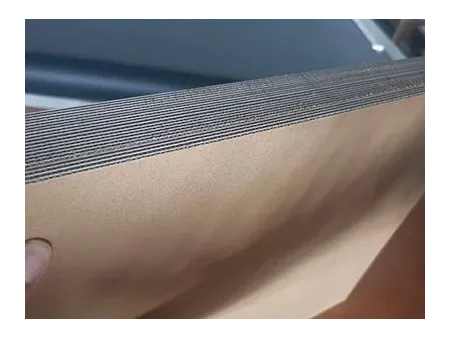

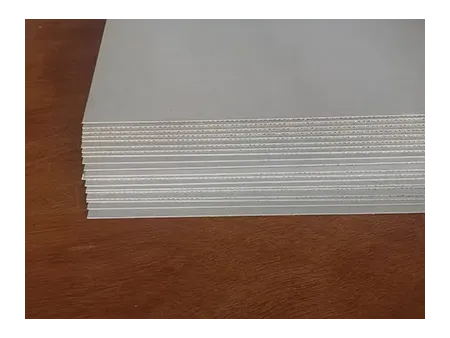

Характеристики Габаритные чертежи Дополнительные размеры флютинга
  • Макс. размер листа (Д×Ш) (мм): 1450×1450
  • Мин. размер листа (Д×Ш) (мм): 400×400
  • Толщина верхнего листа (г/м²): 200-800
  • Толщина основного листа (мм): 0.5-10
  • Макс. скорость (м/мин): 180
  • Точность ламинирования (мм): ±1
  • Общая мощность (кВт): 28
  • Вес оборудования (т): приб. 9.5
  • Габариты (Д×Ш×В) (мм): 15300×2385×2790
  • Макс. размер листа (Д×Ш) (мм): 1700×1700
  • Мин. размер листа (Д×Ш) (мм): 400×400
  • Толщина верхнего листа (г/м²): 200-800
  • Толщина основного листа (мм): 0.5-10
  • Макс. скорость (м/мин): 155
  • Точность ламинирования (мм): ±1
  • Общая мощность (кВт): 30
  • Вес оборудования (т): приб. 7.5
  • Габариты (Д×Ш×В) (мм): 17150×2635×2790
  • Макс. размер листа (Д×Ш) (мм): 2100×1900
  • Мин. размер листа (Д×Ш) (мм): 400×400
  • Толщина верхнего листа (г/м²): 200-800
  • Толщина основного листа (мм): 0.5-10
  • Макс. скорость (м/мин): 180
  • Точность ламинирования (мм): ±1
  • Общая мощность (кВт): 30
  • Вес оборудования (т): приб. 12.5
  • Габариты (Д×Ш×В) (мм): 19400×3035×2790
Подробные габаритные чертежи плосковысекальных прессов приведены в описании конкретной модели. В нашем каталоге вы сможете найти подходящее вам оборудование в требуемых габаритах:

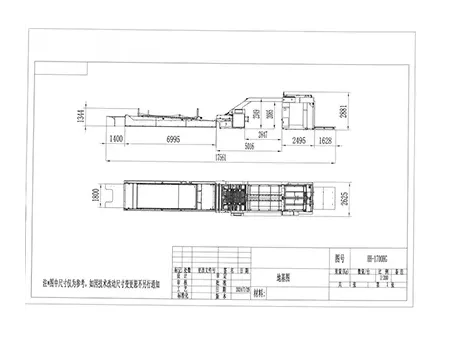

  • Габаритный чертеж 1700HG

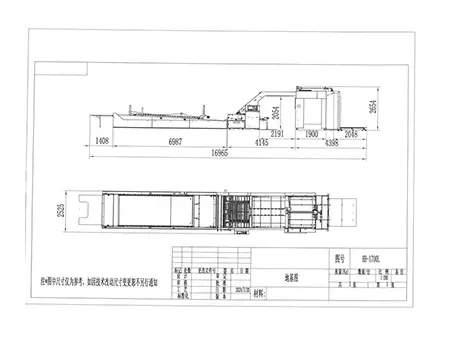

  • Габаритный чертеж 1700L

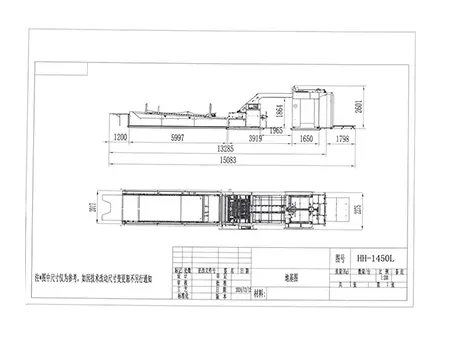

  • Габаритный чертеж 1450L

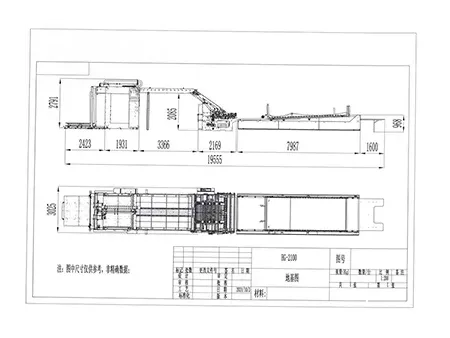

  • Габаритный чертеж 2100

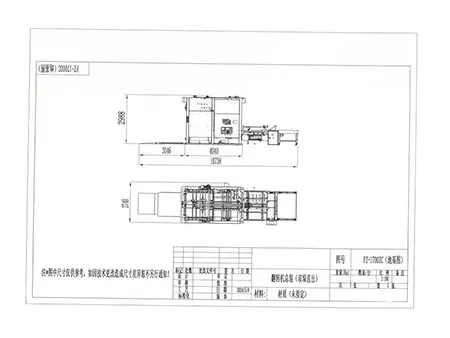

  • Габаритный чертеж 1700ZC

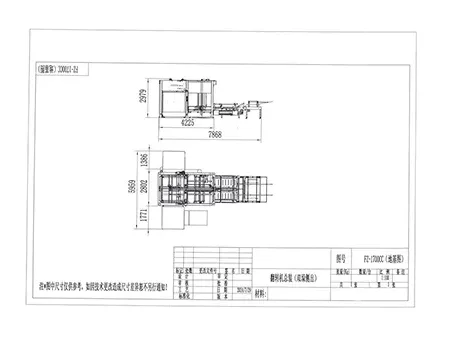

  • Чертеж 1700CC

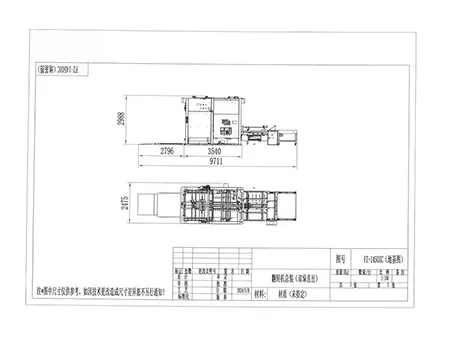

  • Чертеж 1450ZC

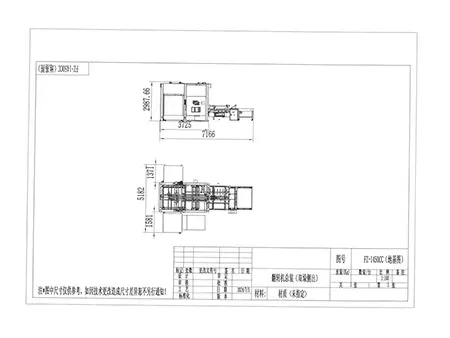

  • Чертеж 1450CC
Ключевые функции
    1. Автоматизированная скоростная склейка Возможность ламинирования до 16 000 листов в час (для бумаги 400 мм).
    1. Точная подача бумаги Скоростная подача листов обеспечивает точную и надежную доставку без повреждений.
    1. Система нанесения клея Обеспечивает скоростное нанесение клея, где точно контролируется уровень жидкости и регулируется возврат клея.
    1. Процесс компенсации погрешностей датчиков Используются различные фотоэлектрические датчики для обнаружения позиционирования бумаги, что позволяет выполнять регулирование (с сервомеханизмом) с обеих сторон с точностью выравнивания ±1.0 мм.
    1. Полностью интегрированное электронное управление Используются системы ПЛК с интерфейсом HMI, которые автоматически отображают уведомления о неисправностях и регистрируют эксплуатационные данные в соответствии со стандартами CE.
Комплектующие
      Устройство подачи лайнера

      Устройство оснащено 4 присосами и 5 роликами подачи, обеспечивающие до 18 000 листов в час. Принцип подачи представляет собой захват бумаги присосками и ее подача. Интеграция компонентов Roland, что позволяет регулировать скоростью подачи бумаги в соответствии с обрабатываемыми изделиями из бумаги или картона. Плавная и стабильная укладка и транспортировка листов исключают их повреждение. Высота укладки контролируется фотоэлектрическим устройством для стабильной и ровной укладки бумаги. Также устройство оснащено системой бокового обдува для содействия плавной транспортировки бумаги большого формата.

    1. Устройство подачи основной бумаги (нижней)

      Механизм подачи бумаги с помощью перфорированного ремня и воздушного всасывания обеспечивает мощное всасывание и гладкую транспортировку бумаги. Устройство может обрабатывать картон плотностью 350 г/м², A, B, C, D, E, F, N профили (флютинги), 3, 5, 7-слойный гофрокартон. Скоростной транспортер обеспечивает надежное и точное направление заготовок по всей секции.

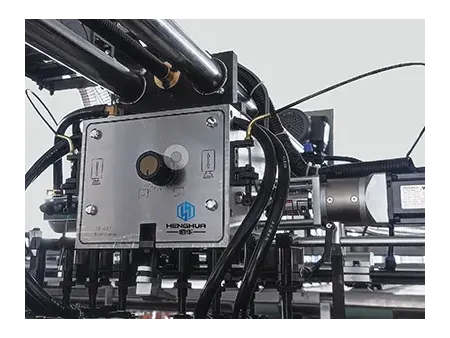

    1. Клеевый узел

      Подача клея осуществляется в автоматическом режиме. Клеевый узел использует клеенаносящий вал с автоматическим контролем клеевого вещества, что позволяет получить высокое качество клеевого покрытия.

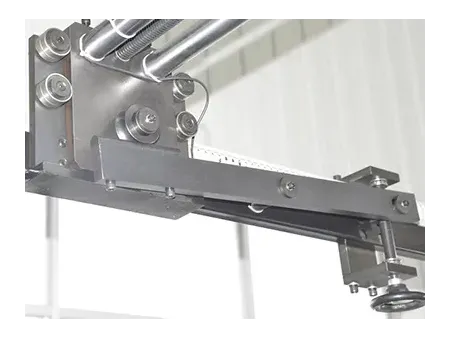

    1. Шлицевой вал

      Использует уникальный приводной шлицевой вал, который синхронизирует подачу бумаги с обеих сторон вентилятора, уменьшая перекос бумаги. Вместе с сервоприводной системой коррекции, механизм сокращает ошибки и повышает точность склеивания. .

      Система смазки

      Главные роликовые подшипники оснащены системой смазки для подачи масла. Ролики, контактирующие с клеем, защищены каркасным масляным уплотнением для предотвращения повреждения клея, а периодическое добавление высокотемпературной смазки продлевает долговечность подшипников.

Дополнительно

Кроме стандартной комплектации, возможна интеграция дополнительного устройства для переворачивания листов в линию каширования. После завершения ламирования листа с одной стороны, устройство переворачивания быстро и аккуратно переворачивает листы на 180 градусов, таким образом, что другая сторона оказывается обращенной вверх, готовая к следующим процессам обработки (склеивание, нанесение специальных покрытий).

Помимо повышения эффективности, в случае отклонения положения или неправильного направления, переворачиватель допускает дальнейшую обработку бумаги, только после исправления положения. Вне зависимости от требований к упаковке, будь то высококачественная упаковка для ламинирования передней стороны сначала, а затем обработка армирования задней стороны или другие сложные процессы, устройство переворачивания легко справляется с этим, значительно улучшая качество и эффективность ламинирования, что обеспечивает надежную поддержку всего производства.

  • Машина для подачи бумаги с двойным устройством укладки (штабелер) и переворачивания (с опциональным боковым и прямым выводом бумаги)
  • Боковой вывод бумаги
  • Прямой вывод бумаги
Расходные материалы

Для поддержания оптимальной производительности и долговечности пресса мы рекомендуем использовать оригинальные расходные материалы нашей компании HFM. Мы предлагаем широкий ассортимент высококачественных расходников: щеточный диск, присосы, резиновое колесо, разделитель листов, приводной ремень/ролики подачи, удерживающие стержни с захватами, устройство для открытия захватов.
