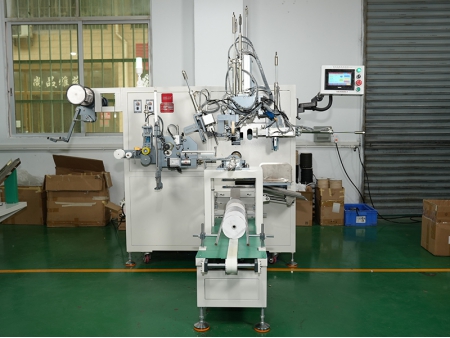

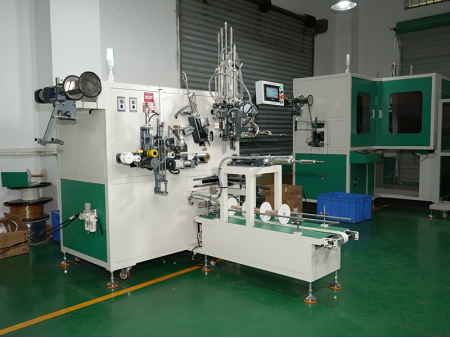

Автоматический станок для намотки шнура (на бумажную шпулю)
Данное оборудование предназначено для автоматизированной намотки шнуров малого диаметра на катушки с бумажным сердечником. Конструкция станка позволяет регулировать ширину подачи в зависимости от размера шпули и загружать несколько катушек одновременно. Станок поддерживает режим непрерывной работы без остановки для дозагрузки расходных материалов и выполняет полный цикл операций в автоматическом режиме: загрузку шпули, намотку, обрезку и фиксацию края.
Длина каждого рулона задается предварительно. По достижении установленного значения станок автоматически обрезает шнур и фиксирует его край клейкой лентой для предотвращения разматывания. Натяжение намотки регулируется с помощью управления «в одно касание», что делает оборудование подходящим для работы как с эластичными, так и с неэластичными шнурами.
Рама станка изготовлена из стандартной конструкционной стали с защитным лакокрасочным покрытием, а все рабочие компоненты прошли прецизионную механическую обработку. Оборудование оснащено системой управления на базе ПЛК и сенсорного дисплея, что в сочетании с сервомотором обеспечивает возможность точного программируемого цифрового контроля.
| Габариты (Д×Ш×В) | 2520 × 1080 × 1680 мм |
| Энергопитание | 220 В / 50 Гц |
| Рабочее давление | 0,5-0,7 МПа |
| Мощность | 0,92 кВт |
| Характеристики шнура | Плоская тесьма: ширина ≤ 18 мм; круглый шнур: диаметр ≤ 12 мм |
| Характеристики бумажной шпули | Длина: 90–175 мм; внешний диаметр фланца: 80–170 мм; внешний диаметр трубки: 25–28 мм; внутренний диаметр: 17–22 мм |
| Метод резки | Холодная резка |
| Метод фиксации края | Малярная лента (внутр. диаметр 76 мм, ширина 15–20 мм) |
