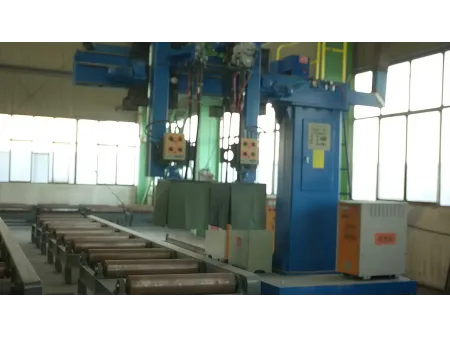

Установка для двухдуговой сварки балок коробчатого сечения
Запрос цены
Установка предназначена для выполнения корневого прохода при производстве коробчатых колонн методом дуговой сварки плавящимся электродом в среде углекислого газа. Эта система разработана специально для сварки корневого шва предварительно собранных колонн методом двухдуговой сварки двойной проволокой. Сварочная консоль перемещается в вертикальной и горизонтальной плоскостях с помощью салазок и тележки для точного совмещения сопла со стыком. Пневмомеханическое следящее устройство гарантирует постоянный прижим роликов к заготовке, обеспечивая прецизионное ведение по шву при перемещении тележки вдоль рельсового пути.
Технические характеристики
| Модель | ||
| Размер заготовки (мм) | 300-1200 | 300-1500 |
| Длина заготовки (мм) | 4000-15000 | |
| Скорость сварки (м/мин) | 0,24-2,4 | |
| Скорость холостого хода (м/мин) | 3 | |
| Мощность сварочного аппарата | 25 кВА × 4 | |
| Общая мощность станка (кВт) | 2,6 | |
| Давление воздуха (МПа) | 0,4-0,8 | |
Ключевые особенности
-
- Архитектура системы: установка состоит из самоходной тележки, вертикальных колонн, поперечных балок, сварочных консолей, механического устройства слежения за швом, электронной системы управления и источников питания для сварки в среде углекислого газа.
-
- Прецизионный привод и синхронизация: приводы с частотным регулированием (ЧРП) обеспечивают бесступенчатую настройку скорости с цифровой индикацией, синхронизируя ход тележки с циклом сварки для стабильного качества шва.
-
- Гибкое многоосевое перемещение: сварочная консоль оснащена цепным приводом и пневмоцилиндрами для вертикальной и боковой регулировки под различные типоразмеры балок.
-
- Повышенная устойчивость: рельсовый путь оснащен боковыми направляющими роликами и захватами против опрокидывания, что гарантирует плавное и безопасное движение тележки на любых скоростях.
-
- Автоматическое слежение за швом: пневмомеханические копиры автоматически корректируют положение салазок, отслеживая траекторию стыка и поддерживая точное позиционирование горелки.
-
- Эргономичный дизайн: встроенные платы управления экономят место, а выносные пульты и кабелеукладочные цепи повышают удобство эксплуатации и улучшают культуру производства.
-
- Интегрированная сварочная система: включает четыре источника питания NBC-500X, работающих с двумя двухпроволочными головками в едином цикле управления для оптимизации процессов.
