Автоматический высекальный пресс с рулонной подачей (9000 листов/ч)
MK 1300CSB W
Автоматический высекальный пресс с рулонной подачей материала Intelligent MK1300CSB W - это высокопроизводительное промышленное оборудование для автоматической высечки, удаления облоя и разделения заготовок, разработанное для обработки упаковочной продукции из бумаги и картона в рулонах.
Машина поддерживает работу с рулонами диаметром до 1600 мм и оборудована платформой для склейки полотна бумаги большого формата. Система автоматически определяет и рассчитывает диаметр рулона, а также подает сигнал при окончании бумаги, повышая надежность и непрерывность производственного процесса.
Intelligent MK1300CSB W поддерживает работу с материалами плотностью 180-500 г/м², полотном шириной до 1300 мм и максимальным размером высечки 1300×945 мм. Максимальная линейная скорость машины составляет 90 м/мин, а рабочее давление достигает 250 тонн.
| Модель | Intelligent MK1300CSB W |
| Плотность материала | 180-500 г/м² |
| Ширина полотна | 600-1300 мм |
| Длина листа | 450-945 мм |
| Макс. путь прохождения полотна | 1600 мм |
| Макс. линейная скорость | 90 м/мин |
| Макс. частота работы основного узла | ≤ 9000 листов/ч |
| Макс. размер высечки | 1300×945 мм |
| Мин. размер высечки | 600×450 мм |
| Точность совмещения при повторной приводке | ≤±0.2 мм |
| Макс. рабочее давление | 250 тонн |

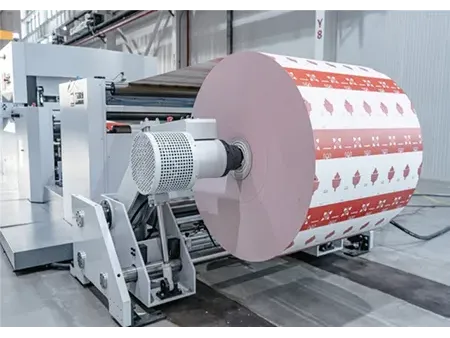

- Лазерная система предварительного позиционирования при замене рулона
- Гидравлическая система смены рулона
- Максимальный диаметр размотки: 1600 мм
- Платформа для склейки полотна бумаги большого формата
- Размоточный зажим использует систему натяжной фиксации
- Автоматическое определение и расчет диаметра рулона с функцией сигнализации при окончании бумаги

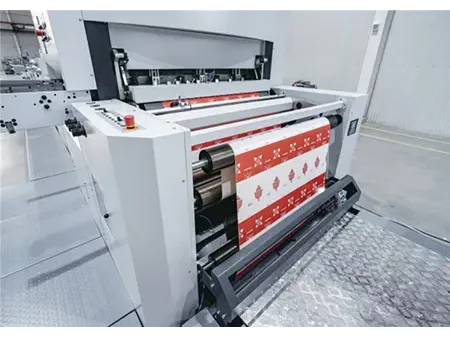

- Электронная система позиционирования листа по передним упорам с трехцветным датчиком метки
- Высокоточная система коррекции отклонения с переключением между коррекцией по линии/краю
- Для подачи бумаги используется энкодерный привод с динамической коррекцией подачи
- Подающий качающийся рычаг приводится в действие серводвигателем, а цилиндр управляется пневматической системой для реализации прерывистой тестовой подачи внутри формовочного узла
- Система складывания и выравнивания бумаги с функциями контроля усилия и сигнализацией о превышении установленного давления
- Усиленная конструкция подвижной платформы
- Электрическая регулировка давления
- Пневматическая система фиксации штанцформы
- Синхронная система точной регулировки нижней плиты рамы штанцформы
- Разделение высеченных листов на отдельные
- Система выброса листов и позиционирования ремней
- Ролики удаления отходов с энкодерным приводом
- Автоматическая регулировка угла выброса
- Транспортировочный стол с синхронным ремнем, поддерживающий предварительное позиционирование разделенных листов
- Роликовое устройство удаления облоя требует установки очищающих игл только на ролик, что упрощает монтаж, исключает необходимость использования очистной плиты и снижает затраты
- Регулировка подачи бумаги по вертикали и горизонтали
- Оснащена конвейерной лентой для удаления кромочных отходов за пределы машины (параметры системы определяются клиентом)
- Независимая система разделения с верхним и нижним ремнем с возможностью регулировки их угла прижима
- Пневматический подъем верхнего прижимного ремня
- Поддерживает различные типы продукции
- Каскадная укладка продукции
- Автоматическая укладка стопы (опциональная функция)
- Автоматический подсчет и разделение
- Пневматическое устройство встряхивания стопы
- Автоматический подъем и вывод стоп готовых изделий
- Пробивная оснастка для игл очистки отходов нижнего барабана
- Сенсорный экран высокого разрешения
- Система управления
- Графический интерфейс управления
- Система управления многопоточной насосной связкой
- Независимые приводы механизмов
- Система позиционирования по цветовой метке
- Импортный контроллер движения
