Текстурирующая машина ложного кручения JGT1000M

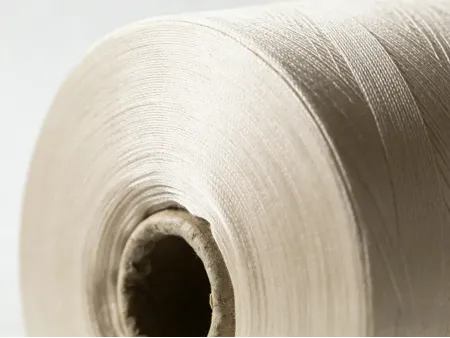

Текстурирующие машины JGT1000VH производят полиэфирную текстурированную пряжу (DTY) из частично ориентированных нитей (POY). Они используют процессы растягивания и ложного кручения для создания малорастяжимой пряжи. При наличии воздушной насадки это оборудование также можно использовать для обработки переплетенных нитей. Такая конфигурация подходит для обработки нитей с плотностью более 200 деньер. Верхний нагреватель длиной 2 метра способствует снижению потребления энергии. Конструкция машины разработана с целью упрощения эксплуатации и оптимизации пути нити. Доступны варианты с одно- и двухременным приводом для разных потребностей обработки.
Керамические направляющие диски для входа и выхода нити повышают плавность прохождения нити при обработке. Мы предлагаем выбрать различные схемы расположения дисков (от 1-4-1 до 1-7-1) в зависимости от производственных потребностей. Для рабочих дисков предлагаются варианты из ПУ и мягкой керамики. Валы W1, W2 и W3 выполнены из кожи и поддерживаются алюминиевыми кронштейнами.
Текстурирующая машина JGT1000VH предназначена для обработки нитей с плотностью более 200 деньер. Такая пряжа используется для изготовления ветровок и курток.
| Кол-во шпинделей | 264 | 288 | 312 | 336 | 360 | |
| Количество секций | 11 | 12 | 13 | 14 | 15 | |
| Установленная мощность (кВт) | Основной привод | 110.5 | 110.5 | 131 | 131 | 137 |
| Нагреватель верхний | 74.8/88 | 81.6/96 | 88.4/104 | 92.5/112 | 102/120 | |
| Нагреватель нижний | 26.4 | 28.8 | 31.2 | 33.6 | 36 | |
| Вспомогательная мощность | Примерно 6 кВт | |||||
| Общая мощность | 217.7/230.9 | 226.9/241.3 | 256.7/272.2 | 265.9/282.7 | 281/299 | |
| Размеры (фиксированный шпулярник) (мм) | M тип | 20440×7800×4160 | 21880×7800×4160 | 23320×7800×4160 | 24760×7800×4160 | 26200×7800×4160 |
| F тип | 20440×7000×4930 | 21880×7000×4930 | 23320×7000×4930 | 24760×7000×4930 | 26200×7000×4930 | |
| Шаг шпинделя | 110 мм | |||||
| Макс. механическая скорость | 1000 м/ мин | |||||
| Применяемый материал / Диапазон плотности нити | Полиэстер/167-333 дтекс (150-300 деньер) | |||||
| Шаг секции | 1440 мм | |||||
| Метод текстурирования с ложной круткой | Тип VIII наслоенных дисков (фрикционная крутка) | |||||
| Макс. скорость ложной крутки | 18000 об/мин | |||||
| Направление крутки | Регулируемое S/Z | |||||
| Основной нагреватель текстурирования (тип M) | Парофазное нагревание на бифениле, 2000/2500 мм | |||||
| Основной нагреватель текстурирования (тип F) | Парофазное нагревание на бифениле, 2500 мм | |||||
| Нагреватель второй термофиксации | Парофазное нагревание на бифениле, 1460 мм | |||||
| Диапазон температуры нагревателя текстурирования | 160-250 ℃ | |||||
| Диапазон температуры нагревателя второй термофиксации | 160-250 ℃ | |||||
| Длина охлаждающей пластины | 2100 мм (естественное охлаждение) | |||||
| Диаметр фрикционного вала | Ø100 мм | |||||
| Диаметр подающего вала | Ø75 мм | |||||
| Диаметр вала замасливателя | Ø75 мм | |||||
| Макс. размер катушки с POY-нитями для подачи | Ø435×250 мм | |||||
| Макс. размер катушки для намотки | Ø250×250 мм | |||||
| Стандартный вес катушки | 5 кг | |||||
| Размер бумажной трубки для намотки пряжи | Ø69×Ø57×290 мм | |||||
- Нагреватель
Верхний нагреватель имеет новую структуру с пониженной рабочей высотой, что облегчает повседневную эксплуатацию и оптимизирует путь нити. Оба нагревателя используют парофазное нагревание и оснащены функцией автоматической обрезки нити при активации системы защиты от перегрева.
- Трансмиссия
Система прямого привода имеет упрощенную конструкцию с одним ваом и одним мотором, облегчая настройку и снижая объем работ по обслуживанию.
- Крутильный узел
Узел ложного кручения оснащен структурой наслоенных дисков типа VIII и может иметь как одно-ременный, так и двух-ременный привод. Он также включает в себя керамические направляющие диски для входа и прорезные диски для выхода нити, что позволяет адаптировать машину под различные потребности обработки. Диски доступны из ПУ и мягкой керамики с возможностью выбрать различные варианты расположения дисков, например, 1-4-1 или 1-7-1.
- Система валов
Кожаные валы W1, W2 и W3 усилены кронштейнами из алюминиевого сплава.
- Шпулярник
Доступны два типа шпулярников: фиксированный и вращающийся.
- Шпулярник
- Катушка с нитями POY
- Модуль переплетения
- Резак нити W1
- Вал W1
- Верхний нагреватель
- Шток подачи нити
- Охлаждающая пластина
- Узел ложного кручения
- Вал W2
- Модуль переплетения
- Нижний нагреватель
- Вал W3
- Датчик нити
- Вал замасливателя
- Фрикционный вал
- Мотальный барабан с канавками
- Тележка
