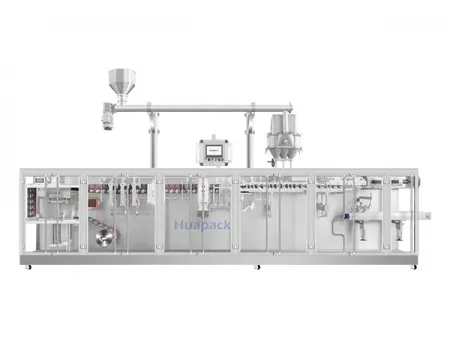

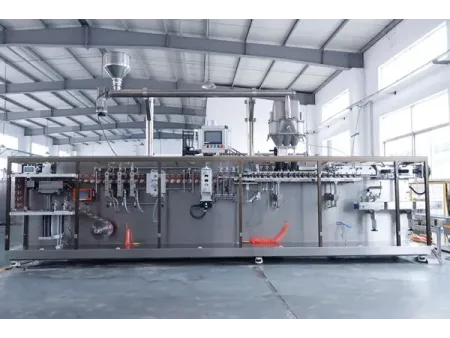

Горизонтальная фасовочно-упаковочная машина для плоских пауч-пакетов с двумя дозирующими головками
Горизонтальная фасовочно-упаковочная машина
Эти машины для упаковки в плоские пауч-пакеты из рулонной плёнки с двумя дозирующими головками объединяют две полноценные упаковочные линии в одной машине. Обе линии работают на общей приводной и управляющей платформе, но выполняют операции параллельно, поэтому формование пакетов и дозирование происходят одновременно в одном горизонтальном узле запайки. Двухрядная конструкция с двумя дозирующими головками позволяет значительно повысить производительность по сравнению с моделями с одной головкой. Такое оборудование подходит для крупносерийного выпуска одного и того же продукта, где важны высокая скорость и стабильная непрерывная работа.
- Размотка плёнки
- Выравнивание плёнки
- Формование пакета
- Узел надреза для лёгкого вскрытия
- Нижняя запайка
- Вертикальная запайка 1
- Вертикальная запайка 2
- Пробивка отверстия для подвеса
- Резка
- Захват пакета
- Двойное раскрытие пакета
- Наполнение
- Термозапайка
- Охлаждающая запайка
- Готовые пакеты
- Вывод готовых пакетов
| Технические характеристики | Параметры плоского пакета (рулонный материал) | 180ND | 240ND | 280ND | 330ND |
| Параметры пакета | Минимальный размер пакета | 60x90мм | 70x130мм | 70x130мм | 70x130мм |
| Максимальный размер пакета | 90x180мм | 120x300мм | 140x300мм | 160x300мм | |
| Объем наполнения | 100мл | 150мл | 200мл | 400мл | |
| Скорость упаковки | ≤100 | ≤120 | ≤100 | ≤90 | |
| Толщина рулонной пленки | 70-150 мкм | 70-150 мкм | 70-150 мкм | 70-150 мкм | |
| Максимальный внешний диаметр рулонной пленки | 500мм | 500мм | 500мм | 500мм | |
| Спецификации машины | Внутренний диаметр сердечника рулонной пленки | 70-80мм | 70-80мм | 70-80мм | 70-80мм |
| Размеры машины (Д × Ш × В) | 3500x970x1450 | 5200x970x1460 | 6500x970x1460 | 7200x970x1460 | |
| Вес машины | 1800кг | 2100кг | 2200кг | 2300кг | |
| Условия эксплуатации | Рабочая температура | ﹣10℃- 50℃ | ﹣10℃- 50℃ | ﹣10℃- 50℃ | ﹣10℃- 50℃ |
| Рабочая влажность | Менее 85% | Менее 85% | Менее 85% | Менее 85% | |
| Источник питания | AC380V, 50HZ | AC380V, 50HZ | AC380V, 50HZ | AC380V, 50HZ | |
| Давление воздуха | 0.6МПа | 0.6МПа | 0.6МПа | 0.6МПа | |
| Расход воздуха | 200л/мин | 300л/мин | 300л/мин | 300л/мин | |
| Мощность основного привода | 5.5кВт | 5.5кВт | 5.5кВт | 5.5кВт |
Раскрытие зип-замка
Пробивка отверстий в пакете
- Отверстие «sombrero» / бабочка
- Круглое отверстие
- Фигурная высечка
- Дуговое отверстие / изогнутый паз
- Евроотверстие
Варианты маркировки
- Термотиснение
- Струйная печать
- Лазерная маркировка
Варианты рисунка шва
- Сетчатый рисунок
- Точечный рисунок
- Гладкий шов
- Вертикальный рифлёный рисунок
Российский производитель пищевой продукции приобрёл машину 240ND для упаковки приправ по 20 г в пакеты саше. После запуска оборудование стабильно работает в ежедневном производстве. Клиент дал положительную обратную связь, при этом серьёзных обращений по сервису не возникало.
