Фальцевально-склеивающая линия (350 м/мин)
Запрос цены
Diana Smart 55/80/115
Смотреть видео

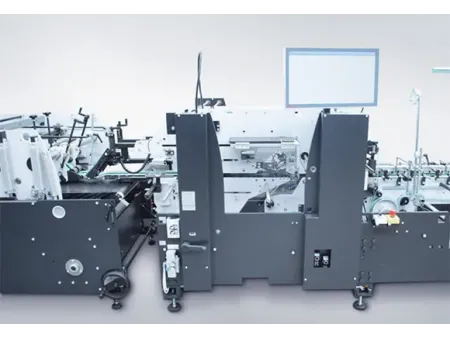

Diana Smart 55/80/115 - полностью автоматическая фальцевально-склеивающая машина, разработанная с использованием немецких технологий. Модель сохраняет ключевые преимущества серии Diana: надежность, высокую производительность и удобство эксплуатации.
Модульная архитектура позволяет адаптировать оборудование к различным условиям производственной площадки. Машина доступна в трех форматах - 55/80/115 (в зависимости от ширины), с максимальной шириной материала до 600 мм и скоростью работы до 450 м/мин.
Технические характеристики
| Макс. скорость | 450 м/мин |
| Плотность материала (цельный картон) | 200 - 600 г/м² |
| Подходящий материал | Микро-гофрокартон типов N/E/F |
| Мин. ширина коробки | 45 мм |
| Макс. ширина коробки | 550 мм (Diana Smart 55) 800 мм (Diana Smart 80) 1150 мм (Diana Smart 115) |
Ключевые особенности

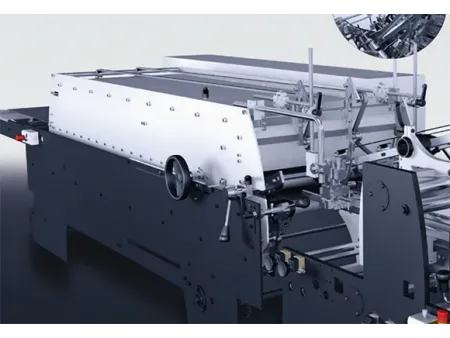

Секция прессования и приемки
- Для моделей 55, 80 и 115 A,B:
- Прижимной ремень шириной 600 мм
- Зона прессования длиной 2,3 м
- Ручная регулировка зон давления
- Мягкие резиновые ремни локального прижима (опциональная функция)
- Для модели 115 C:
- Прижимной ремень шириной 900 мм
- Зона прессования длиной 3 м
- 4 зоны давления с возможностью регулировки
- Мягкие резиновые ремни локального прижима (опциональная функция)
Транспортная секция
- Электронная регулировка скорости
- Линейный модуль выброса (опциональная функция)
- Ручная продольная регулировка верхних и нижних направляющих
- Панель управления с сенсорным экраном
- Оборудована сервоприводами
- Опускание транспортировочных ремней для выброса продукции всех типов и размеров на максимальной скорости
Секция прижима
- Снижает деформацию биговки после складывания
- Ручная регулировка давления с помощь специальных маховиков с операторской и приводной стороны
- Подходит для чувствительных поверхностей картона
- Боковое позиционирование происходит совместно с нижними транспортными направляющими
Секция складывания
- Телескопические роликовые валы слева и справа с возможностью их смещения
- Доступно складывание «слева направо» или «справа налево»
- Откидной нижний центральный транспортер (опциональная функция)
- Съемный или откидной верхний центральный транспортер (опциональная функция)
- Заниженные боковые рамы для удобного доступа
- Возможность ременного складывания для коробок с открытой шириной от 45 мм (опциональная функция)
Модуль Combimodule
- 3 нижних и 5 верхних транспортных направляющих
- Обработка коробок с 4- и 6-точечной склейкой
- Быстрая настройка устройства для обработки коробок с автоматически сложенным дном
- Первый вал обратного складывания расположен в префолдере, а второй вал расположен в модуле Combimodule
- Световые защитные барьеры не ограничивают доступ оператора основным рабочим узлам при обслуживании
Модуль предварительного складывания (префолдер)
- Низкие боковые рамы для легкого доступа к основным компонентам оборудования
- Нижние транспортеры с правой и левой стороны
- Один верхний роликовый вал справа и два верхних роликовых вала слева
- Короткий верхний транспортер со стороны привода (опциональная функция)
- Ременное складывание со стороны привода
- Устройство для коробок с автоматически сложенным дном (опциональная функция)
Модуль Diana Braille
- Инструмент для тиснения шрифтом Брайля может позиционироваться по всей рабочей ширине
- Возможность одновременного использования нескольких инструментов
- Высокая производительность благодаря оптимальному количеству зон тиснения на металлическом листе
- Инструменты для нанесения шрифта Брайля могут настраиваться вне машины
- Точная транспортировка коробок в зоне тиснения
- Системный контроль качества тиснения
- Длина модуля менее 1400 мм независимо от количества инструментов Брайля
Модуль Diana Inspection Control
- 100% контроль печатного изображения
- Контроль отдельных заданных зон с различным разрешением
- Возможность сохранения настроек для повторных заказов
- Сравнение изображения с PDF-файлом предпечатной подготовки
- Автоматический выброс дефектных и перекошенных коробок
- Автоматическое формирование отчетов
- Надежная транспортировка коробок с низким энергопотреблением
Самонаклад с модулем выравнивания заготовок
- Короткое время переналадки менее чем за 60 секунд без демонтажа вала
- Фрикционный самонаклад с регулируемыми ременными направляющими
- Индивидуальный привод для контроля скорости
- Транспортные направляющие регулируются по длине
- Вакуумный самонаклад (опциональная функция)
- Выравнивание может выполняться как по левому, так и по правому краю
- Линейное выравнивание регулируется по бокам для обхода оконных вырезов
- Верхний/нижний центральный транспортер (опциональная функция)
Автоматизированный интерфейс оборудования
- Сенсорный экран управления с простым и интуитивно понятным интерфейсом
- Функция SmartSet positioning - сохранение настроек для повторных заказов (опциональная функция)
- Функция DigiSet - автоматический расчет параметров позиционирования направляющих с возможностью сохранения настроек
- Функция AutoSet - автоматическое позиционирование направляющих на основе конфигурации заготовки
- Система камер для контроля трансферной секции (опциональная функция)
Модуль Diana Feeder
- Непрерывная предварительная подача
- Постоянная высота стопы в самонакладе
- Гарантирует высокую надежность производственного процесса
- Поддерживает специализированные функции для создания высокоскоростного производства
Модуль Diana Packer
- Полностью автоматическая упаковка в транспортные короба
- Упаковка по линиям биговки или клапанам закрытия
- До 5 рядов в одном слое и до 5 слоев в одном коробе
- Производительность до 200 000 коробок в час
- Предварительный расчет параметров настройки для сокращения времени переналадки
- Автоматизированная система контроля параметров коробов (опциональная функция)
