Мельницы для измельчения минерального сырья

Запрос цены

О нас: http://citicheavyindustries.ru/mine-mill.html

Выдающийся мировой поставщик оборудования и услуг в сфере обработки минерального сырья

Вот уже более 60 лет CITIC Heavy Industries (CITIC HIC) предоставляет клиентам по всему миру надежное, энергосберегающее и высокоэффективное оборудование для дробления и измельчения полезных ископаемых, опираясь на свои преимущества в области технологического развития, богатый производственный опыт, строгий контроль качества и высокий уровень обслуживания клиентов.

Наша техническая команда и эксперты по продажам могут помочь вам определить наилучшее решение ваших задач в области обработки полезных ископаемых. Комплексная система обслуживания включает в себя минералогический анализ, подбор мельниц, оптимизацию процесса, проектирование и производство оборудования, установку и ввод в эксплуатацию на месте, поставку запасных частей, обучение процессу эксплуатации и так далее.

Мы понимаем, что высокая эффективность мельниц имеет под собой основания — в конечном итоге имеет значение сочетание процессов проектирования оборудования, оптимизации производственного процесса, выбора материалов и обеспечения качества.

На сегодняшний день компания CITIC HIC в совокупности произвела и поставила более 1550 мельниц общей установленной мощностью 3900 МВт. Наши крупногабаритные мельницы занимают 85% внутреннего рынка горнодобывающей промышленности и экспортируются в более чем 50 стран и регионов. Это означает, что мы являемся ведущим мировым производителем и поставщиком мельниц.

Все предлагаемые нами мельницы сертифицированы в соответствии со стандартами ASTM, NEMA, AGMA, AWS и ANSI, кроме того возможно производство в соответствии с другими международными стандартами или вашими местными стандартами безопасности.

Наши ключевые особенности

Разработчик национальных стандартов для мельниц
Обладатель более 80 патентов, в том числе более 30 патентов на изобретения
Победитель среди демонстрационных предприятий, разработавших мельницы тонкого помола, признанный Национальным министерством промышленности

Технические характеристики

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м 3	т	об/мин	кВт
AG-40×□	4000	1400-3600	17-42	2-6	16.2	220-540
AG-45×□	4500	1600-4100	24-61	3-9	15.3	320-830
AG-50×□	5000	1800-4500	34-83	5-12	14.5	500-1200
AG-55×□	5500	1800-5000	42-112	6-16	13.8	630-1700
AG-61×□	6100	2400-5500	69-152	10-21	13.1	1050-2400
AG-67×□	6700	2600-6000	93-201	13-28	12.5	1500-3300
AG-73×□	7300	2800-6600	120-264	17-37	12	2000-4500
AG-80×□	8000	3200-7200	160-347	22-48	11.4	2800-6200
AG-86×□	8600	3400-7700	197-429	27-60	11	3500-7900
AG-92×□	9200	3700-8300	246-530	34-74	10.7	4500-10000
AG-98×□	9800	3900-8800	296-640	41-89	10.3	5600-12500
AG-104×□	10400	4200-9400	359-770	50-107	10	7000-15400
AG-110×□	11000	4400-9900	422-909	59-127	9.8	8400-19000
AG-116×□	11600	4600-10400	492-1064	69-148	9.5	10000-22000
AG-122×□	12200	4900-11000	580-1246	81-174	9.2	12000-27000

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м 3	т	об/мин	кВт
SAG-40×□	4000	1600-3600	19-42	13-29	16.2	310-710
SAG-45×□	4500	1800-4100	27-61	19-43	15.3	470-1100
SAG-50×□	5000	2000-4500	38-83	27-58	14.5	700-1500
SAG-55×□	5500	2200-5000	51-112	36-78	13.8	960-2200
SAG-61×□	6100	2400-5500	69-152	48-106	13.1	1400-3100
SAG-67×□	6700	2700-6000	93-201	65-140	12.5	2000-4300
SAG-73×□	7300	2900-6600	120-264	84-184	12	2600-5900
SAG-80×□	8000	3200-7200	160-347	112-242	11.4	3600-8100
SAG-86×□	8600	3400-7700	197-429	137-299	11	4600-10000
SAG-92×□	9200	3700-8300	246-530	172-370	10.7	5900-13000
SAG-98×□	9800	3900-8800	296-640	206-446	10.3	7300-16000
SAG-104×□	10400	4200-9400	359-770	250-537	10	9100-20000
SAG-110×□	11000	4400-9900	422-909	294-634	9.8	11000-25000
SAG-116×□	11600	4600-10400	492-1064	343-742	9.5	13000-30000
SAG-122×□	12200	4900-11000	580-1246	405-869	9.2	16000-36000

1. Диаметр мельницы означает диаметр внутри корпуса мельницы, длина мельницы — расстояние между двумя фланцами. Эффективная длина измельчения определяется размерами футеровки и решетки. Эффективный объем — это доступный объем внутри мельницы, за исключением объема футеровок барабана и торцевых футеровок, но с учетом двух разгрузочных конусов.
2. Размер частиц не должен превышать 350 мм.
3. Максимальная загрузка мельницы самоизмельчения помольными шарами — 3% от эффективного объема мельницы, в то время как загрузка мельницы полусамоизмельчения составляет 15% объема.
4. Рабочая скорость обычно составляет 75% от критической скорости мельницы, регулирование частоты вращения с переменной частотой в идеале варьируется в пределах 5%–10% от номинальной скорости.

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м³	т	об/мин	кВт
MQY-09×□	900	1100-2100	0.6-1.2	1-2	34.8-39.5	11-15
MQY-12×□	1200	1600-2900	1.6-2.8	3-5	29.8-33.9	22-45
MQY-15×□	1500	2000-3600	3.2-5.7	6-11	26.5-30.1	55-110
MQY-21×□	2100	2700-5000	9-16	17-30	22.3-25.3	160-315
MQY-24×□	2400	3100-5800	13-24	24-45	20.8-23.6	250-460
MQY-27×□	2700	3500-6500	19-34	35-65	19.6-22.2	380-710
MQY-32×□	3200	4200-7700	32-58	58-108	17.9-20.4	700-1300
MQY-36×□	3600	4500-8600	45-83	84-154	16.9-19.2	1000-1900
MQY-40×□	4000	5100-8800	61-103	108-182	15.6-17.3	1400-2400
MQY-43×□	4300	5500-9400	80-132	141-233	15.0-16.7	1900-3100
MQY-45×□	4500	5800-9800	92-151	163-267	14.7-16.3	2200-3600
MQY-48×□	4800	6100-10400	111-184	196-325	14.2-15.8	2700-4500
MQY-50×□	5000	6400-11000	126-210	223-370	13.9-15.5	3100-5200
MQY-52×□	5200	6700-11300	142-232	250-410	13.6-15.2	3600-6000
MQY-55×□	5500	7100-11500	169-266	298-469	12.9-14.0	4000-6300
MQY-58×□	5800	7400-12000	196-310	319-504	12.6-13.6	4800-7600
MQY-60×□	6000	7700-12500	219-345	356-561	12.3-13.4	5400-8600
MQY-62×□	6200	8000-12600	242-372	371-571	12.1-13.2	5900-9200
MQY-64×□	6400	8200-13000	264-409	406-628	11.9-13.0	6500-10100
MQY-67×□	6700	8600-13500	304-467	467-716	11.7-12.7	7700-11900
MQY-70×□	7000	9000-13600	348-515	485-718	11.4-12.4	8600-12800
MQY-73×□	7300	9400-14000	395-577	570-832	11.2-12.1	10000-14700
MQY-76×□	7600	9800-14600	447-653	644-941	10.9-11.9	11500-17000
MQY-79×□	7900	10200-15000	501-724	675-977	10.7-11.7	12700-18400
MQY-82×□	8200	10600-15500	561-807	756-1088	10.5-11.4	14500-20800
MQY-85×□	8500	11000-16000	625-895	843-1207	10.3-11.2	16400-23600

1. Диаметр мельницы означает диаметр внутри корпуса мельницы, длина мельницы — эффективная длина измельчения.
2. Размер частиц не должен превышать 25 мм.

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м³	т	об/мин	кВт
MQ-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQ-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQ-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQ-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQ-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQ-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQ-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQ-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQ-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQ-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQ-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100
MQ-48×□	4800	5300-7900	89-132	178-265	14.2-15.8	2200-3300
MQ-50×□	5000	5500-8100	100-147	199-293	13.9-15.5	2600-3800
MQ-52×□	5200	5700-8300	112-163	224-326	13.6-15.2	3000-4300
MQ-55×□	5500	6000-8500	132-187	265-375	12.9-14.0	3700-5200

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м³	т	об/мин	кВт
MQG-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQG-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQG-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQG-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQG-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQG-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQG-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQG-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQG-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQG-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQG-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100

Модель	Диаметр барабана	Длина барабана	Эффективный объем мельницы	Максимальная загрузка помольными шарами	Скорость вращения	Мощность двигателя
Модель	мм	мм	м³	т	об/мин	кВт
MB-09×□	900	1400-2200	0.7-1.1	1.5-2.3	29.7-33.5	11-15
MB-12×□	1200	1800-2500	1.6-2.3	3.6-5.0	25.2-28.5	30-37
MB-15×□	1500	2100-3000	3.1-4.5	7-10	22.3-25.2	75-95
MB-21×□	2100	3000-3600	9.1-10.9	20-24	18.7-21.2	175-210
MB-27×□	2700	3600-4500	18.2-22.8	40-50	16.5-18.5	360-450
MB-32×□	3200	4500-5400	32.2-38.7	71-85	14.6-16.6	630-800
MB-36×□	3600	4500-6000	40.8-54.4	90-20	13.8-15.6	1000-1250
MB-40×□	4000	5000-6000	56.7-68.0	125-150	13.0-14.8	1250-1500
MB-43×□	4300	5000-6000	66.0-79.2	145-174	12.5-14.2	1400-1800
MB-45×□	4500	5000-6000	72.6-87.1	160-192	12.2-13.9	1600-2000
MB-47×□	4700	5500-6500	87.4-103.3	192-227	12.0-13.6	1800-2200

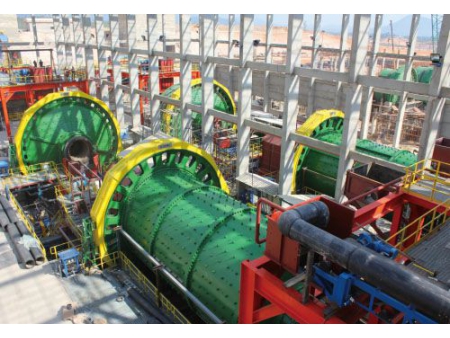

Практические примеры

Мы считаем, что проекты, которые мы выполнили, говорят сами за себя. CITIC HIC спроектировала и предоставила 6 шаровых мельниц самоизмельчения диаметром 12,2 × 11 м (безредукторный привод мощностью 28000 кВт) и 6 переливных шаровых мельниц Ø7,9 × 13,6 м (зубчатый привод мощностью 2 × 9000 кВт) для проекта Sino Iron в Австралии. Для проекта компании Zijin Mining на медном руднике Дуобаошань (Duobaoshan) в провинции Хэйлунцзян мы изготовили и предоставили шаровые мельницы полусамоизмельчения Ø11 × 6,4 м (2 × 9000 кВт) и переливные шаровые мельницы Ø7,9 × 13,6 м (2 × 9000 кВт), которые продолжают надлежащую работу по сей день.

Проект компании Western Mining Group на медном руднике Yulong в Тибете
(высота 4660 м, 60 000 тонн в сутки)

4 шаровые мельницы полусамоизмельчения Ø8,8 ×4,8 м
4 переливные шаровые мельницы Ø6,2 ×10,5 м

Медный рудник Kamoa-Kukula, фаза I и фаза II в ДР Конго
(11 400 т/сут.)

2 переливные шаровые мельницы, Ø6,1 ×9,75 м

Проект Sino Iron в Австралии (240 000 т/сут.)

6 переливных шаровых мельниц, Ø7.9м×13.6м

Проект компании Zijin Mining на медно-золотом месторождении Zijinshan (45 000 т/сут.)

1 шаровая мельница полусамоизмельчения Ø11×5.4м,
1 переливная шаровая мельница Ø7.9×13.6м

Проект China National Gold Group во Внутренней Монголии

Фаза II проекта на медно-молибденовом руднике Wunugetushan (42 000 т/сут.)
1 шаровая мельница полусамоизмельчения Ø11 × 5,4 м
1 переливная шаровая мельница, Ø7,9×13,6 м

China National Gold Group — Tibet Huatailong

Проект в медно-полиметаллическом месторождении Цзяма, Фаза II (40 000 т/сут.)
2 шаровые мельницы полусамоизмельчения Ø10,37 × 5,19 м
2 переливные шаровые мельницы Ø7,32 ×12,50м

Проект JDC Group на молибденовом месторождении (20 000 т/сут.)

1 шаровая мельница полусамоизмельчения Ø10,37 ×5,19 м,
1 переливная шаровая мельница Ø7,32 ×12 м

Проект компании Jiangxi Copper Corporation на медном руднике Dexing (22 500 т/сут.)

1 шаровая мельница полусамоизмельчения Ø10.37×5.19 м,
1 переливная шаровая мельница Ø7.32×10.68 м

Проект Mongolian Erdenet Mining Corporation на медном руднике (20 000 т/сут.)

1 шаровая мельница полусамоизмельчения Ø9,75 ×4,88 м,
1 переливная шаровая мельница Ø6,71 ×9,75 м

Проект Laos Phonesack Group на золотом месторождении (83 000 т/сут.)

6 шаровых мельниц полусамоизмельчения Ø8,8 × 4,8 м,
1 шаровая мельница полусамоизмельчения Ø8,8 ×5,5 м,
6 переливных шаровых мельниц Ø6,2 ×11,5 м

Проект TISCO Group на железном руднике Yuanjiacun (70,000т/сут.)

3 переливные шаровые мельницы Ø7,32×11,28м,
3 переливные шаровые мельницы Ø7,32×12,50 м

Комплексное решение для измельчения минерального сырья

Почему стоит выбрать мельницы CITIC HIC

Высокая экономическая эффективность
Мельницы CITIC HIC признаны продуктом-чемпионом в данной сфере обрабатывающей промышленности Китая. CITIC HIC принимает участие в установлении национальных стандартов мельниц полусамоизмельчения (частичного саомизмельчения) и шаровых мельниц. Компания располагает обширной базой данных, оптимизированными технологическими процессами, передовой концепцией проектирования и 60-летним опытом в разработке и внедрении инновационных технологий.
Высокие показатели эксплуатации
Длительный жизненный цикл нашей продукции обеспечивается за счет соответствия международным стандартам, использования высококачественных материалов, современных технологий обработки.
Низкоуглеродные экологически безопасные процессы
Технология интеллектуального управления в сочетании с износостойкими материалами с длительным сроком службы обеспечивает экологичность производственного процесса.
Высокоэффективное обслуживание
Наша сервисная сеть распространяется по всему миру, а надежная техническая команда, состоящая из опытных профессионалов, готова оказать помощь в любой момент. Мы быстро реагируем на потребности клиентов и обеспечиваем поддержку на протяжении всего жизненного цикла оборудования посредством мониторинга и диагностики в онлайн-режиме, модернизации продукции и постоянного совершенствования процессов.

Производство
Мощность термообработки
В рамках одного процесса мы можем произвести рафинированную расплавленную сталь 900 тонн, стальной слиток весом 600 тонн, литую деталь весом 600 тонн, кованую деталь весом 400 тонн, деталь из серого чугуна весом 200 тонн, деталь из ковкого чугуна весом 150 тонн и литые детали из цветных металлов весом до 20 тонн.
Обслуживание
Пожизненное обслуживание
Благодаря передовым призводственным технологиям и богатому опыту CITIC HIC имеет возможность обеспечить оптимальные эксплуатационные характеристики и производительность в соответствии с индивидуальными потребностями клиентов. Пожизненное обслуживание, предоставляемое нашей компанией, включает в себя установку оборудования, тестирование, техническое обслуживание, ремонт, удаленный мониторинг и диагностику, модификацию и настройку, а также обеспечение гарантии производительности.
