Модуль: XGW

Спецификации:

Температура окружающей среды
Макс. температура: 45℃
Мин. температура: -45℃

Влажность
Макс. средняя относительная влажность
Среднесуточная: ≤ 95%
Среднемесячная: ≤ 90%
Абсолютная высота: ≤ 2000 м

Сейсмостойкость: VIII (сейсмичность)
Относительное давление элегаза: 0.03 МПа (≤20℃)
Ежегодный процент утечки элегаза: ≤0.3‰

Определение огнестойкости на электрической дуге
Номинальный кратковременно допустимый сквозной ток: 20 кА/4 с

Класс IP-защиты
Контейнер с элегазом: IP67
Патрон плавкого предохранителя:
IP67
Металлический корпус: IP4X

Система шин
Сборная шина в элегазовом контейнере:
400 мм²Cu
Заземляющая шина в КРУ с элегазовой изоляцией XGW: 150 мм²Cu

Толщина стенок элегазового контейнера из нержавеющей стали: ≥3.0 мм

Примечание: Если Вам требуется установка наших РУ с элегазовой изоляцией выше, чем на 2000 м (относительно высоты над УМ), пожалуйста, свяжитесь с нами.

Примечание 1: Предохранитель заменяется токоведущим стержнем
Примечание 2: Ограничен высоковольтным предохранителем.
Примечание 3: Основная деталь
SVI-12 отвечает требованиям IEC60056, IEC60129, IEC60265, IEC60298, IEC60420, IEC60694, GB/T11022-1999, GB3906-91, GB1985-89, GB16926-1997, GB38041-90, GB1984-89, GB3309-89, GB3804-2004 и пр.

Компания SOJO обладает многолетним опытом в области разработки и производства КРУ с элегазовой изоляцией XGW. На основе передовых зарубежных технологий и программного обеспечения САПР, мы разработали элегазовое распределительное устройство среднего напряжения, а именно КРУ блока кольцевой магистрали серии XGW. Представляя собой модульный блок, наши распредустройства могут быть легко включены в другие комбинации, предназначены для узлов сетей электропитания, а также различных видов распределительных подстанций.

SJXGN - это главная модульная конструкция КРУ с элегазовой изоляцией XGW. Все части, находящиеся под напряжением и коммутационные аппараты надежно изолированы и помещены в опечатанные и разделенные на секции емкости из нержавеющей стали. Таким образом, распределительное устройство не подвержено влиянию окружающей среды, что обеспечивает его высокую надежность, безопасность, а также исключает необходимость технического обслуживания и ремонта. SJXGN может иметь до 6 блоков переключателей в контейнере с элегазом. Если имеется более 6 блоков, Вы можете подключить различные распределительные шкафы при помощи дополнительного оборудования (изолированной и экранированной расширяемой шины). Такая модульная конструкция подходит для большинства стандартных и нестандартных решений для распределительных сетей.

	Модульная ячейка с выключателем нагрузки
	Модульная ячейка с прямым подключением кабеля
	Модульная ячейка выключателя нагрузки с предохранителем
	Модульная ячейка с вакуумный силовым выключателем

РУ XGW блока кольцевой магистрали с элегазовой изоляцией серии SJXGN состоит из 4 стандартных модулей. Вы можете составить различные виды КРУ или комплектные трансформаторные подстанции с данными модулями.

Применение
КРУ с элегазовой изоляцией XGW предназначены для кабельных сетей распределения электрической энергии (≤ 12 кВ). Это своего рода КРУ среднего напряжения. Данное оборудование с полностью герметичной конструкцией представляет собой полное законченное решение для подключения блоков кольцевой магистрали и распределительной сети с радиальной схемой.

Выключатель нагрузки в сочетании с вакуумным силовым выключателем обеспечивают защиту трансформаторов менее 2000 кВ*А. Вакуумный выключатель предназначен для защиты цепей, а также трансформаторов менее 3000 кВ*А.

Все основное оборудование (коммутационные аппараты, шина, вакуумный выключатель) помещены в герметичный стальной контейнер с элегазом.

Стандартная конфигурация

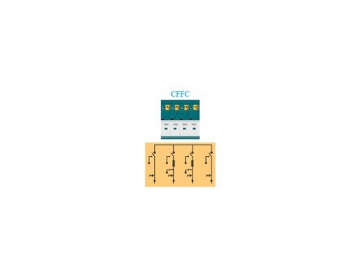

XGW-12 поставляется в 18-ти различных конфигураций:

Каждая модульная ячейка XGW-12 имеет следующую комплектацию:
Блок C: См. Стандартные конфигурации и характеристики модуля выключателя нагрузки
Блок F: См. Стандартные конфигурации и характеристики модуля выключателя нагрузки с предохранителем
Блок V: См. Стандартные конфигурации и характеристики модуля вакуумного силового выключателя

Стандартные модули для XGW-12
