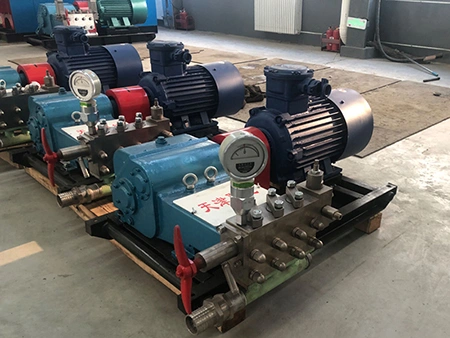

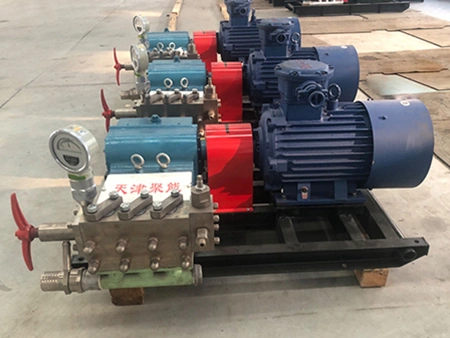

Водонагнетательный насос для угольной промышленности
- Макс. давление: 31.5 МПа
- Макс. расход: 125 л/мин
Поршневой насос серии BZW предназначен для перекачки воды, эмульсий и химических жидкостей с консистенцией, близкой к воде. Он широко используется в угольной промышленности для подачи жидкости под высоким давлением. Данный насос для нагнетания воды особенно подходит для задач с требованиями к мобильности насосных установок и служит надежным источником мощности для оборудования высокого давления. Усовершенствованные модели насосных станций данной серии могут использоваться для перекачки шлама, цементного раствора и других вязких жидкостей.
Насосная головка оснащена предохранительным клапаном с одной стороны и дроссельным клапаном или манометром, а также соединителем для высоконапорного шланга с другой стороны. Такая конфигурация позволяет регулировать рабочее давление системы и предотвращает превышение номинального давления насоса. Насос оснащен системой саморециркуляции. Он отличается безопасностью и надежностью работы, а также удобством эксплуатации.
Применяемые стандарты для насосов высокого давления:
- MT/T 188.2-2000 Станции эмульсионных насосов для угольных шахт – Эмульсионные насосы
- Q/JN001—2022 Серия BZW Насосы для перекачки воды
| Модель | Ед. изм. | | | | | | | | | |
| Номинальный расход | л/мин | 80 | 63 | 125 | 50 | 31.5 | 100 | 50 | 31.5 | |
| Номинальное давление | МПа | 12.5 | 16 | 8 | 20 | 31.5 | 8 | 16 | 25 | |
| Частота работы насоса | ход/мин | 480 | 480 | 480 | 480 | 480 | 480 | 480 | 480 | |
| Диаметр плунжера | мм | 32 | 28 | 40 | 25 | 20 | 35 | 25 | 20 | |
| Ход плунжера | мм | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Кол-во плунжеров | шт. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Кол-во зубьев большой шестерни | шт. | 77 | 77 | 77 | 77 | 77 | 77 | 77 | 77 | |
| Кол-во зубьев малой шестерни | шт. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| Уровень шума | дБ(А) | ≤86 | ≤86 | ≤86 | ≤86 | ≤86 | ≤86 | ≤86 | ≤86 | |
| Объемная эффективность | % | ≥94 | ≥93 | ≥94 | ≥93 | ≥91 | ≥94 | ≥93 | ≥92 | |
| Общая эффективность | % | ≥84 | ≥84 | ≥84 | ≥84 | ≥83 | ≥84 | ≥84 | ≥83 | |
| Габариты | мм | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | |
| Вес | кг | 980 | 980 | 980 | 980 | 980 | 980 | 980 | 980 | |
| Двигатель | Модель двигателя | / | YBK3-180L-4 | YBK3-180L-4 | YBK3-180L-4 | YBK3-180L-4 | YBK3-180L-4 | YBK3-180M-4 | YBK3-180M-4 | YBK3-180M-4 |
| Номинальная мощность | кВт | 22 | 22 | 22 | 22 | 22 | 18.5 | 18.5 | 18.5 | |
| Номинальное напряжение | В | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | |
| Номинальная скорость | об/мин | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | |
| Номинальный КПД | % | 92.6 | 92.6 | 92.6 | 92.6 | 92.6 | 92.6 | 92.6 | 92.6 | |
