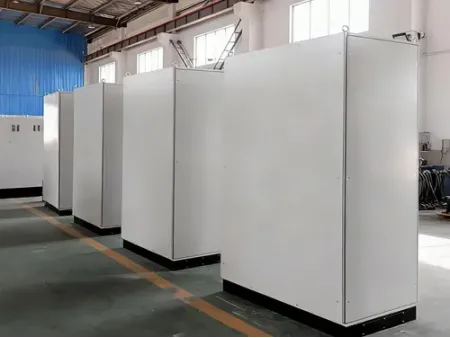

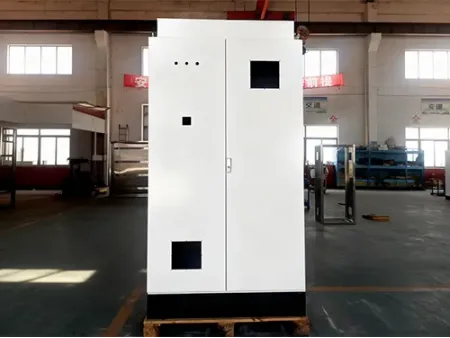

Шкаф управления (Цельная конструкция)

Запрос цены

Веб-сайт: http://controlcabinet-ru.com/1-1-1-control-panel-enclosure.html

Электротехнические шкафы (корпуса и шкафы без оборудования)

Серия CBES

Сертификаты: CE, ISO, IP65, Сертификация стойкости к коррозии (Corrosion Resistance Certification), ARH

Особенности

Монтажная панель изготовлена из оцинкованной стали толщиной 2,5 мм, с U-образными загнутыми краями по 20 мм с обеих сторон для повышения жёсткости и удобства монтажа.
Панель оснащена пластиковыми направляющими для установки спереди; задняя панель фиксируется винтами и может быть открыта с обеих сторон при необходимости.
Внутренняя сторона двери усилена оцинкованной квадратной трубой для повышения прочности и поддержки монтажных полос для электрических компонентов.
Дверь оснащена уплотнителем из полиуретановой пены и герметичным краем, эффективно защищающими от влаги и пыли.
Для двери шкафа используются несущие петли и трёхточечный замок (верх, середина, низ) с возможностью перенастройки открывания влево или вправо; угол открывания — до 130°.
В нижней части шкафа предусмотрены три сменные панели для ввода кабелей, что упрощает их прокладку и перенастройку. Стандартный модульный рисунок отверстий облегчает установку аксессуаров и внутренних компонентов.
Внутри шкафа предусмотрены осветительный прибор, карман для документации, вентилятор и фильтр, обеспечивающие удобное хранение документов и эффективную вентиляцию.
В комплекте идут монтажные стойки и полосы для установки дверей для гибкого монтажа компонентов. Опционально возможны двойные монтажные панели и фиксированные или подвижные основания для большей гибкости установки.

Применение

Широко используется в различных отраслях, включая, но не ограничиваясь:

Промышленное производство: Подходит для управления производственными линиями и оборудования в автомобильной, машиностроительной и электронной промышленности.
Строительная отрасль: Применяется в системах автоматизации зданий и системах управления лифтами.
Энергетика: Используется в энергетических системах, очистных сооружениях, а также в контроле и управлении нефтехимических объектов.

Технические характеристики

Модель	Габариты (мм)			Модель	Габариты (мм)
Модель	В	Ш	Г	Модель	В	Ш	Г
CBES 10060 30	1000	600	300	CBES 18080 30	1800	800	300
CBES 10060 40	1000	600	400	CBES 18080 40	1800	800	400
CBES 10080 30	1000	800	300	CBES 18080 50	1800	800	500
CBES 10080 40	1000	800	400	CBES 18080 60	1800	800	600
CBES 12080 30	1200	800	300	CBES 180100 40	1800	1000	400
CBES 12080 40	1200	800	400	CBES 180100 50	1800	1000	500
CBES 120100 30	1200	1000	300	CBES 180100 60	1800	100	600
CBES 120100 40	1200	1000	400	CBES 180100 80	1800	1000	800
CBES 120120 30	1200	1200	300	CBES 180120 40	1800	1200	400
CBES 120120 40	1200	1200	400	CBES 180120 50	1800	1200	500
CBES 14060 30	1400	600	300	CBES 180120 60	1800	1200	600
CBES 14060 40	1400	600	400	CBES 180120 80	1800	1200	800
CBES 14080 30	1400	800	300	CBES 20060 30	2000	600	300
CBES 14080 40	1400	800	400	CBES 20060 40	2000	600	400
CBES 140100 30	1400	1000	300	CBES 20060 50	2000	600	500
CBES 140100 40	1400	1000	400	CBES 20060 60	2000	600	600
CBES 140120 30	1400	1200	300	CBES 20080 30	2000	800	300
CBES 140120 40	1400	1200	400	CBES 20080 40	2000	800	400
CBES 16060 30	1600	600	300	CBES 20080 50	2000	800	500
CBES 16060 40	1600	600	400	CBES 20080 60	2000	800	600
CBES 16080 30	1600	800	300	CBES 20080 80	2000	800	800
CBES 16080 40	1600	800	400	CBES 200100 30	2000	1000	300
CBES 160100 30	1600	1000	300	CBES 200100 40	2000	1000	400
CBES 160100 40	1600	1000	400	CBES 200100 50	2000	1000	500
CBES 160120 30	1600	1200	300	CBES 200100 60	2000	100	600
CBES 160120 40	1600	1200	400	CBES 200100 80	2000	1000	800
CBES 18060 30	1800	600	300	CBES 200120 40	2000	1200	400
CBES 18060 40	1800	600	400	CBES 200120 50	2000	1200	500
CBES 18060 50	1800	600	500	CBES 200120 60	2000	1200	600
CBES 18060 60	1800	600	600	CBES 200120 80	2000	1200	800

Приведённые размеры носят справочный характер. При нестандартных или индивидуальных требованиях к шкафу производство может быть выполнено в соответствии с техническими спецификациями заказчика.

Стандартная комплектация

Одна оцинкованная монтажная панель
Две монтажные полосы для дверей
Один карман для документов
Две вертикальные монтажные стойки
Одна передняя дверь с задней панелью
Обработка поверхности: фосфатирование и порошковое покрытие, цвет RAL7032/RAL7035 (галечный серый/светло-серый)
Материал: углеродистая сталь Q235 (нержавеющая сталь на выбор)
Толщина двери: 2,0 мм
Толщина корпуса шкафа: 1,5 мм
Толщина оцинкованной монтажной панели: 2,5 мм
Степень защиты: IP56
Варианты материалов: доступна нержавеющая сталь

Концевой выключатель

Вертикальные монтажные стойки

Карман для документов

Провод заземления

Удобна ли установка оборудования внутри шкафа с цельной конструкцией?

Да. Внутренняя часть шкафа оснащена модульными монтажными отверстиями, а расположение вертикальных стоек, направляющих и перекладин обеспечивает чёткие пути прокладки кабелей и модульные отверстия для удобной установки оборудования.

Каков угол открывания двери шкафа с цельной конструкцией?

Дверь обычно открывается до 130°, что обеспечивает удобное обслуживание и эксплуатацию внутреннего оборудования.

Какие материалы доступны для шкафа с цельной конструкцией и какая обработка поверхности?

Доступны углеродистая сталь и нержавеющая сталь. Шкафы из углеродистой стали покрываются порошковой краской после фосфатирования, а шкафы из нержавеющей стали имеют шлифованную поверхность.

Можно ли изготовить стальные шкафы управления серии ES по индивидуальному заказу?

Да. Возможны варианты с различными стилями открывания дверей, нестандартными размерами и внутренними конфигурациями, например, двухслойные двери или наружные двери с закалённым стеклом.
