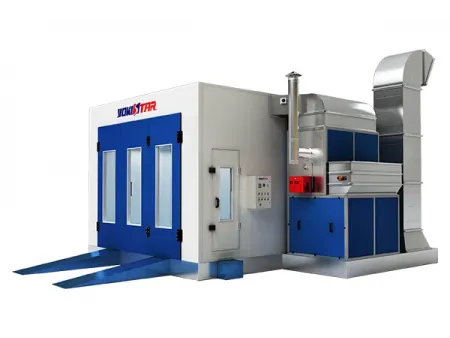

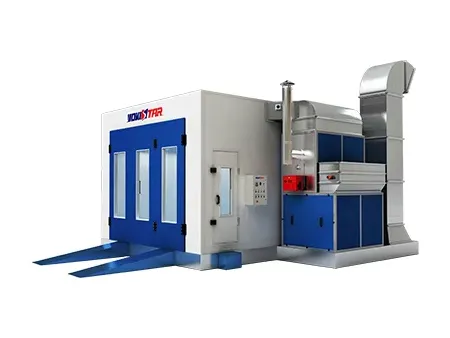

Окрасочно-сушильная камера для легковых автомобилей
Запрос цены
Yubase-O
Вентиляторная группа (Приточная установка)
- Тип двигателя: Двигатель, смонтированный внутри корпуса вентилятора
- Количество: 2 шт.
- Мощность одного двигателя: 3 кВт
- Общая мощность: 6 кВт
- Тип вентилятора: Центробежный вентилятор двустороннего всасывания (YDW-4.5M)
- Общая производительность (расход воздуха): 21 000 м³/ч
Yubase-B
Вентиляторная группа (Приточная установка)
- Тип двигателя: Ременной привод
- Количество: 2 шт.
- Мощность одного двигателя: 3 кВт
- Общая мощность: 6 кВт
- Тип вентилятора: Центробежный вентилятор двустороннего всасывания (TAE-355-H)
- Общая производительность (расход воздуха): 21 000 м³/ч
Yubase-T
Окрасочные камеры Yubase-T используют двигатель с прямым приводом и турбовентилятор одностороннего всасывания, что обуславливает иную внешнюю компоновку агрегатного блока.
Вентиляторная группа (Приточная установка)
- Тип двигателя: Прямой привод
- Количество: 1 шт.
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: Турбовентилятор одностороннего всасывания
- Общая производительность (расход воздуха): 25 000 м³/ч
Основная конфигурация
| Базовая конструкция | |
| Конструкция пола |
|
| Крышка | Сделана из согнутой оцинкованной стали, высотой 300 мм |
| Опорная рама | Изготовлена из оцинкованных квадратных стальных труб размером 40 × 80 мм (Ш × Д) |
| Напольный фильтр | Стекловолоконный фильтр, установленный на раме, класс G3 (EN 779), площадь фильтрации 10,35 м² |
| Корпус кабины | |
| Входная дверь | Трехстворчатая дверь размером 3 000 × 2 600 мм (Ш × В), выполнена из гнутых стальных панелей без внешней кромки, с закаленным стеклом, вставленным в квадратную раму из окрашенной стали. |
| Дверь для персонала | 1 шт., размер 700 × 2 000 мм (Ш × В), с закаленным стеклом, вставленным в квадратную раму из окрашенной стали |
| Стеновая панель | Толщина 50 мм, ширина 1 000 мм, утеплитель EPS и покрытие из окрашенной стальной пластины толщиной 0,326 мм. Конструкция шип-паз; обе стороны покрыты сталью. |
| Кровельная панель | Сделана из гнутой оцинкованной стальной пластины толщиной 0,6 мм |
| Потолочный светильник | По 10 светильников сверху слева и справа. В каждом светильнике по 4 светодиодные лампы PHILIPS 22 Вт, всего 40 ламп |
| Пленум | Высота 450 мм; все запасные части изготовлены из гнутой оцинкованной стали и покрыты белым порошком для длительной эксплуатации. |
| Потолочный фильтр | Опорная сетка из алюминиевого профиля; фильтр средней эффективности, класс F5 (EN779), тип SP-600G |
| Приточные агрегаты | |
| Каркас агрегата | Сделана из гнутой оцинкованной стали толщиной 1,5 мм с соединителями из алюминиевого сплава |
| Управление приточным воздухом | Привод Belimo NMU230 10 Н используется для регулирования объема свежего воздуха |
| Пневматический привод | Управляет воздушным клапаном, открывая или закрывая его, в зависимости от того, находится ли кабина в режиме распыления или сушки |
| Система отопления |
|
| Приточный фильтр | Предварительный фильтр, класс G3 (EN779) |
| Вытяжной агрегат |
| Поставляется без узла двигателя и вентилятора. В комплект входят 4‑м прямой воздуховод, один отвод 90° и один отвод 30° для базовой разводки вытяжки |
| Система управления |
| Включает: манометр, терморегулятор, таймер сушки, счетчик часов, выключатель распыления, переключатель нагрев-распыление, выключатель сушки, переключатель левого света, переключатель правого света, выключатель запуска, выключатель питания, аварийную остановку |
