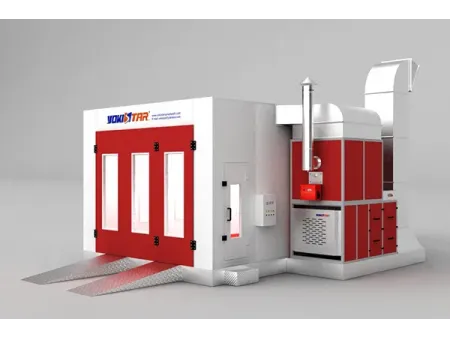

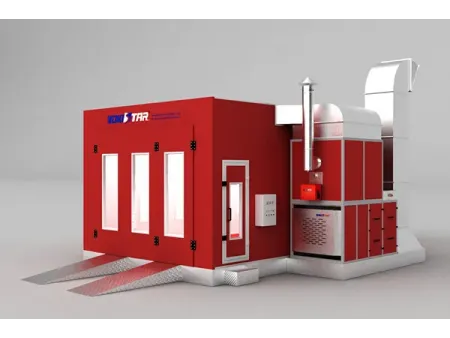

Окрасочно-сушильная камера для легковых автомобилей
Запрос цены
Ojade-O
Вентиляторная группа (Приточная установка)
- Тип двигателя: Двигатель, смонтированный внутри корпуса вентилятора
- Количество: 2 шт.
- Мощность одного двигателя: 4 кВт × 2
- Общая мощность: 8 кВт
- Тип вентилятора: Центробежный вентилятор двустороннего всасывания (YDW-4.5L)
- Производительность (расход воздуха): 25 000 м³/ч
Вентиляторная группа (Вытяжная установка)
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: Центробежный вентилятор двустороннего всасывания (YDW-5.6M)
- Общая производительность (расход воздуха): 20 000 м³/ч
Фильтрация вытяжного воздуха
- Стекловолоконный фильтр: класс очистки G3 (по стандарту EN779), модель PA-50
- Угольный фильтр (на основе активированного угля): гранулированного типа (KC-8.0), установленный в фильтровальную раму M-образного типа
Ojade-B
Вентиляторная группа (Приточная установка)
- Тип двигателя: Ременной привод
- Количество: 2 шт.
- Мощность одного двигателя: 4 кВт × 2
- Общая мощность: 8 кВт
- Тип вентилятора: Центробежный вентилятор двустороннего всасывания (TAE-400-H)
- Производительность (расход воздуха): 25 000 м³/ч
Вентиляторная группа (Вытяжная установка)
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: Центробежный вентилятор двустороннего всасывания (TAE-450-H)
- Общая производительность (расход воздуха): 20 000 м³/ч
Фильтрация вытяжного воздуха
- Стекловолоконный фильтр: класс очистки G3 (по стандарту EN779), модель PA-50
- Угольный фильтр (на основе активированного угля): гранулированного типа (KC-8.0), установленный в фильтровальную раму M-образного типа
Ojade-T
Электродвигатель и вентилятор (приточный агрегат)
- Тип двигателя: прямой привод
- Количество: 1 шт.
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: турбовентилятор с односторонним всасыванием
- Общая производительность по воздуху: 25 000 м³/ч
Электродвигатель и вентилятор (вытяжной агрегат)
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: турбовентилятор с односторонним всасыванием
- Общая производительность по воздуху: 25 000 м³/ч
Фильтрация вытяжного воздуха
- Стекловолоконный фильтр: класс G3 (EN779), модель PA-50
- Фильтр с активированным углем карманного типа: класс F5 (EN779), модель C16-200
Основная конфигурация
| Базовая конструкция | |
| Конструкция пола |
|
| Крышка | Оцинкованная сталь, гнутой формы, высотой 300 мм |
| Опорная рама | Каркас из оцинкованной квадратной трубы 40×80 мм (Ш×Д) |
| Напольный фильтр | Стекловолоконный фильтр на полу, класс G3 (EN779), площадь фильтрации 26,91 м² |
| Корпус кабины | |
| Входная дверь | Трехстворчатая конструкция, 3 000×2 600 мм (Ш×В), каркас из оцинкованной стали с вставками из закаленного стекла |
| Дверь для персонала | Одна единица, 700×2 000 мм (Ш×В), вставка из закаленного стекла в квадратной стальной раме |
| Стеновая панель | Панели EPS толщиной 50 мм и шириной 1 000 мм покрыты 0,426‑мм листом цветной стали; соединение шип-паз, обе стороны облицованы сталью. |
| Кровельная панель | Гнутый оцинкованный лист толщиной 0,6 мм |
| Потолочный светильник | По десять светильников на верхнем левом и правом положении. В каждом светильнике по 4 светодиодные лампы PHILIPS по 22 Вт, всего 40 ламп |
| Боковой светильник | По десять светильников на каждой стене. По 2 светодиодные лампы PHILIPS по 22 Вт в каждом светильнике, всего 20 ламп |
| Пленум | Пленумная камера высотой 450 мм, изготовленная из оцинкованной стали и покрытая порошковой краской для долговечности. |
| Потолочный фильтр | Несущая сетка из алюминиевого профиля с высокоэффективным фильтром F5 (EN779), тип SP-600G |
| Приточные агрегаты | |
| Каркас агрегата | 1,5‑мм оцинкованная сталь, гнутой формы, с трехсторонними соединителями из алюминиевого сплава |
| Управление приточным воздухом | Привод Belimo NMU230 10 Н с воздушным клапаном для регулировки свежего воздуха |
| Пневматический привод | Пневматический привод клапана для открытия/закрытия воздушного клапана при распылении или сушке |
| Система отопления |
|
| Приточный фильтр | Предварительный фильтр, класс G3 (EN779) |
| Вытяжные агрегаты | |
| Каркас агрегата | Оцинкованная сталь толщиной 1,5 мм, гнутой формы, с трехсторонними соединителями из алюминиевого сплава |
| Управление вытяжным воздухом | Ручная заслонка для регулировки воздуха. Оснащена 4‑м прямым воздуховодом, одним коленом 90° и одним коленом 30° |
| Система управления | |
| Включает | манометр, терморегулятор, таймер сушки, счетчик часов, переключатель распыления, переключатель нагрев-распыление, переключатель сушки, переключатель левого света, переключатель правого света, переключатель запуска, выключатель питания и аварийная остановка |
