Безгалогеновые термоусаживаемые трубки
Запрос цены
Модель: CB-HFT(600)
Описание

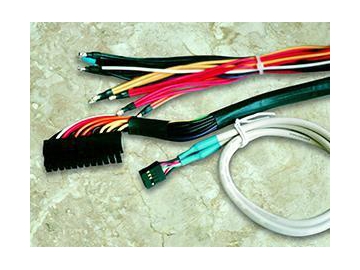

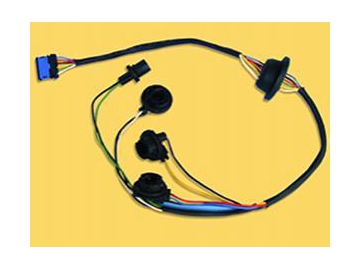

Безгалогенная термоусаживаемая трубка представляет собой одностенную трубку, изготовленную из облученного модифицированного полиолефина с поперечными связями. Благодаря превосходным изоляционным, термостойким характеристикам и устойчивости к высоким напряжениям, она широко используется в качестве изоляционной защитной трубки для проводных соединителей и проводных кабелей в автомобильной, электронной, метрополитенной, строительной, коммуникационной и коммунальной областях.
Коэффициент усадки: 2:1
РазмерРазмер (мм) | При поставке (мм) | После усадки (мм) | ||
Внутренний диаметр (D) | Толщина стенки (T) | Внутренний диаметр (d) | Толщина стенки (t) | |
Ф0.7 | 1.0 0.2/-0.1 | 0.18±0.05 | ≤0.40 | 0.32±0.08 |
Ф0.8 | 1.2 0.2/-0.1 | 0.18±0.05 | ≤0.45 | 0.34±0.08 |
Ф1.0 | 1.5 0.2/-0.1 | 0.18±0.05 | ≤0.60 | 0.36±0.08 |
Ф1.5 | 2.1 0.2/-0.1 | 0.18±0.05 | ≤0.80 | 0.36±0.08 |
Ф2.0 | 2.5 0.2/-0.1 | 0.20±0.05 | ≤1.00 | 0.42±0.08 |
Ф2.5 | 3.0 0.2/-0.1 | 0.22±0.05 | ≤1.25 | 0.46±0.08 |
Ф3.0 | 3.5 0.2/-0.1 | 0.22±0.05 | ≤1.50 | 0.46±0.08 |
Ф3.5 | 4.0 0.2/-0.1 | 0.22±0.05 | ≤1.75 | 0.46±0.08 |
Ф4.0 | 4.6 0.2/-0.1 | 0.22±0.05 | ≤2.00 | 0.46±0.08 |
Ф4.5 | 5.0 0.2/-0.1 | 0.23±0.05 | ≤2.25 | 0.46±0.08 |
Ф5.0 | 5.5 0.2/-0.1 | 0.25±0.05 | ≤2.50 | 0.50±0.08 |
Ф6.0 | 6.5 0.2/-0.1 | 0.25±0.05 | ≤3.00 | 0.55±0.10 |
Ф7.0 | 7.5 0.2/-0.1 | 0.25±0.05 | ≤3.50 | 0.55±0.10 |
Ф8.0 | 8.5 0.3/-0.1 | 0.28±0.06 | ≤4.00 | 0.58±0.10 |
Ф9.0 | 9.5 0.2/-0.1 | 0.28±0.06 | ≤4.50 | 0.58±0.10 |
Ф10 | 10.5 0.3/-0.1 | 0.28±0.06 | ≤5.00 | 0.58±0.10 |
Ф11 | 11.5 0.3/-0.1 | 0.28±0.06 | ≤5.50 | 0.58±0.10 |
Ф12 | 12.5 0.3/-0.1 | 0.28±0.06 | ≤6.00 | 0.58±0.10 |
Ф13 | 13.5 0.3/-0.1 | 0.28±0.06 | ≤6.50 | 0.58±0.10 |
Ф14 | 14.5 0.3/-0.1 | 0.28±0.06 | ≤7.00 | 0.58±0.10 |
Ф15 | 15.5 0.3/-0.1 | 0.28±0.06 | ≤7.50 | 0.58±0.10 |
Ф16 | 16.5 0.3/-0.1 | 0.28±0.06 | ≤8.00 | 0.58±0.10 |
Ф18 | 18.5 0.3/-0.1 | 0.32±0.08 | ≤9.00 | 0.68±0.10 |
Ф20 | 20.6 0.5/-0.2 | 0.32±0.08 | ≤10.0 | 0.68±0.10 |
Ф22 | 22.6 0.7/-0.2 | 0.35±0.08 | ≤11.0 | 0.72±0.12 |
Ф25 | 25.6 0.7/-0.2 | 0.40±0.10 | ≤12.5 | 0.78±0.12 |
Ф28 | 28.6 0.7/-0.2 | 0.40±0.10 | ≤14.0 | 0.78±0.12 |
Ф30 | 30.6 0.7/-0.2 | 0.40±0.10 | ≤15.0 | 0.82±0.12 |
Ф35 | 35.6 0.7/-0.2 | 0.45±0.10 | ≤17.5 | 0.92±0.12 |
Ф40 | 41.0±0.5 | 0.50±0.12 | ≤20.0 | 1.00±0.15 |
Ф50 | 51.0±1.0 | 0.55±0.15 | ≤25.0 | 1.10±0.15 |
Ф60 | 60.5±1.0 | 0.60±0.15 | ≤30.0 | 1.25±0.20 |
Ф70 | 71.0±1.0 | 0.60±0.15 | ≤35.0 | 1.25±0.20 |
Ф80 | 81.0±1.0 | 0.60±0.15 | ≤40.0 | 1.25±0.20 |
Ф90 | 91.0±1.0 | 0.60±0.15 | ≤45.0 | 1.25±0.20 |
Ф100 | 101.0±1.0 | 0.60±0.15 | ≤50.0 | 1.25±0.20 |
Примечание: Другие размеры доступны по индивидуальному заказу.
Изготовление на заказ
Размер: Ф0,7-200 мм, также мы предлагаем услуги по изготовлению трубок по индивидуальным размерам, цветам и толщиной стенок.
Проверяемый элемент | Метод испытания | Харктеристики |
Рабочая температура | UL224 | 125℃ |
Продольная усадка | ASTM D2671 | -5%~ 5% |
Предел прочности | ASTM D638 | ≥10.4МПа |
Относительное удлинение при разрыве | ASTM D638 | ≥200% |
Выдержка в печи с циркуляцией воздуха | 158.0°C/168ч | - |
Прочность на растяжение после теплового старения | ASTM D638 | ≥7.3Мпа |
Относительное удлинение при разрыве после теплового старения | ASTM D638 | ≥100% |
Рабочее напряжение | UL224 | 300В/600В |
Объемное сопротивление | ASTM D2671 | ≥1.0x10¹² · см |
Диэлектрическое напряжение | UL224 | 2500В(60сек), без перебоев |
Тепловой удар | UL224/250°C±3°C/4h | Не промокает, не трескается и не течет |
Концентричность | ASTM D2671 | ≥70% |
- Эта тонкостенная термоусадочная трубка не содержит галогенов и сертифицирована как безвредная для окружающей среды по стандартам RoHS, REACH и SONY.
- Эта тонкостенная термоусадочная трубка очень гибкая и отличается превосходной эластичностью.
- Степень огнестойкости этой тонкостенной термоусадочной трубки соответствует требованиям UL224 VW-1 и F-mark.
- Эта тонкостенная термоусадочная трубка имеет сертификат UL125℃ (E180908).
