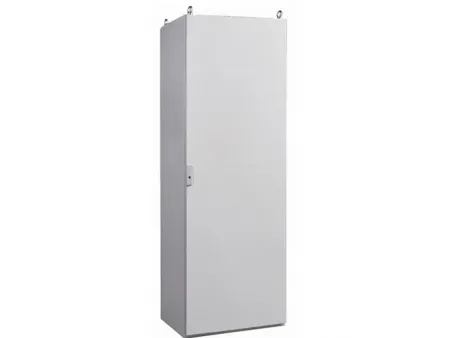

Шкафы управления серии CBPS со сборной каркасной конструкцией (профиль с 9 загибами)

Запрос цены

Веб-сайт: http://controlcabinet-ru.com/1-1-2-control-panel-enclosure.html

Электротехнические шкафы (корпуса и шкафы без оборудования)

Серия CBPS

Сертификация: CE, степень защиты IP65

Шкаф управления серии CBPS выполнен со сварной каркасной конструкцией на основе девятизагибного профиля, изготовленного из высококачественного холоднокатаного стального листа. Каркас полностью сварной, что обеспечивает высокую прочность и отличную жесткость, гарантируя стабильность и долговечность всей конструкции.
Шкаф способен выдерживать нагрузку 200–500 кг, что делает его подходящим для средних серверов или оборудования с высокой плотностью установки, требующего надёжной несущей способности.

Особенности

Управление кабелями Нижняя зона ввода кабелей оснащена тремя сменными панелями, которые можно свободно перемещать. Это упрощает прокладку кабелей и поддерживает внутреннюю проводку аккуратной и организованной.
Цветовые варианты Стандартные цвета шкафа — RAL7032 и RAL7035. Возможна индивидуальная окраска по требованиям заказчика.
Модульная структура Вертикальные стойки и перекладины соединяются защёлками или болтами, поддерживая модульную установку. Внутренние монтажные балки гибко регулируются, позволяя адаптировать шкаф под разные конфигурации оборудования и потребности установки.

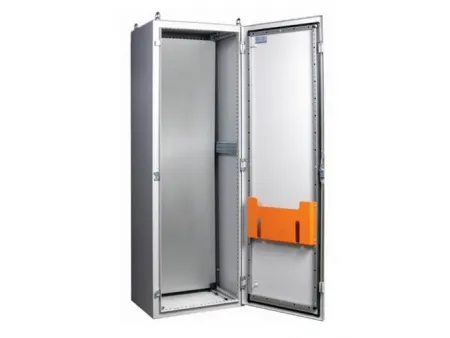

Конструкция дверей Нижний край двери приподнят примерно на 25 мм от пола. Круглые отверстия расположены через каждые 25 мм, повышая жёсткость двери и позволяя устанавливать кабельные пучки или электрические компоненты. Усилительная балка из квадратной трубы на двери фиксируется винтами для удобного снятия.
Съёмные панели Боковые, верхняя и нижняя панели крепятся винтами, что облегчает демонтаж, монтаж и наладку внутреннего оборудования на месте.
Степень защиты Шкаф обеспечивает защиту до IP55 или выше, эффективно предотвращая проникновение пыли и воды и обеспечивая стабильную работу внутреннего оборудования в жёстких условиях эксплуатации.

Применение

Промышленная автоматизация

Используется в промышленной автоматизации для установки ПЛК, частотных преобразователей, сенсорных панелей и других управляющих устройств, обеспечивая стабильную и надёжную поддержку систем автоматизации.

Технические характеристики

Модель	Габариты (мм)			Модель	Габариты (мм)
	В	Ш	Г		В	Ш	Г
CBPS 16060 40	1600	600	400	CBPS 20080 40	2000	800	400
CBPS 16060 50	1600	600	500	CBPS 20080 50	2000	800	500
CBPS 16060 60	1600	600	600	CBPS 20080 60	2000	800	600
CBPS 16080 40	1600	800	400	CBPS 20080 80	2000	800	800
CBPS 16080 50	1600	800	500	CBPS 200100 40	2000	1000	400
CBPS 16080 60	1600	800	600	CBPS 200100 50	2000	1000	500
CBPS 16080 80	1600	800	800	CBPS 200100 60	2000	1000	600
CBPS 18060 40	1800	600	400	CBPS 200100 80	2000	1000	800
CBPS 18060 50	1800	600	500	CBPS 200120 40	2000	1200	400
CBPS 18060 60	1800	600	600	CBPS 200120 50	2000	1200	500
CBPS 18080 40	1800	800	400	CBPS 200120 60	2000	1200	600
CBPS 18080 50	1800	800	500	CBPS 200120 80	2000	1200	800
CBPS 18080 60	1800	800	600	CBPS 22060 40	2200	600	400
CBPS 18080 80	1800	800	800	CBPS 22060 50	2200	600

Стандартная комплектация

Одна оцинкованная монтажная панель
Две монтажные полосы для дверей
Один карман для документации
Две вертикальные монтажные стойки
Осветительный прибор с комплектом выключателя
Одна передняя дверь с задней панелью

Петля

Концевой выключатель

Шина медная

Усилительная ребристая балка PVFU LK

В чем разница между шкафом PS с каркасной коснтрукцией и шкафом типа ES с цельной конструкцией ( в стиле шкафов от Rittal)?

Шкаф PS — это девятизагибной шкаф с каркасной конструкцией. Он оснащён съёмными боковыми панелями, допускает стыковку нескольких шкафов и обеспечивает более высокую несущую способность, хотя его стоимость немного выше.
Шкаф ES, также известный как шкаф с цельной конструкцией из профиля с 5 загибами, выполнен с несъёмными боковыми панелями. Его нельзя стыковать, но он обычно более экономичен.

Какова герметичность шкафа PS с каркасной коснтрукцией?

Поскольку шкаф PS имеет съёмные боковые панели, его герметичность немного ниже, чем у шкафа ES, поэтому он менее подходит для условий, где требуется высокий уровень защиты от пыли и влаги.

Какой рекомендуемый способ установки монтажной панели в шкафе PS?

Рекомендуется метод установки на нижнюю опору. По сравнению с традиционными способами монтажа, это экономит трудозатраты и повышает эффективность установки.
