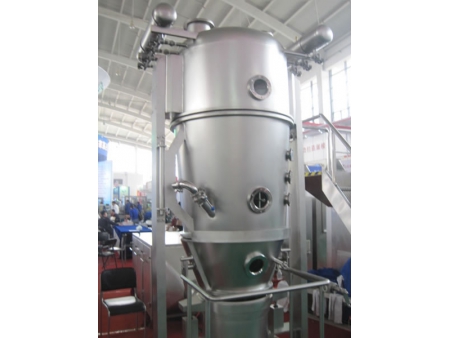

Распылительная сушилка-гранулятор
Применение
Фармацевтика: производство лекарственных препаратов, таблеток и капсул.
Пищевая промышленность: производство какао, кофе, сухого молока, ароматизаторов и т.д.
Другие отрасли: производство пестицидов, удобрений, кормов для животных, красителей и т.д.
Распылительная сушилка-гранулятор предназначена для формирования однородных гранул или порошка из жидкого или пастообразного сырья. Данное грануляционное оборудование оптимально подходит для обработки материалов, чувствительных к воздействию высоких температур. Эффективность данного аппарата в работе почти в два раза превышает эффективность гранулятора кипящего слоя серии FL. Таким образом, влажность готового продукта на выходе из сушилки-гранулятора составляет лишь 0,1%. Коэффициент эффективности грануляции достигает 85%, а диаметр гранул может составлять от 0,2 мм до 2 мм. Обладая усовершенствованной конструкцией, вращающаяся многопоточная форсунка способна распылять жидкости с удельным весом в 1,3 г/cм3.
Технические параметры| Наименование | Ед. изм. | PGL-3B | PGL-5B | PGL-10B | PGL-20B | PGL-30B | PGL-80B | PGL-120B | |
| Скорость испарения влаги | Мин. | кг/ч | 2 | 4 | 5 | 10 | 20 | 40 | 55 |
| Макс. | кг/ч | 4 | 6 | 15 | 30 | 40 | 80 | 120 | |
| Масса загрузки | Мин. | кг | 2 | 6 | 10 | 30 | 60 | 100 | 150 |
| Макс. | кг | 6 | 15 | 30 | 80 | 160 | 250 | 450 | |
| Удельная плотность исходного материала | кг/л | ≤1.30 | |||||||
| Объём рабочей камеры | л | 26 | 50 | 220 | 420 | 620 | 980 | 1600 | |
| Диаметр рабочей камеры | мм | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 | |
| Мощность всасывающего вентилятора | кВт | 4.0 | 5.5 | 7.5 | 15 | 22 | 30 | 45 | |
| Мощность вспомогательного вентилятора | кВт | 0.35 | 0.75 | 0.75 | 1.20 | 2.20 | 2.20 | 4 | |
| Пар | Расход | кг/ч | 40 | 70 | 99 | 210 | 300 | 366 | 465 |
| Давление | MПa | 0.1-0.4 | |||||||
| Мощность электрического нагревателя | кВт | 9 | 15 | 21 | 25.5 | 51.5 | 60 | 75 | |
| Сжатый воздух | Расход | м3/мин | 0.9 | 0.9 | 0.9 | 0.9 | 1.1 | 1.3 | 1.8 |
| Давление | MПa | 0.1-0.4 | |||||||
| Рабочая температура | °C | Комнатная - 130°C (регулируется автоматически) | |||||||
| Влажность продукта на выходе | % | ≤0.5% (в зависимости от исходного материала) | |||||||
| Коэффициент получения гранул | % | ≥99% | |||||||
| Уровень шума | дБ | ≤75 | |||||||
| Вес оборудования | кг | 500 | 800 | 1200 | 1500 | 2000 | 2500 | 3000 | |
| Габариты оборудования | Φ | мм | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 |
| H 1 | мм | 940 | 1050 | 1070 | 1180 | 1620 | 1620 | 1690 | |
| H 2 | мм | 2100 | 2400 | 2680 | 3150 | 3630 | 4120 | 4740 | |
| H 3 | мм | 2450 | 2750 | 3020 | 3700 | 4100 | 4770 | 5150 | |
| B | мм | 740 | 890 | 1110 | 1420 | 1600 | 1820 | 2100 | |
Как подобрать оптимальную модель оборудования:
При наличии 120 кг жидкого сырья I (30% твердого вещества) и 60 кг присадок II, производительность оборудования рассчитывается по формуле: M=mI mII=120кг×30% 60кг=96кг, а продолжительность рабочего цикла: T=120кг/30кг/h=4 ч. По данным таблицы скорость испарения воды соответствует стандартному объёму загрузки. При необходимости в получении двух партий продукта за один рабочий цикл, рекомендуется использовать распылительную сушилку-гранулятор модели PGL-30B.
