Характеристики и преимущества
1. Полностью автоматическая линия для серийного производства профнастила, имеющего широкий спектр применений (в качестве панелей облицовки и кровли, настила для пола и т.д.)
2. Производительность: 20/30/40-45/60 м/мин (опционально).
Благодаря отрезному устройству непрерывного действия и автоматическому листоукладчику производственная линия способна работать со скоростью до 60 м/мин.
3. Платформа кассетного типа для быстрой замены прокатных валков; по запросу клиента профилегибочная машина может иметь двухъярусное исполнение для производства профнастила двух различных типов.
4. Запатентованная конструкция, маркировка CE, соответствие европейским стандартам качества.
5. Оборудование для производства стандартных типов кровельного профнастила всегда доступно в наличии и может быть незамедлительно отправлено заказчику.

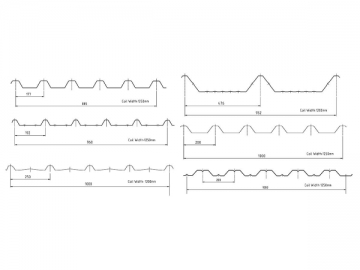

Чертёжи кровельного профнастила

Чертёжи кровельного профнастила

Последовательность производственного процесса
Погрузка рулона (опционально) → разматывание рулона (пассивное/автоматическое) → предварительная резка (опционально) → подача и выравнивание листа → нанесение защитного покрытия (опционально) → профилирование → поперечная резка (гидравлический/электрический привод) → выход готового изделия на рольганг/автоматическая укладка листов в стопы (опционально)

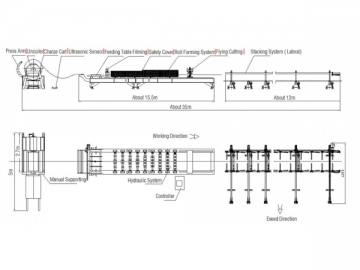

Схема оборудования

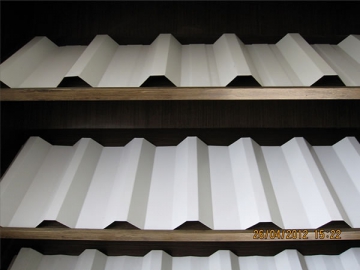

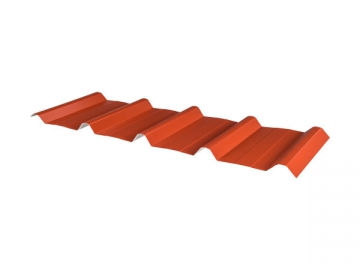

Применение готовых изделий

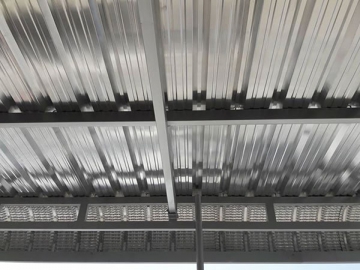

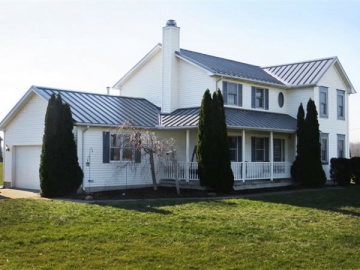

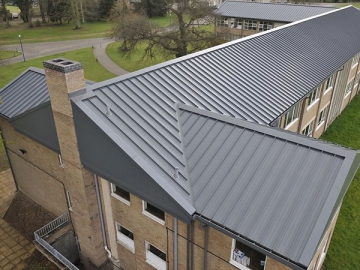

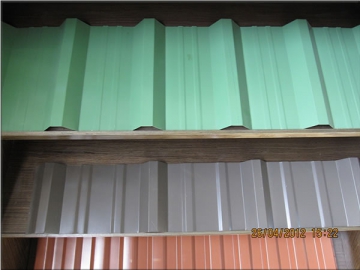

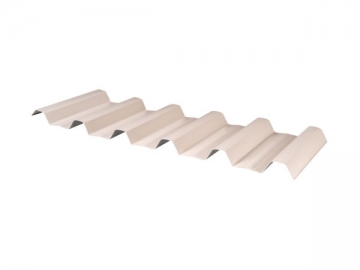

Кровельный профнастил применяется для обустройства кровли и отделки крыш; он наилучшим образом подходит для сооружения скатных крыш с небольшим уклоном и изогнутых крыш.
Профилированные металлические листы с высокими трапециевидными рёбрами жесткости являются превосходным кровельным материалом, поскольку обладают не только потрясающим внешним видом, но и высокой прочностью, продолжительным сроком службы и лёгким весом.

Требования к сырью
Тип сырья: окрашенная/нержавеющая/оцинкованная листовая сталь, листовой алюминий
Толщина листа: 0.3-0.6 мм
Предел текучести материала: 230-300/350/550-675 МПа (опционально)
Ширина листа: 1200/1220/1250 мм

Компоненты линии профилирования металла и их параметры
1. Разматыватель: 5 т/10 т/15 т, электрический привод/гидравлический привод/пассивная размотка (опционально)
2. Система нанесения защитного покрытия: опционально
3. Станция предварительной резки: опционально
4. Система смазки: не требуется

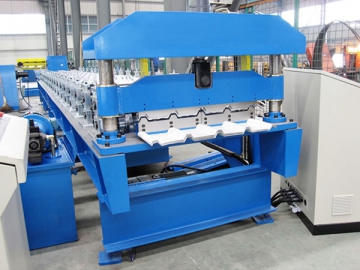

5. Профилегибочная машина: 20/30/45/60 м/мин (опционально)
6. Защитная решетка: опционально

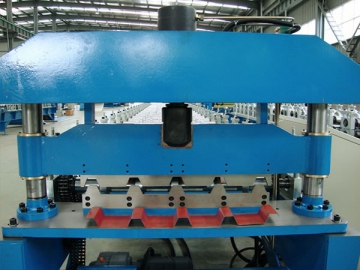

7. Отрезная станция: электрический привод/гидравлический привод (опционально)
8. Приёмный механизм: выходной рольганг/автоматический укладчик листов (опционально)
Автоматический укладчик листов: продольный/поперечный (опционально)
9. Гидравлическая система: привод разматывателя/привод отрезной станции
10. Электрическая система управления: MITSUBISHI/SIEMENS/AMS (опционально или под заказ)

Основные параметры
Состояние оборудования: новое, качество класса "А"
Форма готового изделия: по требованию заказчика
Необходимое количество операторов: 1-2 человека
Питание: 220В/380В/415В/460В, 50/60 Гц, 3 фазы (по требованию заказчика)
Масса оборудования: около 15 т
Габариты (Д*Ш*В): около 25*3*2 м
Транспортировка: один 40-футовый контейнер ( один 20-футовый контейнер)
Цвет исполнения: синий/белый (или по требованию заказчика)
Место производства: Чжэцзян, КНР
Упаковка: стандартная экспортная упаковка
