Дисковые и стержневые магниты SmCo
- Диапазон стандартных размеров: D=1-130 мм, T=0,3-120 мм.
- Максимальные размеры цилиндра: D130×T40 мм, D80×T120 мм.
- Минимальные размеры цилиндра: D1×T0,3 мм.
Важное примечание: Из-за хрупкости материалов SmCo, при работе с чрезвычайно большими диаметрами и малыми подставками, необходимо обеспечивать полную целостность магнита во время сборки. В случае, если ваши требования связаны с большими размерами, рекомендуется обратиться за специализированной консультацией к техническому отделу или отделу продаж компании. Это поможет гарантировать правильное обращение с материалами SmCo и избежать потенциальных проблем при сборке и использовании магнитов больших размеров.

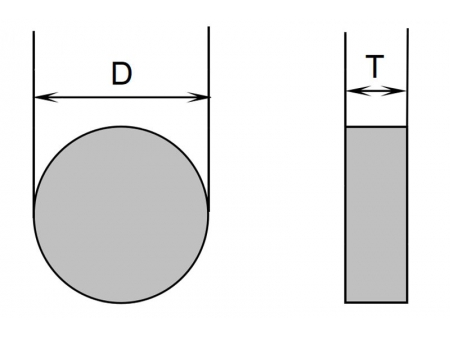

| Цилиндр | |
| Д | 1-130мм |
| T | 0.3-100мм |
| Номер части | ØD (дюйм/мм) | T (дюйм/мм) |
| 12.21.280.00D1 | 0.04 / 1.016 | 0.1 / 2.54 |
| 12.21.280.00D2 | 0.098 / 2.5 | 0.196 / 5 |
| 12.21.280.00D3 | 0.118 / 2.997 | 0.118 / 2.997 |
| 12.21.280.00D4 | 0.196 / 5 | 0.393 / 10 |
| 12.21.280.00D5 | 0.219 / 5.562 | 0.09 / 2.286 |
| 12.21.280.00D6 | 0.25 / 6.35 | 0.2 / 5.08 |
| 12.21.280.00D7 | 0.374 / 9.5 | 0.039 / 1 |
| 12.21.280.00D8 | 0.375 / 9.525 | 0.125 / 3.175 |
| 12.21.280.00D9 | 0.393 / 10 | 0.137 / 3.5 |
| 12.21.280.00D10 | 0.5 / 12.7 | 0.25 / 6.35 |
| 12.21.280.00D11 | 0.669 / 17 | 0.196 / 5 |
| 12.21.280.00D12 | 0.687 / 17.449 | 0.875 / 22.225 |
| 12.21.280.00D13 | 0.75 / 19.05 | 0.375 / 9.525 |
| 12.21.280.00D14 | 0.751 / 19.1 | 0.25/ 6.35 |
| 12.21.280.00D15 | 0.984 / 25 | 0.275 / 7 |
| 12.21.280.00D16 | 1 / 25.4 | 0.5 / 12.7 |
| 12.21.280.00D17 | 1.25 / 31.75 | 2 / 50.8 |
| 12.21.280.00D18 | 1.625 / 41.275 | 2.4 / 60.96 |
| 12.21.280.00D19 | 1.653 / 42 | 2.401 / 61 |
| 12.21.280.00D20 | 2 / 50.8 | 2 / 50.8 |
| 12.21.280.00D21 | 2.007 / 51 | 2.244 / 57 |
| 12.21.280.00D22 | 2.362 / 60 | 3.543 / 90 |
| 12.21.280.00D23 | 3 / 76.2 | 1.7 / 43.18 |
| 12.21.280.00D24 | 3.031 / 77 | 1.771 / 45 |
| 12.21.280.00D25 | 3.228 / 82 | 1.904 / 48.375 |
| 12.21.280.00D26 | 3.5 / 88.9 | 1.9 / 48.26 |
| 12.21.280.00D27 | 3.543 / 90 | 1.929 / 49 |
| 12.21.280.00D28 | 3.968 / 100.8 | 1.039 / 26.4 |
| 12.21.280.00D29 | 4.559 / 115.8 | 1.122 / 28.5 |
| 12.21.280.00D30 | 5 / 127 | 2 / 50.8 |
Цилиндрические магниты SmCo, представленные здесь, всего лишь часть нашего обширного ассортимента стандартных высокотемпературных магнитов. Если вы не нашли желаемые размеры или характеристики в нашем ассортименте, не стесняйтесь обращаться к нам. Мы специализируемся на проектировании и поставке индивидуальных цилиндрических и дисковых магнитов SmCo, которые будут точно соответствовать вашим уникальным потребностям. Наши эксперты готовы помочь вам разработать и получить магниты, идеально подходящие для вашего проекта.
Состоят из самария и кобальта в атомном соотношении 1:5.
| Элемент | Единица | 5 МагнитSmCo |
| Плотность (Д) | Г/см3 | 8.3 |
| Температура Кюри (Tc) | К | 1000 |
| Твердость по Виккерсу (Hv) | МПа | 450-500 |
| Прочность на сжатие (δc) | МПа | 1000 |
| Удельное сопротивление (ρ) | Ом.см | 5～6×10-5 |
| Прочность на изгиб (δb) | МПа | 150-180 |
| Предел прочности (δt) | МПа | 40 |
| Коэфф. теплового расширения (α) | (10-6/℃) | ∥6 ⊥ 12 |
Состоят из самария и кобальта с атомным соотношением 2:17.
| Элемент | Единица | Sm2Co17 Магнит |
| Плотность (Д) | Г/см3 | 8.4 |
| Температура Кюри (Tc) | К | 1100 |
| Твердость по Виккерсу (Hv) | МПа | 550-600 |
| Прочность на сжатие (δc) | МПа | 800 |
| Удельное сопротивление (ρ) | Ом.см | 8～9×10-5 |
| Прочность на изгиб (δb) | МПа | 130-150 |
| Предел прочности (δt) | МПа | 35 |
| Коэфф. теплового расширения (α) | (10-6/℃) | ∥ 8 ⊥11 |
Важно отметить, что упомянутые выше значения предоставлены исключительно в информационных целях и не следует полагаться только на них при принятии решения о использовании данного материала.

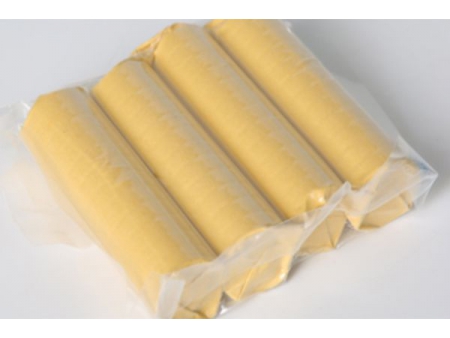

- Упаковка из крафт-бумаги

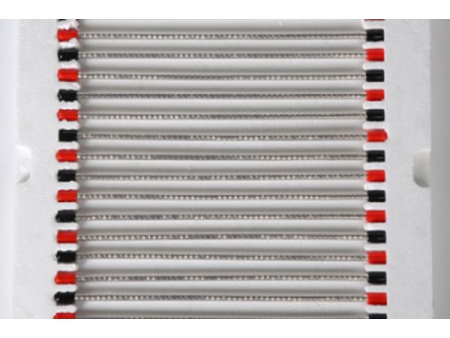

- Упаковка из пластиковых туб

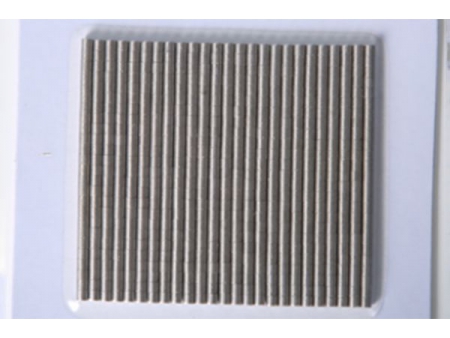

- Скин-упаковка

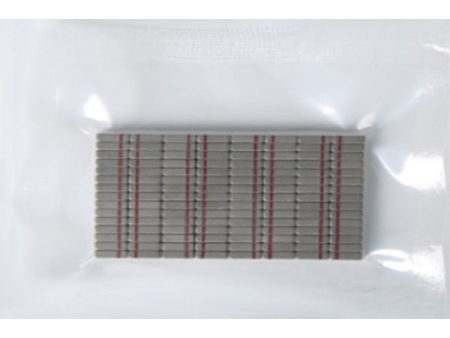

- Вакуумная упаковка

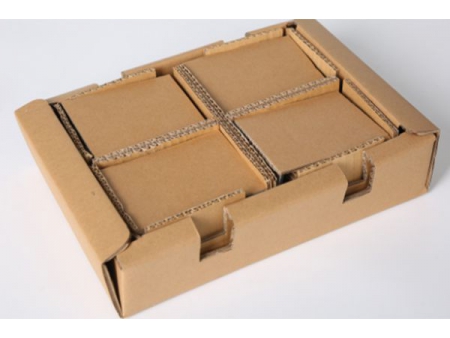

- Коричневая картонная упаковка

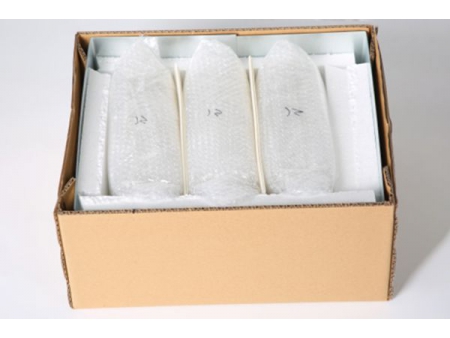

- Пузырчатая упаковка
Помимо стандартных вариантов упаковки, перечисленных выше, NGYC может предложить специализированную упаковку, отвечающую вашим конкретным потребностям.
