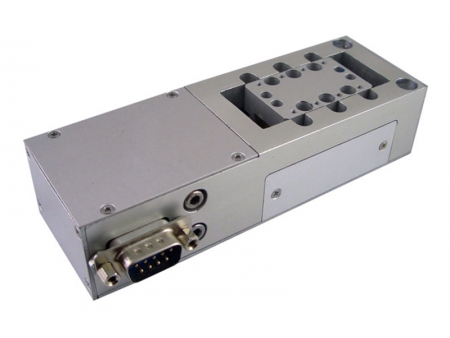

Компактный стол для линейного позиционирования с электроприводом WN260TA30H

Компактный стол для линейного позиционирования с электроприводом WN260TA30H
Компактный стол для линейного позиционирования с электроприводом WN260TA30H
Запрос цены

Компактный стол для линейного позиционирования с электроприводом WN260TA30H предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях, требующих контроля автоматического смещения при обработке, он осуществляет горизонтальное смещение путем электрического управления.

Параметры
Модель WN260TA30H
Перемещение 30 мм
Размер поверхности стола 80×80мм
Грузоподъемность 15кг
Вес 1,5 кг
Разрешение 5мкм (без микрошагового драйвера) 0.25мкм (20 с микрошаговым драйвером)
Максимальная скорость 1мм/сек.
Точность повторного позиционирования 1мкм
Абсолютная точность позиционирования 2.5мкм
Линейность 3мкм
Параллельность движения 4мкм
Продольное колебание 18″
Колебание относительно вертикальной оси 15″
Зазор при обратном ходе 1мкм
Отклонение шага 1мкм
Характеристики
  • Данный координатный стол изготовлен из алюминиевого сплава LY12 , обладает небольшим весом, поверхность обрабатывается методом "черного" анодирования.
  • Высокоточный шариковый винт, ход резьбы - 1мм, пятифазный шаговый двигатель, разрешение 0.25мкм.
  • Перекрестно-роликовая направляющая координатного стола обеспечивает стабильность движения, предполагает боковое регулирование для предварительного натяжения направляющей и уменьшения зазора; может использоваться в многокоординатной системе.
  • Путем фиксации направляющей и опоры уменьшено продольное колебание и колебание относительно вертикальной оси, что эффективно улучшает линейность и параллельность движения.
  • Электродвигатель и шариковый ходовой винт соединены при помощи высококачественной упругой муфты, это позволяет уменьшить эксцентричность и уровень шума.
  • Для управления в замкнутой системе может быть добавлена оптическая сетка, а также сервопривод, что позволяет увеличить скорость при высокой нагрузке.
