Машина для изготовления жестких коробок S460/460C
линия по производству жестких коробок

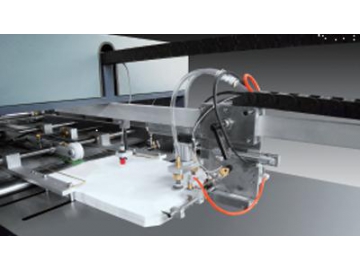

- Устройство автоматической подачи бумаги имеет конструкцию обратной подачи бумаги, имеет пневматическое управление и простую конструкцию.
- Ширина между штабелеукладчиком и подающим столом регулируется и концентрируется по центру без ошибок в работе.
- Двойной ультразвуковой тестер бумаги обеспечивает подачу только одного листа каждый раз.
- Имеется автоматическая система циркуляции, смешивания и склеивания термического клея. Дополнительно можно настроить вискозиметр для клея.
- Клейкая бумажная лента осуществляет автоматическую транспортировку и резку, а также заклеивает четыре угла внутренней картонной коробки за один процесс.
- Вакуумный всасывающий вентилятор под конвейерной лентой предотвращает отклонение бумаги.
- Внутренняя коробка из клееного листа и картона правильно проверяется гидравлическим выпрямителем.
- Формовочная часть коробки может непрерывно оборачиваться, складывать ушки и стороны бумаги и формироваться за один процесс.
- Машина управляется системой PLC. Система фотоэлектрического отслеживания позволяет точно позиционировать бумагу и картон. А неисправности отображаются непосредственно на сенсорном экране для удобной отладки.
- Машина может автоматически диагностировать неисправности и сигнализировать соответственно.
| Параметры | S 460C | S 460 | |
| Размер бумажной упаковки (A*B) | A/мин A/макс B/мин B/макс | 95мм 610мм 180мм 850мм | 95мм 610мм 180мм 850мм |
| Размер картона (C*D) | C D | 600мм 800мм | 600мм 800мм |
| Толщина бумажной пленки | 100-200гсм | 100-200гсм | |
| Толщина картона | 0.8-3мм | 0.8-3мм | |
| Размер готовой коробки (Ширина *Длина*Высота) | мин макс | 100*50*15мм 420*320*120мм | 100*50*15мм 420*320*120мм |
| Глубина загиба кромки | R/мин R/макс | 10мм 100мм | 10мм 30мм |
| Глубина сложения уха | R/мин R/макс | 10мм 125мм | 10мм 125мм |
| Точность позиционирования | ± 0.3мм | ± 0.3мм | |
| Скорость производства | ≤20 листов/мин | ≤25 листов/мин | |
| Высота стопки бумаги | 300мм | 300мм | |
| Высота стопки картона | 1000мм | 1000мм | |
| Электроэнергия | 10кВт / 380В / 3 фазы | 10кВт / 380В / 3 фазы | |
| Расход воздуха | 10 л / мин 0,6 МПа | 10 л / мин 0,6 МПа | |
| Вес машины | 4500кг | 4500кг | |
| Размер машины | Длина 6600 * Ширина 4100 * Высота 2800 мм | Длина 6600 * Ширина 4100 * Высота 2800 мм |
Замечание
1. Максимальный и минимальный размеры ящиков зависят от размера бумаги и качества бумаги.
2. Производительность 20 коробок в минуту. Скорость машины зависит от размеров ящиков.
3. Мы не предоставляем воздушный компрессор.
Условия настройки
1. Площадь ： 14 м x 10 м около 140 м2
2. Персонал ： 1 мастер и 3 оператора
1. Автоматическая машина для изготовления ящиков
2. Автоматическая футеровочная машина
3. Автомат оборота
4. Автоматическая клейкая машина
5. Автоматическая машина для производства стеновых панелей
Условия настройки
1. Площадь：17м x 12м около 200 м2
2. Персонал：1 мастер и 4 оператора
1. Автоматическая машина для изготовления ящиков
2. Конвейер
3. Автоматическая футеровочная машина
4. Оборотная машина
5. Автоматическая клейкая машина
6. Автоматическая машина для производства жестких коробок
7. Подача и сбор
8. Автоматическая упаковочная машина
