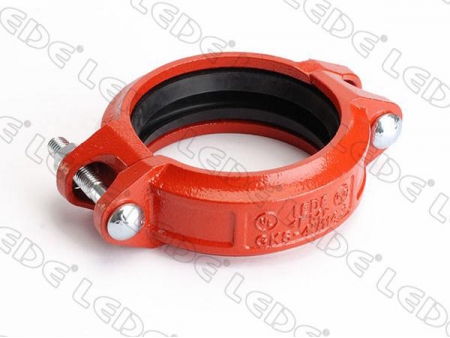

Головка муфтовая гибкая (для тяжелых условий эксплуатации)
Информация о продукте
Гибкие муфтовые головки для систем трубопроводов с пазами предназначены для компенсации контролируемого перемещения в месте соединения. Труба и фитинги, которые соединяются с помощью гибкой муфты, могут расширяться, сжиматься или отклоняться от центральной линии в пределах, установленных стыком муфты с трубой. Тип трубы, толщина стенки, давление, требования к подвешиванию и укладке, а также тип выбранной канавки - все это влияет на величину перемещения. После нарезания канавок на концы трубы натягивается резиновая прокладка, подходящая для конкретной системы. Затем соединительные сегменты накладываются на прокладку и затягиваются гайками и болтами, в результате получается фиксированное и герметичное соединение. Муфты и фитинги отлиты из высокопрочного чугуна, соответствующего стандарту ASTM A536 Grade 65-45-12 (предел текучести при растяжении).
Усиленный режим обеспечивает дополнительную прочность при работе с высоким давлением.
Общие сведения
Конструкция из ковкого чугуна
Бессвинцовая оранжевая краска (возможна оцинковка)
Прокладка муфты: EPDM марки Е (доступен нитрил марки Т для нефтепродуктов)
Аттестации: U, FM, ASTM A536
Эта сверхпрочная муфтовая головка с канавками подходит для систем противопожарной защиты, систем водоснабжения и других технологических систем с более высоким рабочим давлением.
Чертеж в масштабеТехнические характеристики
| Стандартный размер, мм/дюйм | Труба (внешний диаметр), мм/дюйм | Размеры | Болт | Рабочее давление, Psi | ||
| ΦД | Д | В | дюйм/мм | |||
| мм | мм | мм | ||||
| 65 | 76.1 | 101.2 | 144 | 46 | 1/2×2-3/8 (M12×60) | 500 |
| 21/2 | 3 | |||||
| 80 | 88.9 | 117.4 | 157 | 46 | ||
| 3 | 3.5 | |||||
| 100 | 108 | 144.4 | 195 | 50 | 1/2×2-3/4 (M12×70) | |
| 4 | 4.25 | |||||
| 100 | 114.3 | 149.2 | 200 | 50 | ||
| 4 | 4.5 | |||||
| 125 | 133 | 172 | 231 | 50 | 5/8×3-1/8 (M16×80) | |
| 5 | 5.25 | |||||
| 125 | 139.7 | 180 | 235 | 50 | ||
| 5 | 5.5 | |||||
| 125 | 141.3 | 180.4 | 235 | 50 | ||
| 5 | 5.563 | |||||
| 150 | 159 | 203 | 268 | 50 | ||
| 6 | 6.25 | |||||
| 150 | 165.1 | 207 | 273 | 50 | ||
| 6 | 6.5 | |||||
| 150 | 168.3 | 209.4 | 272 | 50 | ||
| 6 | 6.625 | |||||
| 200 | 219.1 | 276 | 347 | 58 | 3/4×4-1/3 (M20×110) | |
| 8 | 8.625 | |||||
Компания LEDE специализируется на разработке и производстве фитингов для трубных систем с резьбой, является ведущим китайским производителем и поставщиком резьбовых муфт, поставляет продукты для соединения труб и управления потоками для систем противопожарной защиты и гидротехнических систем. В каталоге компании представлены муфты различных размеров для систем труб с резьбой, изготовленные в соответствии с сертификатами UL, CE, ISO и др. Компания LEDE, оснащенная полным оборудованием для автоматизации и производственным опытом, предлагает качественные муфты с пазами из ковкого чугуна, а также индивидуальные решения для систем пожаротушения и водоснабжения, основанные на потребностях клиента.
