Гидравлическая буровая установка, CYTC70 (для горнодобывающей промышленности)

Запрос цены

Веб-сайт: http://htdrillingmachine.ru/1-1-5-hydraulic-drilling-jumbo.html

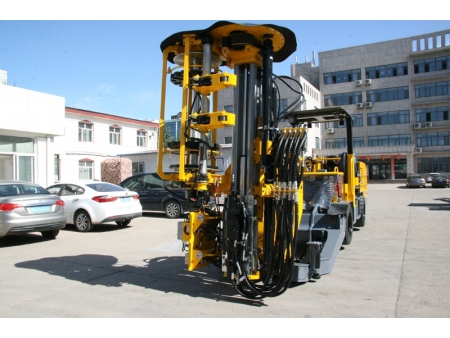

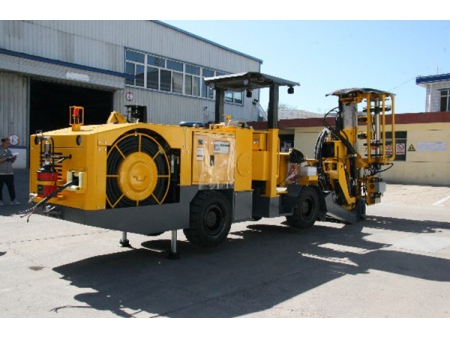

Гидравлическая буровая установка CYTC70 отличается компактной конструкцией, используется в малых и средних шахтах. Благодаря гибкой конструкции данное горнодобывающее оборудование может использоваться для бурения горизонтальных и веерообразных скважин на вертикальной и наклонной плоскости в подземных шахтах или туннелях.

Подземная буровая установка оснащена двойными буровыми долотами, высокоточной системой индикации угла бурения, дистанционно управляемой операционной платформой и высокопроизводительным отбойником, что обеспечивает эффективное, безопасное и быстрое выполнение буровых работ. Благодаря высокопроизводительным сверлам можно значительно повысить точность сверления.

Диапазон сечений: от 3,2×3,2 до 4×4 метра

Детали

Стандартные характеристики

Отбойник
1. Буровая установка оснащена буровым отбойником RD22U/RC2200.
Стрела
1. Предназначена для небольшого сечения
2. Высокая жесткость, производительность и индикация угла

Балка
1. Направляющая балка изготовлена из легкого алюминиевого сплава высокой интенсивности.
2. Направляющая балка покрыта нержавеющей сталью и оснащена износостойким скользящим блоком из ПТФЭ, что позволяет продлить срок службы сверла.

Система управления
1. Оснащен чувствительной к нагрузке системой
2. Автоматическая функция защиты от помех
3. Дистанционное управление электрогидравлическим соотношением
4. Пропорциональное управление сверлением: когда сверло работает на полную мощность, сила удара изменяется пропорционально в соответствии с давлением подачи.

Шасси
1. Полноприводный автомобиль
2. Оснащен четырехцилиндровым трехтактным дизельным двигателем Yanmar
3. Четыре гидравлических цилиндра выравнивания для стабилизации буровой установки

Другие
1. Регулируемая крыша
2. Кабельный барабан
3. Воздушный компрессор с приводом от двигателя
4. Моторный многоступенчатый центробежный насос
5. Рабочий свет

Технические характеристики

Габариты (Д×Ш×В)	8700×1600×2090 (2800) мм
Отбойник	RC2200, RC 22U
Мощность (отбойник)	21 кВт /22 кВт
Общая длина (подача)	2855 мм
Длина буровой штанги	915 мм
Глубина бурения	26 м
Сила подачи	15 кН
Стрела (угол подъема/наклона)	30°/-50°
Горизонтальное бурение	1500 мм
Угол поворота направляющей	±180°
Мощность главного двигателя	75 кВт
Номинальное напряжение	380В (настраиваемое)
Преодолеваемый подъем	14°
Общий вес	15500±100 кг
Длина кабеля	70 м

Внешние размеры буровой установки — вид сбоку

Радиус поворота
