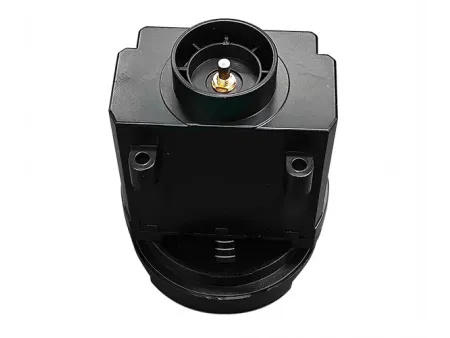

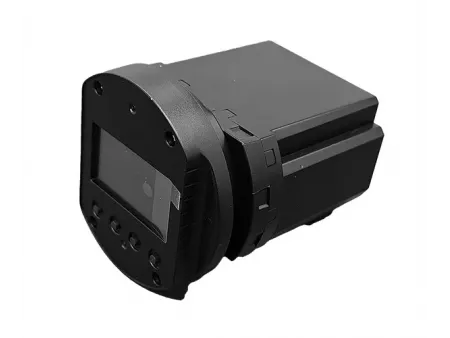

Модуль радарного уровнемера с направленной волной
Радарные датчики уровня
Электронный модуль на основе радара миллиметрового диапазона с направленной волной (Guided Wave Radar), используемый в радарных уровнемерах для жидкостей и сыпучих материалов
Радарный модуль с направленной волной (GWR) работает на основе технологии TDR (временной рефлектометрии) и может комбинироваться с кабельными, стержневыми или коаксиальными зондами для непрерывных измерений с минимальным обслуживанием.
Надежно работает в условиях конденсации, пенообразования, образования отложений, кристаллизации или наличия пара. Каждый электронный модуль GWR уровнемера проектируется с учетом особых условий заказчика для получения стабильных и точных показаний даже при длительной эксплуатации. Кроме того, он подходит для измерения границы раздела двух несмешивающихся жидкостей (интерфейса) или для задач с высоким содержанием паров, оставаясь стабильными при слабом сигнале или воздействии помех. Нелинейная выходная функция позволяет преобразовывать измерительные сигналы в практические данные, такие как объем, вес или расход, обеспечивая гибкое измерение среды в различных технологических процессах.
- Измеряемая среда Уровень и граница раздела (интерфейс)
- Диапазон измерений 0.15-6 м (стержневой или коаксиальный зонд)/0.15-30 м (кабельный зонд)
- Минимальная диэлектрическая проницаемость ≥1.6
- Минимальная толщина интерфейса >50 мм
- Температура рабочей среды От −40°C до 80°C
- Время отклика ≤3 с
- Точность Поверхность: ±3 мм/граница раздела: ±3 мм
- Способ монтажа Резьба G¾/фланец ≥DN25
- Рабочее давление От −100 до 4000 кПа
- Питание Постоянный ток 12-28 В
- Выходные сигналы 4-20 мА/HART
- Класс пылевлагозащиты IP66/IP67
- Взрывозащита Ex d ia ⅡC T6 Ga
- Интерфейс связи 4-20 мА/HART/RS485/TTL/FDT/DTM
- Рабочая температура От −40°C до 200 °C
- Габариты (Д×Ш×В)76.4×76.4×100.4 мм
- Масса Прибл. 400 г
