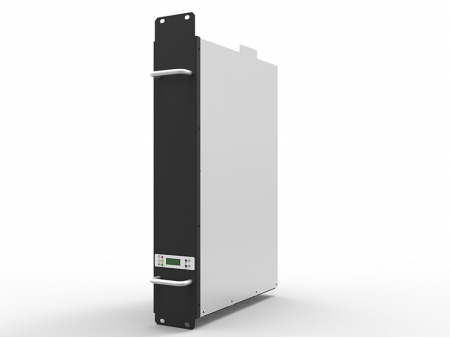

Зарядный модуль это внутренний модуль для зарядных станций DC(кабели), который преобразовывает энергию переменного тока в постоянный ток для того чтобы зарядить электромобили.

Для  соответствия требованиями разных аккумуляторных сборок , зарядный модуль использует трехфазный входной ток, после чего выводит напряжение прямого тока как 200ВDC-500ВDC/300ВDC-750ВDC/150ВDC-1000ВDC, с регулируемым выходом прямого тока. Зарядный модуль оснащен функцией POST( power on self-test – самотестирование при включении питания), защитой от повышения/понижения напряжения входного переменного тока, защитой от выходного перенапряжения, защитой от перенагрева и другими характеристиками.

Пользователь может соединять мульти зарядные модули параллельно с одним кабинетом электроснабжения, мы гарантируем, что наши мульти-соединительные зарядки для электромобилий являются высоконадежными, применимыми, эффективными и требуют минимального технического обслуживания.

Сфера применения

Зарядные модулти могут также использоваться в станциях быстрой зарядки DC для электромобилий и электробусов.
Заметка: Зарядный модуль не применим для встроенных зарядок(внутри машин).

Преимущества

• Высокая плотность мощности позволяет экономить системное пространство. Модули доступны в вариантах мощности: 30 кВт, 40 кВт и 60 кВт.
• Широкое входное напряжение: 260В-530В, разработан с внутренней защитой от перенапряжения.
• Зарядный модуль использует DSP(digital signal processing - цифровая обработка сигнала) технологию управления и полностью контролируется цифровым управлением от входа до выхода.
• Использует технологию соединеного резонанса напряжений плавного переключателя для снижения отклонений энергоустройств.
• Входной THDI  < 3%, коэффициент мощности достигает 0.99, в то время как общая эффективность достигает 97% и выше.
• Широкий диапазон выходного напряжения: 200VDC-500VDC, 300VDC-750VDC, 150VDC-1000VDC (регулируемый), способен соответствовать разным требованиям батарей с различными характерстиками напряжения.
• Низкая пульсация DC оказывает минимальное влияние на срок службы батареи.
• Стандартная конфигурация CAN/RS485 интерфейса связи, позволяет легкую передачу данных дополнительным устройствам.
• Зарядный модуль оборудован внутренней защитой от перенапряжения, аварийной сигнализацией о понижении напряжения, защитными функциями выходного перенапряжения и короткого замыкания.
• Зарядные модули могут быть соединены в параллельной системе для горячей замены и облегченого технического обслуживания. Кроме того, это обеспечивает надежность и возможность использования системы.
• Модуль зарядного устройства полностью выполнен из карбида кремния (SiC), что обеспечивает высокую скорость переключения, низкое сопротивление при включении и устойчивость к высокому напряжению.
• Соответствие стандартам электромагнитной совместимости класса В обеспечивает превосходное подавление помех и широкое применение в жилых помещениях.

Технические параметры
