Регулируемый аксиально-поршневой насос для открытого контура
Запрос цены
Аксиально-поршневой насос с регулируемым рабочим объемом HL-A10VO предназначен для оборудования, работающего в среднем диапазоне давлений. Насос с переменным рабочим объемом сочетает в себе исключительное соотношение мощности к массе и компактную конструкцию, что гарантирует оптимальные эксплуатационные характеристики и эффективное использование рабочего пространства.
- Объем насоса: 10-100 см³/об
- Номинальное давление: 250 бар
- Макс. давление: 315 бар
Технические данные
Размер
Объем насоса
(см³/об)
(см³/об)
Макс. частота вращения
(об/мин)
(об/мин)
nonm
nmax
Макс. объемный расход
(л/мин)
(л/мин)
an=nmax
n=1500 об/мин
Макс. мощность (кВт)
Δp=350 бар
Δp=350 бар
n=nmax
n=1500 об/мин
Подробности
10.5
3600
4320
37
15
16
7
| Геометрический объем | Vg max | см³/об | 10.5 | |
| Макс. частота вращения | при Vg=Vg max | no max | об/мин | 3600 |
| при Vg=Vg max | об/мин | 4320 | ||
| Макс. объемный расход | при n=no max | qvo max | л/мин | 37 |
| при n=1500 об/мин | л/мин | 15 | ||
| Макс. мощность | при n=no max | Po max | кВт | 16 |
| при n=1500 об/мин | кВт | 7 | ||
| Крутящий момент | при Δp=280бар | Tmax | Н·м | 42 |
| при Δp=100бар | T | Н·м | 17 | |
| Жесткость на скручивание приводного вала | Конец вала S | C | Н·м/рад | 9200 |
| Конец вала R | C | Н·м/рад | - | |
| Конец вала U | C | Н·м/рад | 6800 | |
| Конец вала W | C | Н·м/рад | - | |
| Конец вала P | C | Н·м/рад | 10700 | |
| Момент инерции роторной группы | J | кгм² | 0.0006 | |
| Макс. угловое ускорение | a | рад/с² | 8000 | |
| Объем корпуса | V | л | 0.2 | |
| Масса без сквозного привода (прибл.) | m | кг | 8 | |
| Масса со сквозным приводом (прибл.) | - | |||
18
3300
3960
59
27
25
11
| Геометрический объем | Vg max | см³/об | 18 | |
| Макс. частота вращения | при Vg=Vg max | no max | об/мин | 3300 |
| при Vg=Vg max | об/мин | 3960 | ||
| Макс. объемный расход | при n=no max | qvo max | л/мин | 59 |
| при n=1500 об/мин | л/мин | 27 | ||
| Макс. мощность | при n=no max | Po max | кВт | 25 |
| при n=1500 об/мин | кВт | 11 | ||
| Крутящий момент | при Δp=280бар | Tmax | Н·м | 71 |
| при Δp=100бар | T | Н·м | 29 | |
| Жесткость на скручивание приводного вала | Конец вала S | C | Н·м/рад | 11000 |
| Конец вала R | C | Н·м/рад | 14800 | |
| Конец вала U | C | Н·м/рад | 8000 | |
| Конец вала W | C | Н·м/рад | - | |
| Конец вала P | C | Н·м/рад | - | |
| Момент инерции роторной группы | J | кгм² | 0.0009 | |
| Макс. угловое ускорение | a | рад/с² | 6800 | |
| Объем корпуса | V | л | 0.25 | |
| Масса без сквозного привода (прибл.) | m | кг | 11.5 | |
| Масса со сквозным приводом (прибл.) | 13 | |||
28
3000
3600
84
42
35
18
| Геометрический объем | Vg max | см³/об | 28 | |
| Макс. частота вращения | при Vg=Vg max | no max | об/мин | 3000 |
| при Vg=Vg max | об/мин | 3600 | ||
| Макс. объемный расход | при n=no max | qvo max | л/мин | 84 |
| при n=1500 об/мин | л/мин | 42 | ||
| Макс. мощность | при n=no max | Po max | кВт | 35 |
| при n=1500 об/мин | кВт | 18 | ||
| Крутящий момент | при Δp=280бар | Tmax | Н·м | 111 |
| при Δp=100бар | T | Н·м | 45 | |
| Жесткость на скручивание приводного вала | Конец вала S | C | Н·м/рад | 223000 |
| Конец вала R | C | Н·м/рад | 26300 | |
| Конец вала U | C | Н·м/рад | 16700 | |
| Конец вала W | C | Н·м/рад | 19900 | |
| Конец вала P | C | Н·м/рад | - | |
| Момент инерции роторной группы | J | кгм² | 0.0017 | |
| Макс. угловое ускорение | a | рад/с² | 5500 | |
| Объем корпуса | V | л | 0.3 | |
| Масса без сквозного привода (прибл.) | m | кг | 15 | |
| Масса со сквозным приводом (прибл.) | 18 | |||
45
2600
3120
117
68
49
28
| Геометрический объем | Vg max | см³/об | 45 | |
| Макс. частота вращения | при Vg=Vg max | no max | об/мин | 2600 |
| при Vg=Vg max | об/мин | 3120 | ||
| Макс. объемный расход | при n=no max | qvo max | л/мин | 117 |
| при n=1500 об/мин | л/мин | 68 | ||
| Макс. мощность | при n=no max | Po max | кВт | 49 |
| при n=1500 об/мин | кВт | 28 | ||
| Крутящий момент | при Δp=280бар | Tmax | Н·м | 179 |
| при Δp=100бар | T | Н·м | 72 | |
| Жесткость на скручивание приводного вала | Конец вала S | C | Н·м/рад | 37500 |
| Конец вала R | C | Н·м/рад | 41000 | |
| Конец вала U | C | Н·м/рад | 30000 | |
| Конец вала W | C | Н·м/рад | 34400 | |
| Конец вала P | C | Н·м/рад | - | |
| Момент инерции роторной группы | J | кгм² | 0.003 | |
| Макс. угловое ускорение | a | рад/с² | 4000 | |
| Объем корпуса | V | л | 0.5 | |
| Масса без сквозного привода (прибл.) | m | кг | 18 | |
| Масса со сквозным приводом (прибл.) | 24 | |||
60
2700
3140
162
90
65
37
| Геометрический объем | Vg max | см³/об | 60 | |
| Макс. частота вращения | при Vg=Vg max | no max | об/мин | 2700 |
| при Vg=Vg max | об/мин | 3140 | ||
| Макс. объемный расход | при n=no max | qvo max | л/мин | 162 |
| при n=1500 об/мин | л/мин | 90 | ||
| Макс. мощность | при n=no max | Po max | кВт | 65 |
| при n=1500 об/мин | кВт | 37 | ||
| Крутящий момент | при Δp=280бар | Tmax | Н·м | 238 |
| при Δp=100бар | T | Н·м | 95 | |
| Жесткость на скручивание приводного вала | Конец вала S | C | Н·м/рад | 65500 |
| Конец вала R | C | Н·м/рад | 69400 | |
| Конец вала U | C | Н·м/рад | 49200 | |
| Конец вала W | C | Н·м/рад | 54000 | |
| Конец вала P | C | Н·м/рад | - | |
| Момент инерции роторной группы | J | кгм² | 0.0056 | |
| Макс. угловое ускорение | a | рад/с² | 3300 | |
| Объем корпуса | V | л | 0.8 | |
| Масса без сквозного привода (прибл.) | m | кг | 22 | |
| Масса со сквозным приводом (прибл.) | 28 | |||
63
2600
3140
163
95
68
39
| Геометрический объем | Vg max | см³/об | 63 | |
| Макс. частота вращения | при Vg=Vg max | no max | об/мин | 2600 |
| при Vg=Vg max | об/мин | 3140 | ||
| Макс. объемный расход | при n=no max | qvo max | л/мин | 163 |
| при n=1500 об/мин | л/мин | 95 | ||
| Макс. мощность | при n=no max | Po max | кВт | 68 |
| при n=1500 об/мин | кВт | 39 | ||
| Крутящий момент | при Δp=280бар | Tmax | Н·м | 250 |
| при Δp=100бар | T | Н·м | 100 | |
| Жесткость на скручивание приводного вала | Конец вала S | C | Н·м/рад | 65500 |
| Конец вала R | C | Н·м/рад | 69400 | |
| Конец вала U | C | Н·м/рад | 49200 | |
| Конец вала W | C | Н·м/рад | 54000 | |
| Конец вала P | C | Н·м/рад | - | |
| Момент инерции роторной группы | J | кгм² | 0.0056 | |
| Макс. угловое ускорение | a | рад/с² | 3300 | |
| Объем корпуса | V | л | 0.8 | |
| Масса без сквозного привода (прибл.) | m | кг | 22 | |
| Масса со сквозным приводом (прибл.) | 28 | |||
72
2600
3140
187
187
77
45
| Геометрический объем | Vg max | см³/об | 72 | |
| Макс. частота вращения | при Vg=Vg max | no max | об/мин | 2600 |
| при Vg=Vg max | об/мин | 3140 | ||
| Макс. объемный расход | при n=no max | qvo max | л/мин | 187 |
| при n=1500 об/мин | л/мин | 108 | ||
| Макс. мощность | при n=no max | Po max | кВт | 77 |
| при n=1500 об/мин | кВт | 45 | ||
| Крутящий момент | при Δp=280бар | Tmax | Н·м | 286 |
| при Δp=100бар | T | Н·м | 114 | |
| Жесткость на скручивание приводного вала | Конец вала S | C | Н·м/рад | 65500 |
| Конец вала R | C | Н·м/рад | 69400 | |
| Конец вала U | C | Н·м/рад | 49200 | |
| Конец вала W | C | Н·м/рад | 54000 | |
| Конец вала P | C | Н·м/рад | - | |
| Момент инерции роторной группы | J | кгм² | 0.0056 | |
| Макс. угловое ускорение | a | рад/с² | 3300 | |
| Объем корпуса | V | л | 0.8 | |
| Масса без сквозного привода (прибл.) | m | кг | 22 | |
| Масса со сквозным приводом (прибл.) | 28 | |||
85
2500
3000
212
128
89
53
| Геометрический объем | Vg max | см³/об | 85 | |
| Макс. частота вращения | при Vg=Vg max | no max | об/мин | 2500 |
| при Vg=Vg max | об/мин | 3000 | ||
| Макс. объемный расход | при n=no max | qvo max | л/мин | 212 |
| при n=1500 об/мин | л/мин | 128 | ||
| Макс. мощность | при n=no max | Po max | кВт | 89 |
| при n=1500 об/мин | кВт | 53 | ||
| Крутящий момент | при Δp=280бар | Tmax | Н·м | 338 |
| при Δp=100бар | T | Н·м | 135 | |
| Жесткость на скручивание приводного вала | Конец вала S | C | Н·м/рад | 143000 |
| Конец вала R | C | Н·м/рад | 152900 | |
| Конец вала U | C | Н·м/рад | 102900 | |
| Конец вала W | C | Н·м/рад | 117900 | |
| Конец вала P | C | Н·м/рад | - | |
| Момент инерции роторной группы | J | кгм² | 0.012 | |
| Макс. угловое ускорение | a | рад/с² | 2700 | |
| Объем корпуса | V | л | 1 | |
| Масса без сквозного привода (прибл.) | m | кг | 36 | |
| Масса со сквозным приводом (прибл.) | 45 | |||
100
2300
2500
230
150
96
62
| Геометрический объем | Vg max | см³/об | 100 | |
| Макс. частота вращения | при Vg=Vg max | no max | об/мин | 2300 |
| при Vg=Vg max | об/мин | 2500 | ||
| Макс. объемный расход | при n=no max | qvo max | л/мин | 230 |
| при n=1500 об/мин | л/мин | 150 | ||
| Макс. мощность | при n=no max | Po max | кВт | 96 |
| при n=1500 об/мин | кВт | 62 | ||
| Крутящий момент | при Δp=280бар | Tmax | Н·м | 398 |
| при Δp=100бар | T | Н·м | 159 | |
| Жесткость на скручивание приводного вала | Конец вала S | C | Н·м/рад | 143000 |
| Конец вала R | C | Н·м/рад | - | |
| Конец вала U | C | Н·м/рад | 102900 | |
| Конец вала W | C | Н·м/рад | 117900 | |
| Конец вала P | C | Н·м/рад | - | |
| Момент инерции роторной группы | J | кгм² | 0.012 | |
| Макс. угловое ускорение | a | рад/с² | 2700 | |
| Объем корпуса | V | л | 1 | |
| Масса без сквозного привода (прибл.) | m | кг | 36 | |
| Масса со сквозным приводом (прибл.) | 45 | |||
| Размер | Объем насоса (см³/об) | Макс. частота вращения (об/мин) | Макс. объемный расход (л/мин) | Max. power(kw) Δp=350 бар | ||||
| nonm | nmax | an=nmax | n=1500 об/мин | n=nmax | n=1500 об/мин | |||
| 10.5 | 3600 | 4320 | 37 | 15 | 16 | 7 | ||
| 18 | 3300 | 3960 | 59 | 27 | 25 | 11 | ||
| 28 | 3000 | 3600 | 84 | 42 | 35 | 18 | ||
| 45 | 2600 | 3120 | 117 | 68 | 49 | 28 | ||
| 60 | 2700 | 3140 | 162 | 90 | 65 | 37 | ||
| 63 | 2600 | 3140 | 163 | 95 | 68 | 39 | ||
| 72 | 2600 | 3140 | 187 | 108 | 77 | 45 | ||
| 85 | 2500 | 3000 | 212 | 128 | 89 | 53 | ||
| 100 | 2300 | 2500 | 230 | 150 | 96 | 62 | ||
Особенности
- Конструкция с наклонной шайбой Обеспечивает плавную и эффективную работу гидростатического привода в системах с открытым контуром.
- Пропорциональное регулирование расхода Объем расхода изменяется прямо пропорционально скорости вращения и рабочему объему.
- Плавная регулировка потока Бесступенчатое изменение производительности достигается за счет регулировки угла наклона шайбы.
- Надежная система подшипников Конструкция насоса переменной подачи специально разработана для длительного срока службы и стабильной работы в тяжелых условиях эксплуатации.
- Высокие рабочие скорости Способен работать при повышенных оборотах с сохранением стабильности характеристик.
- Оптимальное соотношение мощности к массе Компактные габариты упрощают монтаж, не снижая производительности.
- Низкий уровень шума Специальная конструкция обеспечивает тихую работу оборудования.
- Высокая всасывающая способность Гарантирует эффективный подвод рабочей жидкости для непрерывной работы.
- Расширенные опции управления:
- Электрогидравлическое регулирование давления для точной настройки
- Функция управления мощностью для оптимизации энергопотребления
- Электропропорциональное управление углом наклона шайбы для повышения быстродействия
- Быстрое время реакции Имеет мгновенный отклик системы, что повышает общую эффективность.
Применение

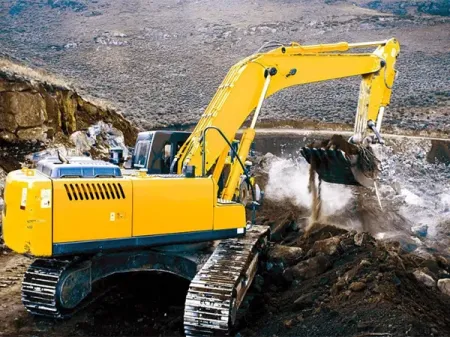

Строительная техника

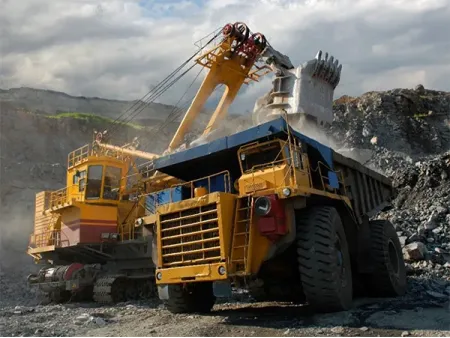

Оборудование для добычи полезных ископаемых
Данный аксиально-поршневой насос гарантирует надежность, точность и гибкость любых ваших гидравлических систем. Давайте найдем лучшее решение для вашего бизнеса вместе. Свяжитесь с нами сегодня!
