Машина SBH150B для производства бумажных пакетов с прямоугольным дном(рулонная подача)
Машина SBH150B для производства бумажных пакетов с прямоугольным дном проектирована для изготовления бумажных пакетов с прямоугольным дном из бумажного рулона или печатной бумаги. Боковое склеивание, формование труб, вырезка труб, фальцовка дна, склеивание дна, формование дна, и выгрузка конечного продукта завершаются в однократном проходе, что делает эту машину идеальной для производства бумажных пакетов от 40 до 50 г/м2. Это тоже идеальная машина для производства бумажных пакетов для пищевых продуктов, сумки для покупки и других обычных типов.
Машина принимает технологии и идеи немецкого машиностроения, включая высокоскоростную систему центрального управления (ЦП), сенсорный экран и сервосистема для регулирования длины пакетов, все для производства пакетов в разных спецификациях. Клиенты могут попросить блок выреза окна и приклеивания пленки, двухслойный блок и печатный блок с 1-4 цветнами, которые будут добавлены в машину SBH150B для производства пакетов с окошком, двухслойных пакетов и пакеов с внутренной печатью, предлагая клиентам лучшую стоимость.

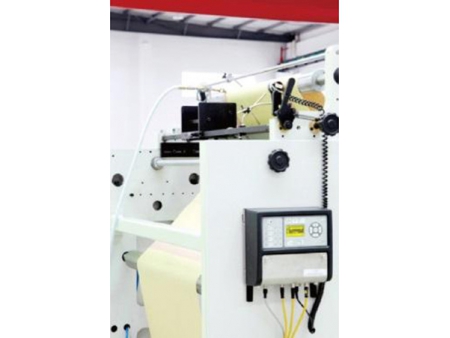

- Система NORDSON для клейкого холодного клея из США

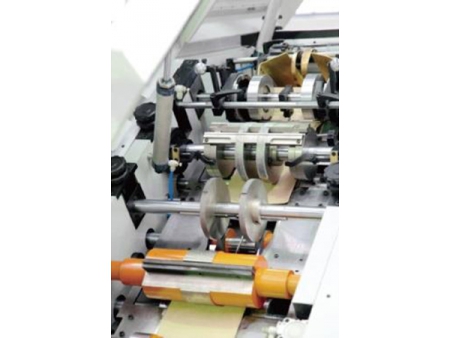

- Часть производства для бумажных пакетов

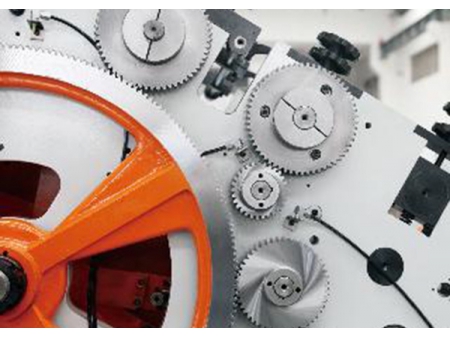

- Механический привод
1. Машина для производства бумажных пакетов с прямоугольным дном снабжена японской сервосистемой Mitsubishi и фотоэлементом SICK для корректировки, чтобы пользователи могли точно отслеживать печатные материалы и как можно свести к времени настройки и пресуппозиции.
2. Машина снабжена электрической системой управления Mitsubishi и контроллером движения Mitsubishi (CPU). Это позволяет интегрировать оптическое волокно для достижения высокой скорости и высокой точности, контроля движения и испытания потока производства. С сенсорным экраном функции операци машин ясны и она имеет отличный интерфейс для пользователей работать с машиной.
3. Машина снабжена системой натяжения и автоматической системой корректировки WEB, эта машина для производства бумажных пакетов может уменьшить количество отходов и повысить эффективность.
4. Аавтоматическая сигнализация при неполадке, снабжена детектором бумаги, что позволяет избежать повреждения машины, вызванного замятиями бумаги.
5. Машина также снабжена автоматической системой смазки и временной количественной системой смазки.

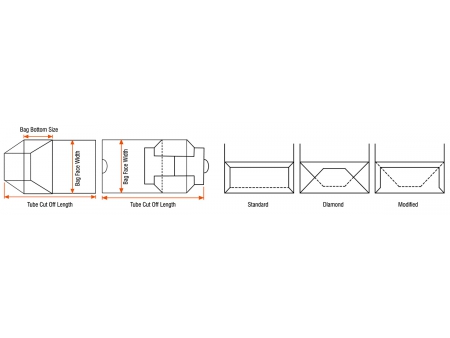

Чертеж пакета
| Технические характеристики | |||||||
| Ширина рулона бумаги (мм) | 280-640 | 280-640 | 405-1050 | 465-1050 | 505-1050 | 610-1310 | 690-1310 |
| Диаметр бумажного рулона (мм) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Диаметр сердечника бумажного рулона (мм) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| Толщина бумаги (г/м²) | 40-135 | 40-135 | 45-150 | 50-150 | 50-150 | 70-150 | 70-150 |
| Длина отрезка рулона (мм) | 191-385 | 191-430 | 280-540 | 280-540 | 280-540 | 368-762 | 368-762 |
| Ширина лицевой стороны пакета (мм) | 80-200 | 80-200 | 120-330 | 150-330 | 150-330 | 200-450 | 210-450 |
| Размер дна пакета (мм) | 50-100 | 45-100 | 70-150 | 70-180 | 90-180 | 90-205 | 120-260 |
| Макс. скорость (пакетов/мин) | 250 | 250 | 230 | 220 | 220 | 150 | 150 |
| Общая мощность (кВт) | 8.75 | 8.75 | 16.5 | 18.9 | 18.9 | 17.9 | 17.9 |
| Вес оборудования (кг) | 5600 | 6500 | 8500 | 9000 | 9000 | 11000 | 11000 |
| Габариты (Д×Ш×В), м | 8.6×2.6×1.96 | 8.6×2.6×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 13×3.9×2 | 13×3.9×2 |
| Три типа нижнего уплотнения | да | да | да | да | да | да (два) | да (два) |
| Сервопривод для обрезки | да | да | да | да | да | с или без | с или без |
| M = устройство с сервоприводом | нет | нет | с или без | с или без | с или без | с или без | с или без |
| Барабан с вакуумным усилителем для формирования дна | нет | нет | да | да | да | да | да |
Модель: SBH150
Ширина рулона бумаги (мм):295-640
Диаметр рулона бумаги (мм): ≤1200
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):40-135
Длина отреза (мм):191-385
Ширина пакета(мм):80-200
Размер дна (мм):50-100
Макс. скорость (шт/мин):250
Общая мощность (кВт):8.75
Вес машины (кг): около 5600
Размер машины ((Д × Ш × В) м): 8.6×2.6×1.96
Три типа уплотнения дна: есть
Серво-резец: есть
пилообразный и лопатный резец: есть
M = Сервомоторное устройство: нет
Дно в форме барабана с помощью вакуума: нет
Модель: SBH290
Ширина рулона бумаги (мм):395-910
Диаметр рулона бумаги (мм): ≤1200
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):50-160
Длина отреза (мм):280-530
Ширина пакета(мм):120-290
Размер дна (мм):70-160
Макс. скорость (шт/мин):220
Общая мощность (кВт):10.25
Вес машины (кг): около 8000
Размер машины ((Д × Ш × В) м): 11.5×3.1×1.96
Три типа уплотнения дна: есть
Серво-резец: есть
пилообразный и лопатный резец: in
M = Сервомоторное устройство: нет
блок производства плоских ручек: нет
Модель: SBH330
Ширина рулона бумаги (мм):420-1050
Диаметр рулона бумаги (мм): ≤1600
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):50-160
Длина отреза (мм):280-530
Ширина пакета(мм):125-330
Размер дна (мм):70-160
Макс. скорость (шт/мин):230
Общая мощность (кВт):14.5
Вес машины (кг): около 8500
Размер машины ((Д × Ш × В) м): 11.5×3.1×1.96
Три типа уплотнения дна: есть
Серво-резец: есть
пилообразный и лопатный резец: есть
M = Сервомоторное устройство: w/o
Дно в форме барабана с помощью вакуума: есть
Модель: SBH330B
Ширина рулона бумаги (мм):465-1050
Диаметр рулона бумаги (мм): ≤1600
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):50-160
Длина отреза (мм):280-530
Ширина пакета(мм):160-330
Размер дна (мм):70-180
Макс. скорость (шт/мин):220
Общая мощность (кВт):14.5
Вес машины (кг): около 9000
Размер машины ((Д × Ш × В) м): 11.5×3.1×1.96
Три типа уплотнения дна: есть
Серво-резец: есть
пилообразный и лопатный резец: есть
M = Сервомоторное устройство: w/o
Дно в форме барабана с помощью вакуума: есть
Модель: SBH450
Ширина рулона бумаги (мм):618-1310
Диаметр рулона бумаги (мм): ≤1600
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):70-160
Длина отреза (мм):368-762
Ширина пакета(мм):200-450
Размер дна (мм):90-180
Макс. скорость (шт/мин):160
Общая мощность (кВт):18.8
Вес машины (кг): около 11000
Размер машины ((Д × Ш × В) м): 13×3.9×2
Три типа уплотнения дна: есть
Серво-резец: нет
пилообразный и лопатный резец: есть
M = Сервомоторное устройство: w/o
Дно в форме барабана с помощью вакуума: есть
Модель: SBH450B
Ширина рулона бумаги (мм):618-1310
Диаметр рулона бумаги (мм): ≤1600
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):70-160
Длина отреза (мм):368-762
Ширина пакета(мм):200-450
Размер дна (мм):90-205
Макс. скорость (шт/мин):160
Общая мощность (кВт):18.8
Вес машины (кг): около 11000
Размер машины ((Д × Ш × В) м): 13×3.9×2
Три типа уплотнения дна: есть
Серво-резец: нет
пилообразный и лопатный резец: есть
M = Сервомоторное устройство: w/o
Дно в форме барабана с помощью вакуума: есть
| Опциональные комплектующие | |||||||
| Блок для резки окон с сервоприводом DC01/DC02 | да | да | да | да | да | да | да |
| Сервопривод для заклейки и ламинирования пленки TM01/TM02 | да | да | да | да | да | да | да |
| Блок нанесения заплаты на вырубной ручке PAV02C | да | да | да | да | да | да | да |
| Двухслойный блок DL01/DL02/DL03 | да | да | да | да | да | да | да |
| 1-4-цветный флексографский печатный блок | да | да | да | да | да | да | да |
| Устройство для изготовления витых ручек | да | да | да | да | да | да | да |
| Устройство для изготовления внутренней плоской ручки | нет | нет | да | да | да | да | да |
