• Диаметр отверстия: DN100-DN400мм
• Объемная скорость потока: 70-3600м3/ч
• Напор: 3-75m
• Скорость вращения: 1450-2900об/мин
• Мощность привода: 2.2-55кВт
• Рабочая температура: ≤200°C
• Конструкция: горизонтальный, центробежный, консольный, одноступенчатый, одностороннее всасывание

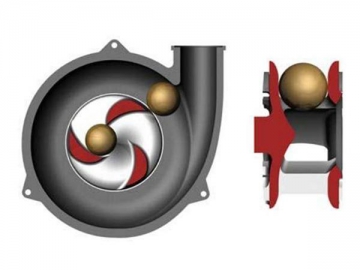

Насосы серии ZG имеют закрытое рабочее колесо с тремя лопастями, которые расширяют проточный канал насоса, что обеспечивает насосам этой серии высокую производительность и отсутствие закупориваний. Кроме того, проточная часть данных насосов сделана из износостойкого сплава с высоким содержанием хрома, поэтому они пригодны для перекачки мелкой гальки, глинистых растворов и шлама с большими твердыми частицами. Максимальная плотность транспортируемого шлама составляет 50%.

Горизонтальные центробежные насосы серии ZG в основном используются при дноуглубительных работах, в добыче песка, разработке месторождений, обогащении угля, плавке металлов, очистке каналов. Насосы этой серии также применяются на алюминиевых заводах при перевозке смесей высокотемпературных и легких кристаллов, на цементных заводах при перевозке цементных масс и др.

• Насос обладает мноступенчатой одинарной конструкцией, направление выхода насоса может регулироваться в пределах 360 градусов, что обеспечивает удобство сборки и разборки.
• Проточная часть насоса (корпус насоса, передний бронедиск, задний бронедиск, рабочее колесо) изготовлена из A05 с высоким содержанием хрома для обеспечения износоустойчивости при плохих рабочих условиях.
• Для герметизации вала насоса используется сальниковое уплотнение. Сальниковая камера подвергается очистке водой под высоким давлением для обеспечения нормального функционирования насоса.
• Подшипниковый узел имеет цилиндрическую конструкцию, что удобно при регулировании промежутка между колесом и передним бронедиском. Таким образом обеспечивается эффективность транспортной среды. Во время профилактического ремонта подшипникового узла его можно полностью разобрать и смазать маслом.
• Корпус насоса и крышка насоса соединены крепежным кольцом, что обеспечивает удобство сборки и разборки, сливное отверстие может регулироваться на 360 градусов в зависимости от места проведения работ.

Учитывая, что серия насосов ZG часто используется на борту судна или под водой, когда с нами связываются клиенты, мы стараемся предоставить полностью укомплектованные насосные системы, которые готовы к установке в трюмах, тем самым мы экономим время установки и возможные расходы.

Благодаря нашему многолетнему опыту к настоящему времени мы разработали три вида конструкций центробежных насосов, которые обычно включают в себя головку насоса, бортовой редуктор, высокоэластичную муфту, дизельный привод и другие компоненты. В зависимости от конструкции насосы имеют разное применение:

1. Центробежный насос с опорой
Это наиболее популярный вид. Корпус насоса, редуктор, привод и другие части насоса прочно закреплены благодаря опоре, что обеспечивает структурную устойчивость. Данный тип насоса используется в дноуглубительных снарядах маленького размера.

2. Центробежный насос с встроенным редуктором
Этот вид центробежного насоса предназначен для больших дноуглубительных снарядов. Для облегчения конструкции насоса мы убрали опору и специально изготовили редуктор и дизельный привод на одном подшипнике. Таким образом, корпус насоса, редуктор и дизельный привод являются одним целым.

Грузоподъемность дноуглубительного снаряда ограничена, в связи с чем благодаря более легкой конструкции по сравнению с другими насосами с аналогичной пропускной способностью эффективность его использования возрастает.

3. Погружной насос с 30-метровой глубиной всасывания
Наиболее часто встречающаяся проблема при дноуглубительных работах – это высота песчаного дна, поднятого на поверхность воды, которая иногда может превышать глубину всасывания обычного горизонтального центробежного насоса для добычи песка 15-20м. Использование обычного погружного насоса приведет к быстрой перегрузке электропривода, наполнению водой или другим рискам.

Погружной насос был разработан для решения этих проблем. Его максимальная глубина всасывания превышает 30м, обеспечивая безопасность, стабильность и долговечность.

Чтобы приспособить корпус насоса к подводным работам мы изменили его опору, а также использовали специальный подшипник и 3-слойную герметичную структуру для защиты подшипникового узла от влияния воды.

Рекомендации: При глубине работы насоса 20м требуется всасывающая труба длиной как минимум 30м. Это снизит давление всасывания и приведет к низкой эффективности всасывания песка. Чтобы избежать данной проблемы, мы рекомендуем устанавливать погружной насос рядом с песчаной отмелью, что повысит давление всасывания.
