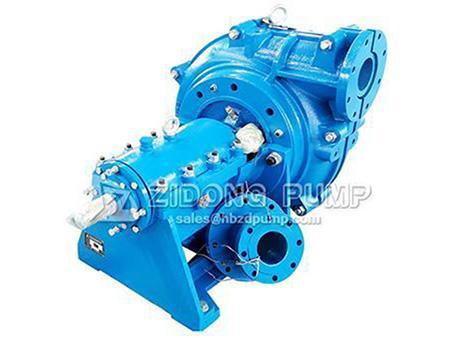

Горизонтальный центробежный насос серии ZJ

Запрос цены

О нас: http://slurry-pumps.ru/1-7-horizontal-centrifugal-pump-zj-series.html

Объемная скорость потока: 12-5040м3/ч
Напор: 5-118m
Мощность привода: 60-600кВт
Материал подкладки: высокохромистый сплав износостойкого металла
Диаметр отверстия: DN25-DN400
Скорость вращения: 300-3800об/мин
Рабочая температура: ≤80℃
Конструкция: одноступенчатый, одностороннее всасывание, консольный, центробежный, горизонтальный

Описание

Центробежные насосы серии ZJ представляют собой улучшенную версию насосов ZHH и ZH серий. Особенностями этих насосов являются увеличенный диаметр рабочего колеса, более легкая пластина, увеличенные ребрышки на поверхности корпуса и крышки насоса, что обеспечивает более устойчивое положение насоса.

Насосы данной серии используются для перекачивания абразивного и коррозийного шлама с содержанием твердых частиц. Также широко применяются в электроэнергетике, металлургии, угольной промышленности, строительстве, химической промышленности и других отраслях.

Конструкция

Характеристики

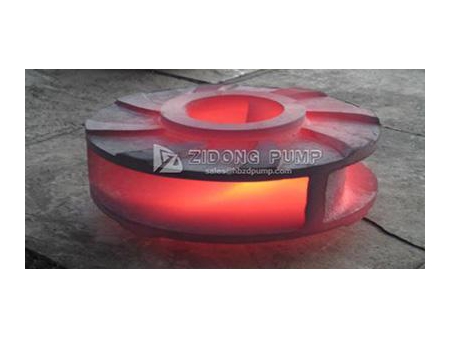

Проточная часть насоса выполнена из высокохромистого сплава чугуна, обладает высокой антиабразивностью, антикоррозийностью и ударопрочностью.
Способ смазки подшипников – жидкая смазка.

Параметры

Таблица выбора моделей (Показатели чистой воды)

1. Горизонтальный центробежный насос серии 300ZJ-I-A100

Показатели чистой воды						Электродвигатель в комплекте
Скорость вращения об/мин	Объемная скорость потока (м3/ч)	Напор (м)	Мощность на валу (кВт)	Макс. эффективность (η%)	NPSH (м)	Серия	Мощность (кВт)	Напряжение (В)
590	913	65.2	243	66.7	4.1	Y450-10	315	6000
	1785	59.7	361	80.4		Y500-10	450
	1826	59.3	365.4	80.7		Y500-10	450
490	758	45	139.3	66.7	3	Y450-12	185
	1482	41.2	206.8	80.4		Y450-12	250
	1517	40.9	209.4	80.7		Y450-12	250

2. Горизонтальный центробежный насос серии 300ZJ-I-A95

Показатели чистой воды						Электродвигатель в комплекте
Скорость вращения об/мин	Объемная скорость потока (м3/ч)	Напор (м)	Мощность на валу (кВт)	Макс. эффективность (η%)	NPSH (м)	Серия	Мощность (кВт)	Напряжение (В)
590	867	58.8	217.9	63.7	4.1	Y450-10	280	6000
	1696	53.9	321.6	77.4		Y500-10	400
	1735	53.5	325.3	77.7		Y500-10	400
490	720	40.6	125	63.7	3	Y450-12	185
	1408	37.2	184.3	77.4		Y500-12	220
	1441	36.9	186.4	77.7		Y500-12	220

3. Горизонтальный центробежный насос серии 300ZJ-I-A90

Показатели чистой воды						Электродвигатель в комплекте
Скорость вращения об/мин	Объемная скорость потока (м3/ч)	Напор (м)	Мощность на валу (кВт)	Макс. эффективность (η%)	NPSH (м)	Серия	Мощность (кВт)		Напряжение (В)
730	922	79.9	290.3	69.1	5.7	Y450-8	355	6000
	1648	73.6	410.3	80.5		Y500-8	500
	1844	70.7	436.2	81.4		Y500-8	560
590	745	52.2	153.3	69.1	3.9	Y450-10	185
	1332	48.1	216.7	80.5		Y450-10	280
	1490	46.2	230.3	81.4		Y450-10	280

4. Горизонтальный центробежный насос серии 300ZJ-1-A85

Показатели чистой воды						Электродвигатель в комплекте
Скорость вращения об/мин	Объемная скорость потока (м3/ч)	Напор (м))	Мощность на валу (кВт)	Макс. эффективность (η%)	NPSH (м)	Серия	Мощность (кВт)	Напряжение (В)
730	871	71.3	255.9	66.1	5.6	Y450-8	315	6000
	1556	65.6	358.7	77.5		Y450-8	450	6000
	1742	63.1	381.8	78.4		Y450-8	450	6000
590	704	46.6	135.2	66.1	3.8	Y355L2-10	160	380
	1258	42.9	189.6	77.5		Y450-10	220	6000
	1408	41.2	201.5	78.4		Y450-10	250	6000

Примечание: выше приведены стандартные параметры, другие модели могут быть изготовлены на заказ.
