MIL-DTL-38999, Серия I

Kaida - передовой поставщик решений круглых соединителей в Китае. Являясь надежным лидером отрасли, мы предлагаем передовые разъемы серии MIL-DTL-38999 I, разработанные в соответствии с самыми высокими отраслевыми стандартами.

MS27467T11F98PHN
MS27466T25B04PN
MS27467T23B53PN
Раскройте весь потенциал круглых разъёмов военного класса с Kaida!

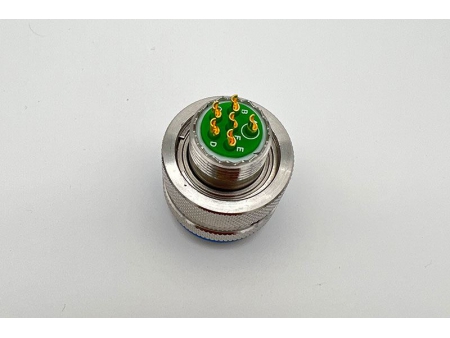

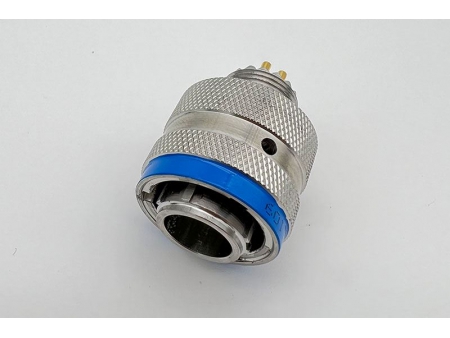

Круглые разъемы MIL-DTL-38999 серии I — разъемы военного класса, специально разработанные для целей связи. Этот военный разъем предлагает расположение контактов высокой плотности, что делает разъем подходящим для военных транспортных средств, систем связи солдат и других приложений, требующих высокой надежности. Разъемы Mil-Spec поставляются с несколькими вариантами монтажа.


Общие сведения
  • Соответствует требованиям серии MIL-DTL-38999 I;
  • Байонетное соединение гарантирует простое и эффективное использование, обладает компактным размером, легкой конструкцией и высокой плотностью контактов;
  • Превосходные возможности экранирования электромагнитных/радиочастотных помех;
  • Поляризация с пятью шпонками, обеспечивающая сопряжение вслепую и безошибочную установку;
  • Разнообразные варианты монтажа, например, в коробку, на стену, с фронтальной загрузкой, после загрузки и с контргайкой;
  • Съемные обжимные контакты и конструкция с защитой от перекоса.
  • Несколько размеров корпуса (9 видов) и вариантов расположения контактов для удовлетворения различных требований;
  • Высокая виброустойчивость для надежной работы;
  • Разнообразные материалы корпуса и варианты покрытия в соответствии с различными экологическими требованиями;
  • Герметичная конструкция на сопрягаемых поверхностях и задней части для превосходной защиты от воздействия окружающей среды;
  • Соответствие стандарту M85049 для хвостовых аксессуаров.
Применение круглых разъемов

Наши круглые разъемы серии MIL-DTL-38999 I находят применение в самых разных отраслях, где решающее значение имеют соединения цепи.

Окружающая среда

Наши круглые соединители серии MIL-DTL-38999 I отлично подходят для условий, характеризующихся сильной вибрацией, песчаными бурями и высокой влажностью, что позволяет их использовать в самых сложных условиях эксплуатации.


Основные технические характеристики
Механические характеристики
  • Различные виды материалов корпуса, включая алюминиевый сплав, нержавеющую сталь и титановый сплав;
  • Компоненты изоляции, изготовленные из высококачественных термореактивных или термопластичных материалов;
  • Уплотнительные прокладки и уплотнительные кольца из силиконовой резины, обеспечивающие надежную защиту;
  • Отделка покрытия с учетом конкретных требований: кадмирование (класс B), пассивация нержавеющей стали (класс E), химическое никелирование (класс F), матовое кадмирование алюминиевого сплава (класс FT) и титановый сплав (класс TA);
  • Позолоченные контакты из медного сплава доступны с обжимом, пайкой и печатной платой;
  • Механический срок службы составляет 500 циклов сопряжения;
  • Устойчивость к вибрациям, включая синусоидальные вибрации (10–2000 Гц) при частоте 294 м/с² и случайные вибрации (100–1000 Гц) со спектральной плотностью мощности 1 г²/Гц;
  • Ударопрочность против полусинусоиды длительностью 3 мс с пиковым ускорением до 300 г.

Характеристики окружающей среды
  • Диапазон температур: класс B (от -65 ˚C до 175 ˚C), класс E и F (от -65 ˚C до 200 ˚C);
  • Результаты испытаний в солевом тумане: класс B (500 часов), класс E и TA (1000 часов), класс F (48/96 часов), класс FT (96 часов);
  • Высокая влагостойкость: до 98 % относительной влажности при 40 ˚C;
  • Рабочая высота: до 30 480 метров.
Электрические характеристики
Сопротивление контактов и номинальный ток
№ контакта Диаметр (мм) Сопротивление (мОм) Ток (А)
22D Ø0.76 ≤12 5
20# Ø1.00 ≤5 7.5
16# Ø1.60 ≤2.5 13
12# Ø2.40 ≤1.5 23
10# Ø3.15 ≤1.0 40

Превосходные возможности экранирования с минимальным затуханием при 85 дБ от 100 МГц до 1 ГГц и при 50 дБ от 1 ГГц до 10 ГГц

Выдерживаемое напряжение (В):
Эксплуатационная мощность M N I II
Уровень моря 1300 1000 1800 2300
21000m 800 600 1000 1000
  • Исключительное сопротивление изоляции, превышающее 5000 МОм в нормальных условиях и 100 МОм во влажных условиях.
  • Минимальное межкорпусное сопротивление для обеспечения эффективной и надежной связи: класс B (≤2,5 мОм), класс F и FT (≤1,0 мОм), класс E и TA (≤50 мОм)

Другие характеристики

Круглые соединители серии MIL-DTL-38999 I демонстрируют превосходную устойчивость к влаге, солевому туману (коррозии), грибкам и пыли.
