MIL-DTL-38999, Серия III

Применение круглых разъемов

Наши круглые разъемы серии MIL-DTL-38999 III идеально подходят для подключения сигналов цепей, применяются в различных отраслях промышленности.

Окружающая среда

Наши круглые разъемы серии MIL-DTL-38999 III предназначены для работы в условиях сильной вибрации, сильного дождя, песчаных бурь и высокой влажности.

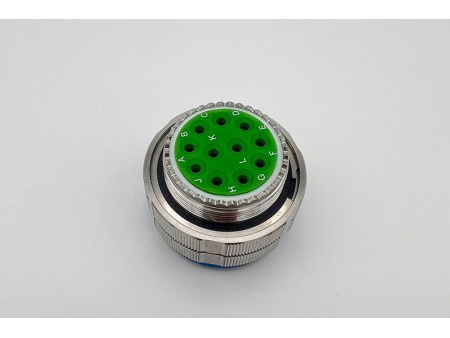

D38999/26KG11SN

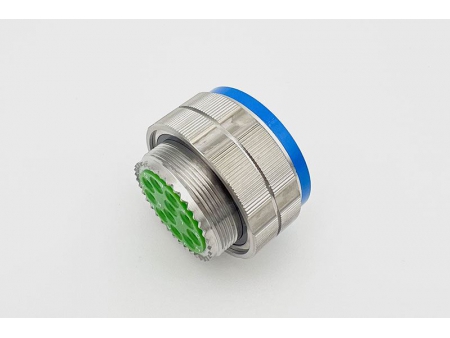

D38999/26WB99SN

Представляем наши усовершенствованные разъемы серии MIL-DTL-38999 III, разработанные в соответствии со спецификациями MIL-DTL-38999.

Общие сведения

Соответствует стандартам серии MIL-DTL-38999 III;

Трехзаходная резьба обеспечивает быстрое и надежное соединение, оснащена механизмом защиты от ослабления соединения;

Компактный размер, легкая конструкция и высокая плотность контактов;

Превосходные возможности экранирования электромагнитных помех;

Съемные контакты для простой установки, функции защиты от неправильной установки, предотвращающие изгиб контактов;

Разъем разработан для использования в условиях сильной вибрации и суровых условий окружающей среды, включая сильный ветер, песок и влажность;

Расположение контактов 12# и 16# поддерживает оптоволоконные контакты;

Расположение контактов 12#, 10# и 8# поддерживает коаксиальные и экранированные контакты.

Основные технические характеристики

Механические характеристики

Материалы корпуса: алюминиевый сплав, нержавеющая сталь, титановый сплав;
Материалы изоляторов: термореактивные или термопластичные;
Материал уплотнения: силиконовый каучук;
Типы покрытия:
- Класс W: Кадмирование
- Класс F: Химическое никелирование
- Класс K: Пассивирование нержавеющей стали
- Класс FT: Алюминиевый сплав с матовым кадмиевым покрытием
- Класс TA: Титановый сплав
Материалы контактов: позолоченный медный сплав, доступный в конфигурациях с обжимом, пайкой и печатной платой;
Механический срок службы: 500 циклов сопряжения;
Ударопрочность: выдерживает полусинусоиду длительностью 3мс с пиковым ускорением до 300г;
Виброустойчивость:
- Синусоидальная вибрация: 60г при циклическом изменении температуры и имитации насадок (36 часов);
- Случайная вибрация при высоких температурах: диапазон частот 100–1000 Гц, спектральная плотность мощностью 1г²/Гц, что соответствует среднеквадратичному значению 41,7 г.;
- Случайная вибрация при температуре окружающей среды: диапазон частот 100–1000Гц, спектральная плотность мощности 5г²/Гц, что соответствует среднеквадратичному значению 49,5г.

Характеристики окружающей среды

Диапазон температур:
- Класс W: от -65°C до 175°C
- Класс F, K, FT, TA: от -65°C до 200°C
Результаты испытаний в солевом тумане:
- Класс W: 500 часов
- Класс К, ТА: 1000 часов
- Класс F: 48 часов/96 часов
- Класс FT: 96 часов
Уплотнение: соответствует требованиям MIL-DTL-38999M к пропитке под низким давлением;
Влагостойкость: согласно MIL-DTL-38999M составляет 24 часа при 10 циклах;
Устойчивость к жидкостям: стойкость к различным видам топлива, охлаждающим жидкостям и растворителям.

Электрические характеристики

Выдерживаемое напряжение (В):

Эксплуатационная мощность	M	N	I	II
Уровень моря	1300	1000	1800	2300
21000м	800	600	1000	1000

Примечание: различные схемы расположения контактов имеют разные рабочие уровни. См. верхний правый угол этикетки с расположением контактов.

Сопротивление контактов и номинальный ток:

№ контакта	Диаметр (мм)	Сопротивление (мОм)	Ток (А)
22D	Ø0.76	≤12	5
20#	Ø1.00	≤5	7.5
16#	Ø1.60	≤2.5	13
12#	Ø2.40	≤1.5	23
10#	Ø3.15	≤1.0	40

Сопротивление изоляции: ≥5000 МОм при нормальных условиях (500 В постоянного тока);
Сопротивление изоляции: ≥5000 МОм при нормальных условиях (500 В постоянного тока);
- Класс W: ≤2,5 мОм
- Класс F, FT: ≤1,0 мОм
- Класс K, ТА: ≤10 мОм
Экранирование электромагнитных помех: минимальное затухание 85 дБ в диапазоне частот от 100 МГц до 1 ГГц (класс F, класс W);
Экранирование электромагнитных помех: минимальное затухание 65 дБ от 1 ГГц до 10 ГГц (класс F), 50 дБ (класс W);
Двойные коаксиальные контакты 8 #: полоса частот 0-20 МГц, максимальное номинальное напряжение 500 В переменного тока, 125 В переменного тока на 21000 метров;
Падение напряжения: внутренние и средние контакты ≤55 мВ при 1 А, внешние контакты ≤ 75 мВ при 12 А.
