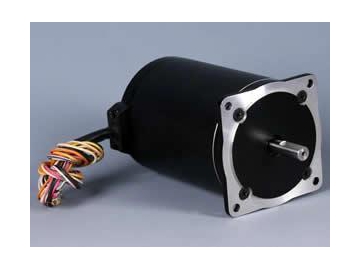

Двухфазные гибридные шаговые двигатели, 0.72°, 1.2°, 1.5°, 1.8°, 110 мм

Запрос цены

О нас: http://motor-fulling.ru/1-18-2-phase-hybrid-stepper-motor.html

Особенности
Высокий вращающий момент, высокая точность и плавность работы

Области применения
Двигатели: электрические автомобили
Бытовая техника: кофе-машины
Текстильная промышленность: машины для ротационной трафаретной печати
Индустрия рекламы: гравировальные станки, лазерные установки
Медицинская промышленность: машины для печати на медицинских ампулах, автоматические машины для обвязки

Пункт	Спецификации
Угол шага	0.72°/1.2°/1.5°/1.8°
Погрешность угла шага	±5% (полный шаг, без нагрузки)
Погрешность сопротивления	±10%
Погрешность индуктивности	±20%
Увеличение температуры	80℃ макс. (номинальный ток, 2 фазы)
Колебание температуры	-20℃ ~ 50℃
Изоляционное сопротивление	100MΩ мин., 500В постоянного тока
Диэлектрическая прочность	1500В переменного тока в течение минуты
Радиальный люфт	0.02 макс. (450 перегрузка)
Осевой люфт	0.08 макс. (450 перегрузка)
Максимальное радиальное усилие	220Н (20 мм от фланца)
Максимальное осевое усилие	60Н
Вращение	По часовой стрелке (вид от переднего фланца)

Модель	Число фаз	Угол шага	Номинальная мощность	Ток на фазу	Рабочая частота без нагрузки	Удержив- ающий момент	Инерция ротора	Длина	Размеры валаΦ D	Размеры фланца n D1	KEY А	Схема электро- проводки
Один вал		градусов	Вт	А	КГц	кг·см	кг·см²	мм	мм	мм
FL110BYG2500	2	1.8	120-310	4.0	≥15	8.0	6.0	86	16 -0.01 -0.022	85 0 -0.017	4×9	1
FL110BYG2501	2	1.8	120-310	4.0	≥15	12.0	11.0	144	16 -0.01 -0.022	85 0 -0.017	4×9	1
FL110BYG2502	2	1.8	120-310	5.0	≥20	20.0	15.0	182	16 -0.01 -0.022	85 0 -0.017	4×9	1
FL110BYG2600	2	1.5	120-310	4.0	≥15	8.0	6.0	86	16 -0.01 -0.022	85 0 -0.017	4×9	1
FL110BYG2601	2	1.5	120-310	4.0	≥20	12.0	11.0	142	16 -0.01 -0.022	85 0 -0.017	4×9	1
FL110BYG2602	2	1.5	120-310	5.0	≥20	20.0	15.0	184	16 -0.01 -0.022	85 0 -0.017	4×9	1
FL110BYG3500	3	1.2	120-310	3.0	≥25	8.0	6.0	100	19 -0.013 -0.028	85 0 -0.017	6×30	2
FL110BYG3501	3	1.2	120-310	3.0	≥30	12.0	11.0	144	19 -0.013 -0.028	85 0 -0.017	6×30	2
FL110BYG3502	3	1.2	120-310	3.0	≥30	16.0	15.0	182	19 -0.013 -0.028	85 0 -0.017	6×30	2
FL110BYG3503	3	1.2	120-310	3.0	≥30	20.0	18.0	261	19 -0.013 -0.028	85 0 -0.017	6×30	2
FL110BYG5501	5	0.72	120-310	3.0	≥20	10.0	11.0	144	16 -0.01 -0.022	56 0 -0.017	5×25	1
FL110BYG5502	5	0.72	120-310	5.0	≥20	16.0	15.0	189	16 -0.01 -0.022	56 0 -0.017	5×25	1
FL110BYG5503	5	0.72	120-310	5.0	≥20	20.0	18.0	231	19 -0.013 -0.028	56 0 -0.017	5×25	1
