Магистральный подводный шланг
Запрос цены

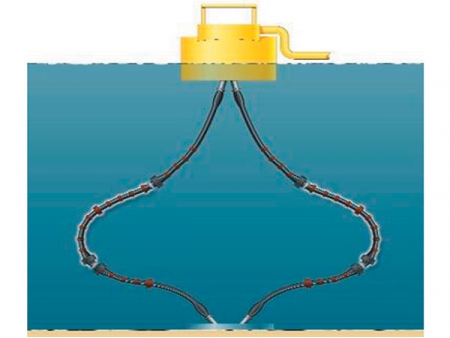

Магистральный подводный шланг предназначен для соединения подводных манифольдов и магистральных подводных трубопроводов в составе шланговых систем одноточечных причальных терминалов (SPM). В зависимости от условий эксплуатации возможно проектирование и изготовление шлангов с одинарным или двойным каркасом.
Особенности
1. Номинальное рабочее давление: 15, 19 или 21 бар.
2. Коэффициент запаса прочности: 5:1.
3. Электрическая непрерывность: непрерывное исполнение (или по спецификации заказчика).
Технические характеристики
(Данные для номинального рабочего давления 15, 19 или 21 бар)
| Внутренний диаметр, мм (дюймы) | Вес на воздухе (пустой), кг | Внешний диаметр, мм | Мин. радиус изгиба, м | |||
| 9,1 м | 10,7 м | 12,2 м | A | B | ||
| 372/144 | 415/161 | 458/178 | 368 | 254 | 0,6(2,0') | |
| 505/217 | 561/242 | 617/267 | 471 | 311 | 0,8(2,8') | |
| 681/282 | 762/311 | 843/340 | 471 | 368 | 1,0(3,3') | |
| 942/346 | 1052/381 | 1162/416 | 581 | 471 | 1,2(4,0') | |
| 1389/592 | 1559/659 | 1729/726 | 697 | 581 | 1,6(5,3') | |
| 1840/837 | 2072/928 | 2304/1019 | 799 | 697 | 2,0(6,6') | |
| 2704/1254 | 3030/1399 | 3356/1544 | 946 | 799 | 2,4(8,0') | |
Примечание: изготовление по индивидуальным спецификациям - по запросу.
