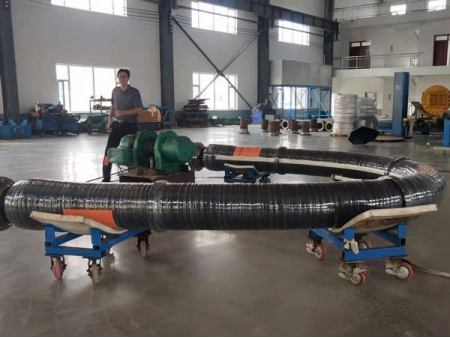

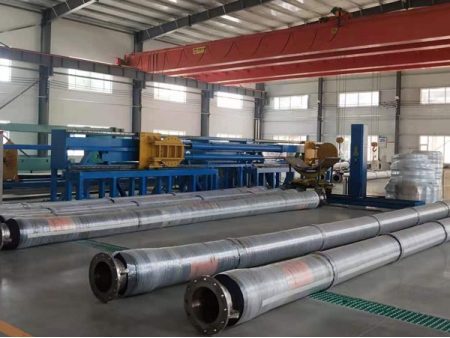

Подводный шланг с односторонним усилением и манжетами
Компания Zebung обладает двадцатилетним опытом проектирования и производства систем для подводной перекачки нефти. При разработке учитываются ключевые факторы: глубина акватории, приливно-отливные явления, перемещения буев и параметры волнения. Доступны варианты исполнения с одинарным или двойным каркасом по спецификации заказчика.
Внутренняя облицовка подводных шлангов выполняется из эластомеров, армированных текстилем, что обеспечивает высокую износостойкость. Шланги с усилением предназначены для систем одноточечного причаливания (SPM) и подводных манифольдов. Изделия рассчитаны на непрерывную перекачку жидкости со скоростью потока до 21 м/с.
Стандарты
Конструкция и производство подводных шлангов соответствуют стандартам OCIMF. Система менеджмента качества сертифицирована согласно требованиям ISO 9001.
Технические характеристики
(Данные для номинального рабочего давления 15, 19 или 21 бар)
| Внутренний диаметр, мм (дюймы) | Вес на воздухе (пустой), кг | Внешний диаметр, мм | Мин. радиус изгиба, м | |||
| 9,1 м | 10,7 м | 12,2 м | A | B | ||
| 382/144 | 419/161 | 456/178 | 368 | 254 | 0,6(2,0') | |
| 485/218 | 541/243 | 596/268 | 471 | 311 | 0,8(2,8') | |
| 575/286 | 756/315 | 837/344 | 471 | 368 | 1,0(3,3') | |
| 893/327 | 1003/372 | 1013/417 | 581 | 471 | 1,2(4,0') | |
| 1808/659 | 2028/726 | 2248/793 | 697 | 581 | 1,6(5,3') | |
| 2412/928 | 2694/1019 | 2976/1110 | 799 | 697 | 2,0(6,6') | |
| 3369/1367 | 3775/1572 | 4181/1659 | 946 | 799 | 2,4(8,0') | |
Примечание: изготовление по индивидуальным спецификациям - по запросу.
