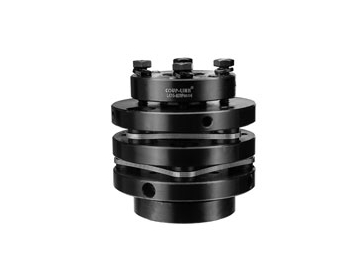

LK15-1 Однодисковая муфта – Блокировочное соединение
Запрос цены
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.

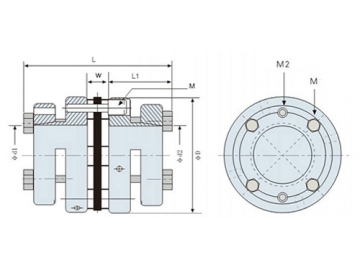

| Модель | φd1φd2 Макс.диаметр отверстия | φD | L | L1 | W | M | M1 | M2 |
| LK15-56 | 24 | 56 | 65 | 29 | 7.0 | M6 | 4-M6 | 2-M6 |
| LK15-70 | 35 | 70 | 65 | 29 | 7.0 | M6 | 4-M6 | 2-M6 |
| LK15-70L | 35 | 70 | 90 | 41.5 | 7.0 | M6 | 4-M6 | 2-M6 |
| LK15-80 | 35 | 80 | 70 | 31 | 8.0 | M8 | 4-M6 | 2-M6 |
| LK15-80L | 35 | 80 | 95 | 43.5 | 8.0 | M8 | 4-M6 | 2-M6 |
| LK15-90 | 48 | 90 | 70 | 31 | 8.0 | M8 | 6-M6 | 3-M6 |
| LK15-90L | 48 | 90 | 110 | 50.5 | 9.0 | M8 | 6-M6 | 3-M6 |
| LK15-100 | 60 | 100 | 70 | 31 | 8.0 | M8 | 6-M6 | 3-M6 |
| LK15-100L | 60 | 100 | 124 | 57.0 | 10.0 | M8 | 6-M6 | 3-M6 |
| LK15-126 | 65 | 126 | 100 | 44.5 | 11 | M10 | 6-M8 | 3-M6 |
| LK15-126L | 65 | 126 | 152 | 70.5 | 11 | M10 | 6-M8 | 3-M6 |
| LK15-144 | 75 | 144 | 118 | 53 | 12 | M12 | 6-M8 | 3-M8 |
| LK15-144L | 75 | 144 | 170 | 79 | 12 | M12 | 6-M8 | 3-M8 |
| Модель | Ном.вращ.момент ( Н.м ) | Макс.вращ.момент ( Н.м ) | Макс.частота вращ. ( об/мин ) | Момент инерции ( кг.м2 ) | Жесткость при кручении ( Н.м/рад) | Эксцентриситет ( мм ) | Макс.угловое смещение ( °) | Макс.осевое смещение ( мм ) | Вес (кг) |
| LK15-56 | 50 | 100 | 18000 | 2.74×10-4 | 41×103 | 0.02 | 0.5 | ±0.5 | 700 |
| LK15-70 | 70 | 140 | 17000 | 5.82×10-4 | 58×103 | 0.02 | 0.5 | ±0.5 | 950 |
| LK15-70L | 70 | 140 | 17000 | 7.53×10-4 | 67×103 | 0.02 | 0.5 | ±0.5 | 1230 |
| LK15-80 | 125 | 250 | 16000 | 9.60×10-4 | 62×103 | 0.02 | 0.5 | ±0.5 | 1200 |
| LK15-80L | 125 | 250 | 16000 | 1.22×10-3 | 71×103 | 0.02 | 0.5 | ±0.5 | 1520 |
| LK15-90 | 180 | 360 | 14000 | 1.57×10-3 | 140×103 | 0.02 | 0.5 | ±0.5 | 1550 |
| LK15-90L | 180 | 360 | 14000 | 2.14×10-3 | 160×103 | 0.02 | 0.5 | ±0.5 | 2110 |
| LK15-100 | 280 | 560 | 12000 | 2.29×10-3 | 160×103 | 0.02 | 0.5 | ±0.5 | 1830 |
| LK15-100L | 280 | 560 | 12000 | 4.24×10-3 | 184×103 | 0.02 | 0.5 | ±0.5 | 3400 |
| LK15-126 | 450 | 900 | 10000 | 8.51×10-3 | 450×103 | 0.02 | 0.5 | ±0.5 | 4290 |
| LK15-126L | 450 | 900 | 10000 | 9.26×10-3 | 517×103 | 0.02 | 0.5 | ±0.5 | 4670 |
| LK15-144 | 760 | 1520 | 8000 | 1.55×10-2 | 785×103 | 0.02 | 0.5 | ±0.5 | 5970 |
| LK15-144L | 760 | 1520 | 8000 | 2.20×10-2 | 902×103 | 0.02 | 0.5 | ±0.5 | 8470 |
Для получения дополнительной информации, .
