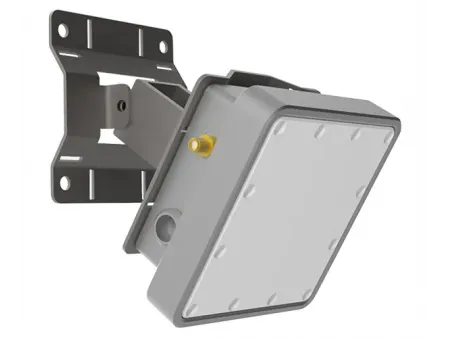

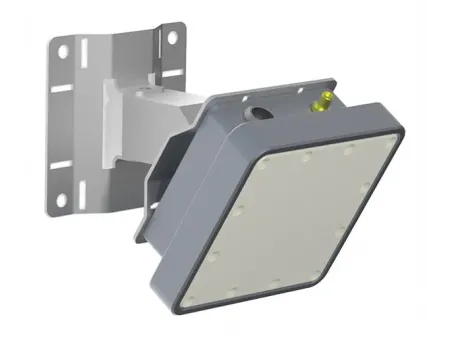

РЛС поверхностной скорости (поверхностный радарный измеритель скорости)
Радарные датчики скорости потока
Устройство для бесконтактного измерения скорости поверхностного потока в открытых каналах и реках
Радарные датчики скорости потока с частотой 24 ГГц предназначены для бесконтактного мониторинга расхода в открытых каналах и естественных водотоках. Используют конструкцию плоскостной микрополосковой радарной антенны вместе со специализированной обработкой сигнала для точного определения скорости поверхностного течения, даже при изменении условий на воде. Компактная конструкция нашего РЛС поверхностной скорости хорошо подходит для долгосрочного мониторинга расхода в гидрологии, ирригационных системах, проектах по контролю водных ресурсов и городской дренажной сети, причем все измерения производятся без погружения оборудования в воду.
- Микроволновая частота 24 ГГц
- Точность ±1%
- Угол луча12° (по азимуту), 25° (по углу места)
- Рабочий ток<25 мА при 24 В или <50 мА при 12 В
- Рабочая температура От −40°C до 80°C
- Диапазон измеряемых скоростейОт 0.1 до 30 м/с
- Расстояние обнаруженияДо 30 м
- Угол наклона для измерения скоростиОт 0° до 80°
- Тип антенныПланарная антенная решетка, 12°×25°
- Питание9-30 В постоянного тока
- Класс пылевлагозащиты IP68
- Материал корпусаАлюминиевый сплав
- Способ монтажаКрепление на кронштейне
- Интерфейс связиRS485 (Modbus), Bluetooth для настройки параметров
- Габариты (Д×Ш×В) 110×110×45 мм
- Масса 919 г
- Использует технологию одноплоскостной РЛС с диапазоном измеряемой скорости 0.1-25 м/с и расстоянием обнаружения до 30 м.
- Имеет несколько вариантов связи, включая Bluetooth, и может быть настроен через мини-программу в WeChat, что упрощает интеграцию с пользовательской системой.
- Радарный датчик скорости потока данной серии быстро и точно считывает все показания, что делает его подходящим устройством для условий с высокоскоростным потоком воды во время паводкового сезона.
- Встроенная функция автоматического учета угла, позволяющая регулировать угол наклона установки от 3° до 60° для точного вывода значения скорости.
- Конструкция РЛС поверхностной скорости соответствует стандарту пылевлагозащиты IP68, а также включает в себя грозозащиту для работы на открытом воздухе.
- Бесконтактный метод измерения исключает влияние погоды, коррозии от сточных вод и наносов, что снижает потребность в обслуживании.
- Режимы измерения и сна работают совместно для снижения общего энергопотребления.
Мониторинг рек и каналов
Измерение скорости потока в реках и открытых каналах.
Мониторинг паводков
Полезен для отслеживания городских подтоплений в сезон дождей и мониторинга внезапных ливневых паводков в горных районах.
Экологические и дренажные системы
Может использоваться для мониторинга точек сброса сточных вод и подземных дренажных сетей.
Прибрежный мониторинг
Подходит для измерения скорости поверхностного течения в прибрежных и морских акваториях.
