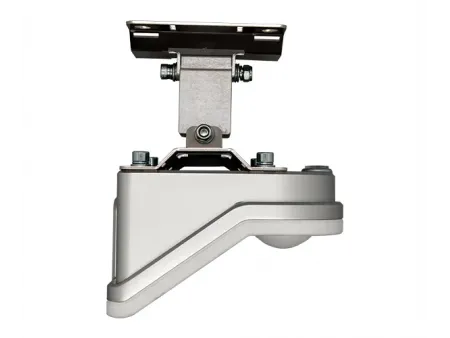

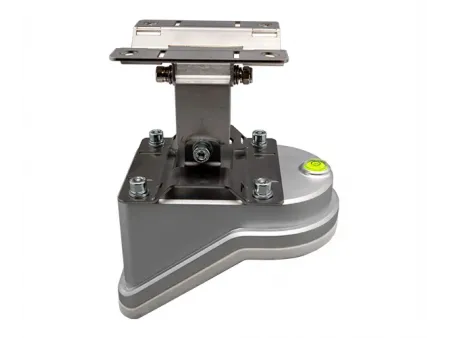

Радарный расходомер
Радарные датчики скорости потока
Радиолокационный расходомер для бесконтактного измерения скорости потока и уровня воды в реках, открытых каналах и дренажных системах
Радарные датчики расхода измеряют скорость поверхностного потока и уровень воды с высоты над каналом, а также рассчитывают расход через интегрированную гидравлическую модель. Обширно используются в речном хозяйстве, городских сетях ливневой и сточной канализации, шлюзах водохранилищ и ирригационных каналах, для отслеживания изменений скорости, уровня воды и общего расхода в течение суток. Бесконтактная конструкция позволяет радарным расходомерам Microcreative работать непрерывно в любых погодных условиях, предоставляя четкие и надежные данные.
- Диапазон измеряемых скоростей От 0.1 до 25 м/с
- Точность ±1%
- Мертвая зона8 см
- Угол наклона для измерения скорости От 0° до 80°
- Расстояние обнаружения 30 м
- Точность обнаружения ±1 мм
- ПитаниеОт 9 до 30 В постоянного тока
- Угловая ширина луча скоростной антенны12°×25°
- Рабочая температураОт –20 до 70 °C
- Угловая ширина луча дальномерной антенны6°
- Класс пылевлагозащиты IP68
- Макс. расстояние от радара до водной поверхности До 30 м
- Интерфейс связиRS485 (настраиваемая скорость), Bluetooth
- Габариты (Д×Ш×В)165×79×94 мм
- Масса1214 г
- Материал корпусаАлюминиевый сплав, PBT (полибутилентерефталат)
- Способ монтажаКрепление на кронштейне
- Протокол связиModbus
- Рабочий ток≤25 мА при 24 В (рабочий режим);
≤1 мА при 12 В (спящий режим)
- Радарные датчики расхода используют бесконтактную двухрадарную схему с FMCW-измерением (непрерывно нарастающей волны) дальности, а также алгоритмы подавления помех для стабильности данных.
- Интегрированная гидравлическая модель, разработанная Microcreative совместно с профильными специалистами, одновременно проводит все расчеты по уровню, скорости и расходу воды.
- Имеет пылевлагозащиту IP68, что позволяет расходомеру эффективно работать в сложных полевых условиях, таких как городские сети ливневой и сточной канализации, шлюзы водохранилищ и ирригационные каналы.
- Компактная конструкция упрощает монтаж и сокращает объем работ по техническому обслуживанию.
- Измерительный модуль Microcreative дает пользователям полный контроль над технологией и позволяет при необходимости выполнять гибкую адаптацию к меняющимся условиям.
- Поддерживает настройку через Bluetooth, облегчая обслуживание на месте.
Мониторинг рек и каналов
Радарные расходомеры помогают напрямую измерять расход в реках, предоставляя полезные данные для повседневной гидрологической работы.
Мониторинг паводков
Датчики расхода широко используются в сезон дождей, отслеживая городские подтопления и внезапные подъемы воды в горных районах.
Экологические и дренажные системы
Могут использоваться для контроля условий потока сточных вод и подземных дренажных трубопроводах.
Прибрежный мониторинг
Радарные датчики расхода подходят для прибрежных измерений, требующих регулярного наблюдения за условиями поверхностного течения.
Мониторинг мостов
Расходомеры помогают при исследованиях, связанных с мостами, измеряя речной поток под конструкцией для более безопасного монтажа и обслуживания различных мостовых систем.
