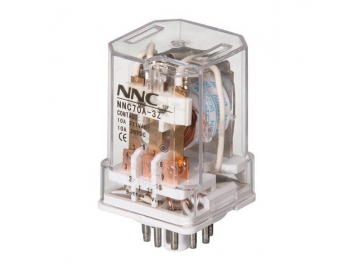

Мощное электромагнитное реле NNC70A-2Z (JQX-10F-2Z)
Запрос цены
Мощное электромагнитное реле NNC70A-2Z (JQX-10F-2Z) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.
Особенности
- Мощное электромагнитное реле NNC70A-2Z (JQX-10F-2Z) имеет перекидной контакт, который включает две группы 10A и три группы 10A.
- Данное устройство имеет розеточный тип установки
- Устройство оснащается световыми индикаторами и диодами по требованию.
Маркировка
CCC:2011010303471252
Модель и описание
Contact form specification
Наименование | Местный код | Международный код |
Переключающий контакт | Z | C |
Нормально разомкнутый контакт | H | A |
Нормально замкнутый контакт | D | B |
Параметры контакта реле
Конфигурации контактов | 2Z,2H,2D |
Контактная нагрузка | 10A |
Макс.напряжение переключения | 240VAC 10A 28VDC 10A |
Материал контактов реле | Сплав серебра |
Электромагнитная катушка реле
Номинальное напряжение в | DC12V | DC24V | DC110V | DC220V |
Номинальный ток (±10%) мA | 150 | 75 | 16.3 | 8.1 |
Сопротивление обмотки(±10%) Ом | 80 | 320 | 6748 | 27160 |
Номинальная мощность Вт | 1.8W | |||
Напряжение втягивания(Макс.)в | Ниже 75% | |||
Напряжение отпадания(Мин.)в | Выше 10% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
Номинальное напряжение в | AC12V | AC24V | AC110V | AC220V |
Номинальный ток (±10%) мA | 225 | 112.5 | 24.5 | 12.3 |
Сопротивление обмотки(±10%) Ом | 18.7 | 74.7 | 1571 | 6260 |
Номинальная мощность Вт | 2.7VA | |||
Напряжение втягивания(Макс.)в | Ниже 80% | |||
Напряжение отпадания(Мин.)в | Выше 30% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% |
Характеристики мощного электромагнитного реле NNC70A-2Z (JQX-10F-2Z)
Изоляционное сопротивление | ≥100MΩ(500VDC) | |
Напряжение обмотки | DC:6 - 220V AC:6-380V | |
Время срабатывания | ≤20ms | |
Время отпускания | ≤15ms | |
Выдерживаемое напряжение | Между контактами одной полярности | 1000В AC/мин(ток утечки 1мA) |
между контактами разной полярности | 1500В AC/мин(ток утечки 1мA) | |
между контактом и катушкой | 2000В AC/мин(ток утечки 1мA) | |
Размер | 35× 35 ×55мм | |
Вес | около 75г |
Размер и установка
Розеточный типA Вид спереди; B Вид сбоку; C Установочный размер ; D Схема соединения
