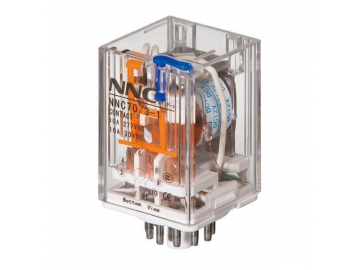

Мощное электромагнитное реле NNC70-2Z (MK2P)

Мощное электромагнитное реле NNC70-2Z (MK2P)
Мощное электромагнитное реле NNC70-2Z (MK2P)
Мощное электромагнитное реле NNC70-2Z (MK2P)
Запрос цены

Мощное электромагнитное реле NNC70-2Z (MK2P) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.

Особенности
  • Мощное электромагнитное реле NNC70-2Z (MK2P) имеет перекидной контакт, который включает две группы 10A и три группы 10A.
  • Устройство имеет розеточный тип установки.
  • Устройство оснащается световыми индикаторами и диодами по требованию
Маркировка

CCC:2011010303471252

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов 2Z,2H,2D
Контактная нагрузка 10A
Макс.напряжение переключения 240VAC 10A
28VDC 10A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Изоляционное сопротивление ≥100MΩ(500VDC)
Напряжение обмотки DC:6 - 220V AC:6-380V
Время срабатывания ≤20ms
Время отпускания ≤15ms
Выдерживаемое напряжение Между контактами одной полярности 1000В AC/мин(ток утечки 1мA)
между контактами разной полярности 1500В AC/мин(ток утечки 1мA)
между контактом и катушкой 1500В AC/мин(ток утечки 1мA)
Размер 35.5 × 35.5 ×55.5 мм
Вес около 75г
Размер и установка

① Вид спереди; ② Вид сбоку; ③ Схема соединения 2Z-1; ④ Схема соединения 2Z-2
