Мощное электромагнитное реле NNC70-3Z (MK3P)

Мощное электромагнитное реле NNC70-3Z (MK3P)
Мощное электромагнитное реле NNC70-3Z (MK3P)
Мощное электромагнитное реле NNC70-3Z (MK3P)
Запрос цены

Мощное электромагнитное реле NNC70-3Z (MK3P) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.

Особенности
  • Мощное электромагнитное реле NNC70-3Z (MK3P) имеет перекидной контакт, который включает две группы 10A и три группы 10A.
  • Устройство имеет розеточный тип установки.
  • Устройство оснащается световыми индикаторами и диодами по требованию
Маркировка

CCC:2011010303471252

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов 3Z,3H,3D
Контактная нагрузка 10A
Макс.напряжение переключения 240VAC 10A
28VDC 10A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC12V DC24V DC110V DC220V
Номинальный ток (±10%) мA 150 75 16.3 8.1
Сопротивление обмотки(±10%) Ом 80 320 6748 27160
Номинальная мощность Вт 1.8W
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 225 112.5 24.5 12.3
Сопротивление обмотки(±10%) Ом 18.7 74.7 1571 6260
Номинальная мощность Вт 2.7VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Характеристики мощного электромагнитного реле NNC70-2Z (MK2P)
Изоляционное сопротивление ≥100MΩ(500VDC)
Напряжение обмотки DC:6-220V AC:6-380V
Время срабатывания ≤20ms
Время отпускания ≤15ms
Выдерживаемое напряжение Между контактами одной полярности 1000В AC/мин(ток утечки 1мA)
между контактами разной полярности 1500В AC/мин(ток утечки 1мA)
между контактом и катушкой 1500В AC/мин(ток утечки 1мA)
Размер 35.5 × 35.5 ×55.5мм
Вес около 75г
Размер и установка

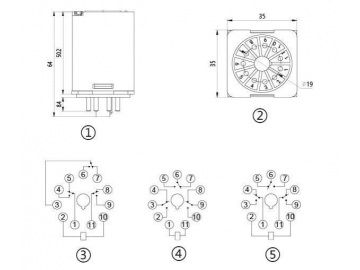

① Вид спереди; ② Вид сбоку; ③ Схема соединения 3Z-1; ④ Схема соединения 3Z-2; ⑤ Схема соединения 3Z-3
