Мощное электромагнитное реле NNC68C
Запрос цены
Мощное электромагнитное реле NNC68C используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.
Особенности
- Большая мощность: 20A
- Мощное электромагнитное реле NNC68D имеет установочный тип присоединения к печатной схеме, розеточный тип и фланцевый адаптер.
- Устройство оснащается световыми индикаторами и диодами по требованию
Маркировка
CE:5399090516

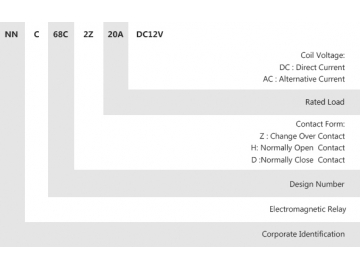

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов | 2Z,2H,2D |
Контактная нагрузка | 20A |
Макс.напряжение переключения | 240VAC 20A 28VDC 20A |
Материал контактов реле | Сплав серебра |
Электромагнитная катушка реле
Номинальное напряжение в | DC12V | DC24V | DC110V | DC220V |
Номинальный ток (±10%) мA | 150 | 75 | 16.3 | 8.1 |
Сопротивление обмотки(±10%) Ом | 80 | 320 | 6748 | 27160 |
Номинальная мощность Вт | 1.8 | |||
Напряжение втягивания(Макс.)в | Ниже 75% | |||
Напряжение отпадания(Мин.)в | Выше 10% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
Номинальное напряжение в | AC12V | AC24V | AC110V | AC220V |
Номинальный ток (±10%) мA | 225 | 112.5 | 24.5 | 12.3 |
Сопротивление обмотки(±10%) Ом | 18.7 | 74.7 | 1571 | 6260 |
Номинальная мощность Вт | 2.7VA | |||
Напряжение втягивания(Макс.)в | Ниже 80% | |||
Напряжение отпадания(Мин.)в | Выше 30% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% |
Характеристики электромагнитного реле NNC68C
сопротивление изоляции | 100Ом(500VDC) | |
Напряжение обмотки | DC:6 - 220V AC:6-380V | |
Время срабатывания | 25мс | |
Время отпускания | 25мс | |
Выдерживаемое напряжение | Между контактами одной полярности | 1000V AC/мин(ток утечки 1мA) |
между контактами разной полярности | 1000V AC/мин(ток утечки 1мA) | |
между контактом и катушкой | 1500V AC/мин(ток утечки 1мA) | |
Размер | 46×35.5×52.2мм | |
Вес | около 75г |
Размер и установка

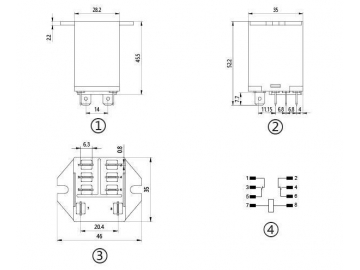

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
