Мощное электромагнитное реле NNC68D
Запрос цены
Мощное электромагнитное реле NNC68D используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.
Особенности
- Большая мощность: 15A
- Мощное электромагнитное реле NNC68D имеет установочный тип присоединения к печатной схеме, розеточный тип и фланцевый адаптер.
- Устройство оснащается световыми индикаторами и диодами по требованию
Маркировка
CE:5399090516

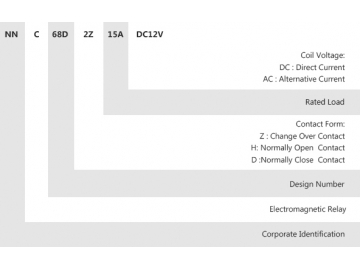

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов | 2Z,2H,2D |
Контактная нагрузка | 15A |
Макс.напряжение переключения | 240VAC 15A 28VDC 15A |
Материал контактов реле | Сплав серебра |
Электромагнитная катушка реле
Номинальное напряжение в | DC12V | DC24V | DC110V | DC220V |
Номинальный ток (±10%) мA | 75 | 37.5 | 8 | 4 |
Сопротивление обмотки(±10%) Ом | 160 | 640 | 13750 | 55000 |
Номинальная мощность Вт | 0.9W | |||
Напряжение втягивания(Макс.)в | Ниже 75% | |||
Напряжение отпадания(Мин.)в | Выше 10% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
Номинальное напряжение в | AC12V | AC24V | AC110V | AC220v |
Номинальный ток (±10%) мA | 100 | 50 | 10.9 | 5.4 |
Сопротивление обмотки(±10%) Ом | 42 | 168 | 3532 | 14259 |
Номинальная мощность Вт | 1.2VA | |||
Напряжение втягивания(Макс.)в | Ниже 80% | |||
Напряжение отпадания(Мин.)в | Выше 30% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% |
Характеристика мощного электромагнитного реле NNC68D
Изоляционное сопротивление | ≥100MΩ(500VDC) | |
Напряжение обмотки | DC:6-220V AC:6-380V | |
Время срабатывания | ≤25ms | |
Время отпускания | ≤25ms | |
Выдерживаемое напряжение | Между контактами одной полярности | 1500В AC/мин(ток утечки 1мA) |
между контактами разной полярности | 2500В AC/мин(ток утечки 1мA) | |
между контактом и катушкой | 2500В AC/мин(ток утечки 1мA) | |
Размер | 27.8 × 21.7 ×37.5 мм | |
Вес | около 35г |

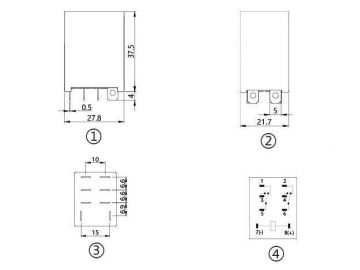

Размер и установка
① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
